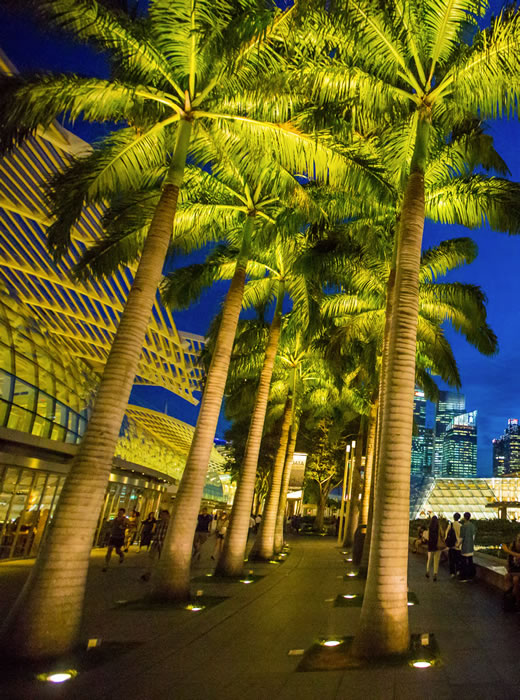

導入事例写真

lm(ルーメン)

ルーメン（lumen、記号 lm）は、光束の単位である。国際単位系 (SI) の単位の一つであるが、これとは別の定義によるANSIルーメン（アンシルーメン）もある。

Lux(ルクス）=照度

ルーメン毎平方メートル

平面状の物体に照射された光の明るさを表す心理的な物理量である。単位面積あたりに照射された光束と等しい。単位は、国際単位系ではルクス (lx) またはルーメン毎平方メートル (lm/m2) である。

光束（こうそく）

光源からある方向に放射されたすべての光の明るさを表す心理的な物理量である。単位は、国際単位系ではルーメン (lm) またはカンデラステラジアン (cd・sr)である。ランプの仕様は光源から放射される全ての方向の明るさを全光束として表すことが多い。

　LED電球を使うと、暖かい色の
　ダウンライトも、省エネで熱く
　なりません。

カメラ監視導入を支援

LED照明ご利用のヒント

会員登録

会員登録（無料）された方は、お買い上げ商品の決済時に最大5％の割引が適用されます。

　■　会員規約

販売店登録フォーム

19INCHJPで紹介する商品やサービスを貴社の販売チャネルに載せたい、再販をご希望の方のご案内はこちらでご覧いただけます。

掲載希望商品申請

貴社の商品を19INCHJPで紹介しませんか。掲載や販売に関するご案内はこちらでご覧いただけます。

企業向けソリューション

当サイトの商品を企業様でご購入検討されいる方。見積・請求・支払い条件等でご相談希望の方は、こちらから問い合わせください。

アカデミック・プログラム

当サイトの商品を学校・教育関係機関にてご購入検討されいる方。アカデミックプログラム適用の商品確認、ご相談希望の方は、こちらから問い合わせください。

販売店専用ページ

登録販売店様専用のページです。アクセスするには、IDとパスワードが必要です。

電話：0280-23-3501

　屋外用　デッキ設置用　バネ付直付け型
　地面・壁面・天井・レール・フェンス埋設型LED照明機器

　ウッドデッキ用　埋設型LED照明周辺環境に強い前面SUSカバー本体にストッパー用バネが付いて
　いるので、壁や床・天井などへの設置が簡単。
　強化ガラスと高い防水性能で、屋外の広場や店舗、テラスやプールサイドのウッドデッキにもってこい
　のLEDデザイン照明

　ウッドデッキの埋め込みに照明に最適なLED　

IP67　mini 埋設型ライト　デッキ・キャビネット・フェンス・ガードレール・舗道・公園・庭園・路側帯　　　　用照明などに　　　　　　　VTOP
3W COB	1W/3W	1W　階段用	3W　側面照射	1W SMD ｿﾌﾄｶﾊﾞｰ
Φ48 地面	Φ35　地面	Φ35	Φ50x38	Φ36xH39 月明り
穴径Φ40mm	穴径Φ30mm	穴径Φ30mm	穴径Φ40mm	穴径Φ30mm
1W レール･手すり	1W 足元･舗道	3W COB
20-30m延長 Φ40	20-30m延長 Φ40	IP65 Φ58xH14mm
穴径Φ30mm	穴径Φ30mm	面型直付け

IP68 水中・陸上　淡水・屋外・地中水盤・池・河川・プール・水中スポットライト（単色)　VTOP 　　　　浴室の洗い場、水流のある地面・板面など　DC12V/24V
3W +45℃ 水深最大10m

浴室床・水中
IP67　木製デッキ内埋設用照明　プールサイド・通路・テラス・壁・天井等　KAPEGO 　　　　単色・RGB3in1（V+/R/G/B）
1x2W	1x2W	1x2W(Asy)

3x2W	3x2W	3x2W(Asy)	3x2W(Asy)

6x2W	6x2W	6x2W(Asy)	6x2W(Asy)


IP66　木製デッキ内埋設用照明　プールサイド・通路・テラス・壁・天井等　VTOP 　　　　単色・R+G+B・RGB3in1 DMXデコーダー内蔵
3x2W/3x3W	SMDx12/6	6x2W/6x3W	SMDx36/18	12x2W/12x3W

※）事前評価、現地調査・施工のご依頼は、こちらからご連絡ください。>>

　IP67　3W　Φ48mm 小型埋設型LED照明
　デッキ・地面・壁面・埋設型スポットライト　埋め込み穴径：Φ40

製品名：TMDM-3W-B
消費電力：3W
全光束：280lm
演色性：＞80Ra
照射角度：90°
LED：Wafer COB LED
入力電圧：DC12-24V
色温度：3000K、4000K、6000K
本体材料：アルミニウム
前面カバー：ステンレス
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：30000h

付属品：防水ケーブルL=360mm
　　　　　防水コネクター

　Φ40mm

品名･型番	仕様	サイズ	価格
TMDM-3W-B	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：280 lm(6000K)	本体：Φ48x46mm 照射角度 90度埋設穴径：Φ40mm	10692円

TMDM-3W-B 10個入り	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：280 lm(6000K)	本体：Φ48x46mm 照射角度 90度埋設穴径：Φ40mm	88560円

　IP67　3W/1W　Φ35mm 小型埋設型LED照明
　デッキ・地面・壁面・埋設型スポットライト　埋め込み穴径：Φ30

製品名：TMDM-Y1W-A
消費電力：1W-3W
全光束：95 lm - 220 lm
演色性：＞80Ra
照射角度：45°
LED：CREE XBD LED
入力電圧：DC12-24V
色温度：3000K、4000K、6000K
本体材料：アルミニウム
前面カバー：ステンレス
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：30000h

　Φ30mm

品名･型番	仕様	サイズ	価格
TMDM-Y3W-A	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：220 lm(6000K)	本体：Φ35x48mm 照射角度 45度埋設穴径：Φ30mm	7452円

TMDM-Y1W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm(6000K)	本体：Φ35x48mm 照射角度 45度埋設穴径：Φ30mm	6804円

品名･型番	仕様	サイズ	価格
TMDM-Y3W-A 12個入り	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：220 lm(6000K)	本体：Φ35x48mm 照射角度 45度埋設穴径：Φ30mm	71280円

TMDM-Y1W-A 12個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm(6000K)	本体：Φ35x48mm 照射角度 45度埋設穴径：Φ30mm	64800円

　IP67　1W　Φ35mm 小型埋設型LED照明
　デッキ・地面・壁面・埋設型スポットライト　埋め込み穴径：Φ30

製品名：TMJT-Y1W-A
消費電力：1W
全光束：95 lm
演色性：＞80Ra
照射角度：A1、A2、A3
LED：CREE XBD LED
入力電圧：DC12-24V
色温度：3000K、4000K、6000K
本体材料：アルミニウム
前面カバー：ステンレス
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：35000h

　Φ30mm

品名･型番	仕様	サイズ	価格
TMJT-Y1W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm(6000K)	本体：Φ35x34mm 照射角度 A1A2A3 埋設穴径：Φ30mm	6804円

品名･型番	仕様	サイズ	価格
TMJT-Y1W-A 12個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm(6000K)	本体：Φ35x34mm 照射角度 A1A2A3 埋設穴径：Φ30mm	63504円

　IP67　3W　Φ50mm 側面照射　小型埋設型LED照明
　地面埋設型ライト　埋め込み穴径：Φ40

製品名：TMDM-Y3W-A
消費電力：3W
全光束：220 lm
演色性：＞80Ra

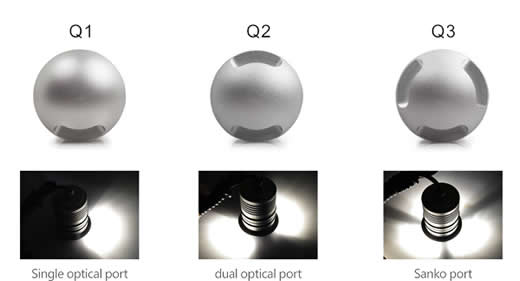

照射角度：3種類オプション（Q1、Q2、Q3）
LED：CREE-XTE LED
入力電圧：DC12-24V
色温度：3000K、4000K、6000K
本体材料：アルミニウム
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：35000h

公園の舗道、別荘の舗道、庭園、階段、その他

　Φ40mm

品名･型番	仕様	サイズ	価格
TMDM-Y3W-A	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：220 lm(6000K)	本体：Φ50x38mm 照射角度 Q1、Q2、Q3 埋設穴径：Φ40mm	9720円

品名･型番	仕様	サイズ	価格
TMDM-Y3W-A 10個入り	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：220 lm(6000K)	本体：Φ50x38mm 照射角度 Q1、Q2、Q3 埋設穴径：Φ40mm	78840円

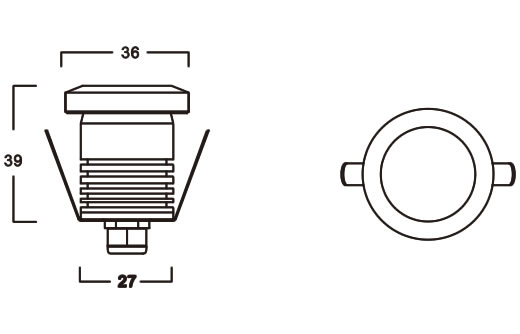

　IP67　1W　Φ36mm LED 月光コーナーライト小型埋設型LED照明
　壁面・地面・コーナー埋設型ライト　埋め込み穴径：Φ30

製品名：DGY-1W-A
消費電力：1W
演色性：＞80Ra
照射角度：180°
LED：Wafer 5054 LED
入力電圧：DC12-24V
色温度：3000K、4000K、6000K、赤、緑、青
本体材料：6063アルミニウム
前面カバー：アクリル
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：35000h

広場、舗道、庭園、廊下、公園、その他屋外コーナースペースなど

　Φ30mm

品名･型番	仕様	サイズ	価格
DGY-1W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 　　　　　、赤、緑、青	本体：Φ36x39mm 照射角度180度埋設穴径：Φ30mm	7992円

品名･型番	仕様	サイズ	価格
DGY-1W-A 10個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 、赤、緑、青	本体：Φ36x39mm 照射角度180度埋設穴径：Φ30mm	64800円

　IP67　1W　Φ40mm LED足元　連続設置小型埋設型LED照明
　壁面・側面・レール・フェンス埋設型ライト　埋め込み穴径：Φ30

製品名：DEDB-Y1W-A
消費電力：1W
全光束：95 lm
演色性：＞80Ra
照射角度：70度
LED：Wafer Chip LED
入力電圧：DC12
色温度：3000K、4000K、6000K
本体材料：アルミニウム
前面カバー：ステンレス
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：35000h

スタジアムの仕切りレール、側道の仕切り、階段仕切り、フェンス、橋梁のガードレール
デザイナー施設DIY

　Φ30mm

品名･型番	仕様	サイズ	価格
DEDB-Y1W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x20mm 照射角度70度埋設穴径：Φ30mm	8640円

品名･型番	仕様	サイズ	価格
DEDB-Y1W-A 12個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x20mm 照射角度70度埋設穴径：Φ30mm	85536円

　最大30m延長（　40W　DC24V以上の電源　/　LPF-40-24相当　）

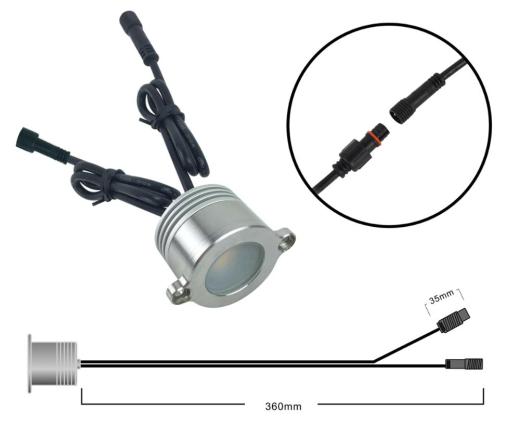

　IP67　1W　Φ40mmLEDレール・手すり連続設置小型埋設型LED照明
　壁面・側面・レール・フェンス埋設型ライト　埋め込み穴径：Φ30

製品名：DEFS-1W-A
消費電力：1W
全光束：95 lm
演色性：＞80Ra
照射角度：70°
LED：Wafer Chip LED
入力電圧：DC12
色温度：3000K、4000K、6000K
本体材料：アルミニウム
動作周囲温度：-25℃～45℃
保護等級：IP67
定格寿命：35000h

スタジアムの仕切りレール、側道の仕切り、階段仕切り、フェンス、橋梁のガードレール
デザイナー施設DIY

　Φ30mm

品名･型番	仕様	サイズ	価格
DEFS-1W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x27x20mm 照射角度70度埋設穴径：Φ30mm	9504円

品名･型番	仕様	サイズ	価格
DEFS-1W-A 12個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x27x20mm 照射角度70度埋設穴径：Φ30mm	93312円

　最大30m延長（　40W　DC24V以上の電源　/　LPF-40-24相当　）

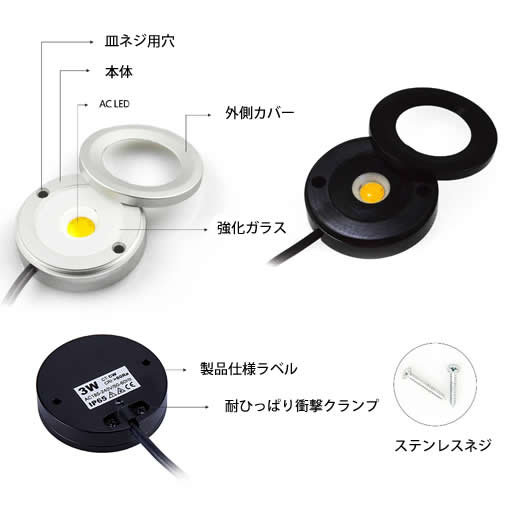

　IP65　3W　Φ58mm　LEDキャビネットライト　面実装型LED照明
　ショウケース、キャビネット、キッチン、バルコニーや公園、パビリオン

製品名：MZCG-3W-A
消費電力：3W
全光束：295 lm
演色性：＞85Ra
照射角度：90°
LED：Wafer Chip COB LED
入力電圧：AC90-120V
色温度：3000K、4000K、6000K
本体材料：アルミニウム
動作周囲温度：-25℃～45℃
保護等級：IP65
定格寿命：35000h

外付けドライバー不要、設置が非常に簡単

様々な商業施設のショウケース、キャビネット、キッチン、ワードローブ、TV キャビネット背面壁
廊下、IP65 防塵・防水構造で、バルコニーや公園、パビリオンなどに使用可能

品名･型番	仕様	サイズ	価格
MZCG-3W-A	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x27x20mm 照射角度70度埋設穴径：Φ30mm	7344円

品名･型番	仕様	サイズ	価格
MZCG-3W-A 20個入り	消費電力：1W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：95 lm/6000K	本体：Φ40x27x20mm 照射角度70度埋設穴径：Φ30mm	116640円

　3W　デッキ・地面・壁面・水中　埋設型スポットライト -25℃～+45℃
埋め込み穴径：Φ40(35-45mm)

独自の製品設計構造により、水温が最大+45℃まで連続使用可能な、水中/屋外両用照明LEDです。
一般のプールや水盤だけでなく、浴槽などの温水中への設置が可能、また屋外の通路や広場などのへの埋め込み設置も可能なマルチユースLEDランプです。

製品名:TMXD-3W-A
出　力: 3W
全光束: 280Lm
演色性:>80Ra
LED　 :CREE-XBD LED
入力電圧:DC12V-24V
照射角度: 30°
色温度: WW(2700-3000K)、NW(4000-4500K),
　　　　　CW(6000-6500K)
他の色: 赤　緑　青
保護等級: IP68
材　料　: 前面カバー (SUS304)
　　　　　　本体 (6063 aluminum)
定格寿命: 35000 h
動作温度: －25℃～45℃
最大水深: 10m
電源ケーブルL= 2M付

製品名:TMXD-3W-RGB
出　力: 3W
全光束: 280Lm
演色性:>80Ra
LED　 :CREE-XBD LED
入力電圧:DC5V
照射角度: 30°
色温度:RGB
保護等級: IP68
材　料　: 前面カバー (SUS304)
　　　　　　本体 (6063 aluminum)
定格寿命: 35000 h
動作温度: －25℃～45℃
最大水深: 10m
電源ケーブルL= 2M付

品名･型番	仕様	サイズ	価格
TMXD-3W-A	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：280 lm(6000K) その他単色：青・緑・赤	本体：Φ48x44mm 照射角度 30度	17,280円

TMXD-3W-A 5個入りセット	消費電力：3W 入力電圧：DC12V/24V 色温度：3000K/4000K/6000K 全光束：280 lm(6000K) その他単色：青・緑・赤	本体：Φ48x44mm 照射角度 30度	45,360円

延長ケーブル	単色用オスメスコネクター付	Φ4mm x L=1m	1,620円

分岐ケーブル	単色用オスメスコネクター付	Φ4mm x L=0.3	2,052円

品名･型番	仕様	サイズ	価格
TMXD-3W-RGB	消費電力：3W 入力電圧：DC5V 全光束：280 lm	本体：Φ48x44mm 照射角度 30度	20,952円

TMXD-3W-RGB 5個入りセット	消費電力：3W 入力電圧：DC5V 全光束：280 lm	本体：Φ48x44mm 照射角度 30度	52,380円

延長ケーブル	RGB 用オスメスコネクター付	Φ4mm x L=1m	2,268円

分岐ケーブル	RGB 用オスメスコネクター付	Φ4mm x L=0.3	3,024円

YM01 マウントスリーブ		Φ41/78xH86mm	2,052円

　KAPEGO製　デッキ用LED照明　バネ付直付け用　
　単色・RGB 3in1(V+/RGB)　前面カバーSUS316

　IP67　小型58Φ　埋設ライト　2W 　DC24/AC100
　埋め込み穴径：Φ42

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=7mm
LED	OSRAM 又は　日亜
耐荷重	1106kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

マウントスリーブを使用せず、直接設置が可能。
床面だけでなく、天井や壁面への埋め込み設置が可能。

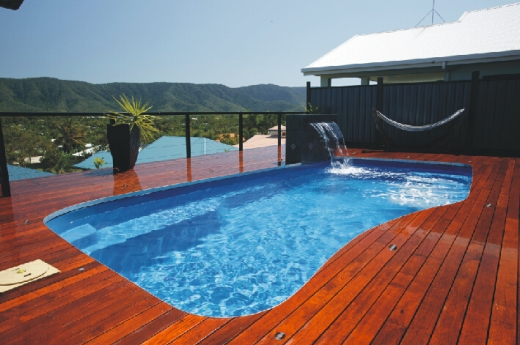

眩しくないソフトライトだから、プールデッキや通路、階段や様々ば場所への設置が可能。

品名

仕様

サイズ

価格・注文

　丸型

B2XAR0157

入力電圧：DC24V
消費電力：1x2(2.1)W
定格電流：88mA
全光束：CW 83lm WW 68lm
照射角度：20度 B33D

本体：58Φx43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

20736

B2XAR0157

入力電圧：AC100-120V
消費電力：1x2(3.1)W
定格電流：29mA
全光束：CW 83lm WW 68lm
照射角度：20度 B33D

本体：58Φx43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

22356

　角型

B2XAS0157

入力電圧：DC24V
消費電力：1x2(2.1)W
定格電流：88mA
全光束：CW 83lm WW 68lm
照射角度：20度 B33D

本体：58□x43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

21600

B2XAS0157

入力電圧：AC100-120V
消費電力：1x2(3.1)W
定格電流：29mA
全光束：CW 83lm WW 68lm
照射角度：20度 B33D

本体：58□x43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

23220

　IP67　小型58Φ　非対称レンズ　埋設ライト　2W 　DC24/AC100
　埋め込み穴径：Φ42

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=7mm
LED	OSRAM 又は　日亜
耐荷重	1106kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型/角型　非対称レンズ

C2XAR0157

入力電圧：DC24V
消費電力：1x2(2.1)W
定格電流：88mA
全光束：CW 80lm WW 68lm
照射角度：45|35度 C9

本体：58Φx43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

20736

C2XAR0157

入力電圧：AC100-120V
消費電力：1x2(3.1)W
定格電流：29mA
全光束：CW 80lm WW 68lm
照射角度：45|35度 C9

本体：58□x43mm
ケーブル：0.5m
付属ドライバー
：40Φx48mm

22356

　IP67　小型116mm　埋設ハードライト　DC24/AC100/AC200　
　埋め込み穴径：Φ103

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	3370kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FB2XBR0357

入力電圧：DC24V
消費電力：3x2(5.3W)
定格電流：220mA
全光束：CW 452 lm WW 388 lm

本体：116Φx38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：20度

23544

FB2XBR0357

入力電圧：AC100-120V
消費電力：3x2(6.2W)
定格電流：89mA
全光束：CW 452 lm WW 388 lm

本体：116Φx38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：20度

26028

　角型

FB2XBS0357

入力電圧：DC24V
消費電力：3x2(5.3W)
定格電流：220mA
全光束：CW 452 lm WW 388 lm

本体：□116x38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：20度

24408

FB2XBS0357

入力電圧：AC100-120V
消費電力：3x2(6.2W)
定格電流：89mA
全光束：CW 452 lm WW 388 lm

本体：□116x38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：20度

26892

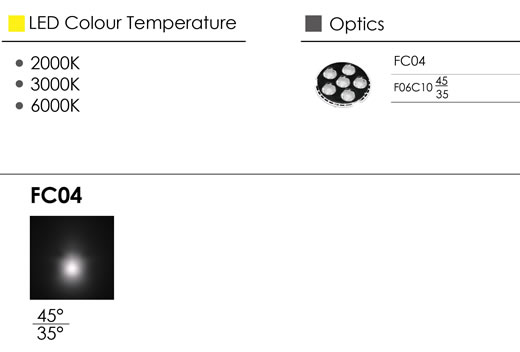

　IP67　小型116mm　非対称レンズ　埋設ハードライト　DC24/AC100/　
　埋め込み穴径：Φ103

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	3370kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FC2XBR0357

入力電圧：DC24V
消費電力：3x2(5.3W)
定格電流：220mA
全光束：CW 327 lm WW 287 lm

本体：116Φx38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：45|35度

24840

FC2XBR0357

入力電圧：AC100-120V
消費電力：3x2(6.2W)
定格電流：89mA
全光束：CW 327 lm WW 287 lm

本体：116Φx38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：45|35度

27324

　角型

FC2XBS0357

入力電圧：DC24V
消費電力：3x2(5.3W)
定格電流：220mA
全光束：CW 327 lm WW 287 lm

本体：□116x38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：45|35度

25272

FC2XBS0357

入力電圧：AC100-120V
消費電力：3x2(6.2W)
定格電流：89mA
全光束：CW 327 lm WW 287 lm

本体：□116x38mm
ケーブル：0.5m
穴径：Φ103mm
照射角度：45|35度

27756

　IP67　小型173mm　埋設ハードライト　DC24/AC100
　埋め込み穴径：Φ156

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	3370kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FB2XCR0657

入力電圧：DC24V
消費電力：6x2(13W)
定格電流：541mA
全光束：CW 956 lm WW 783 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：20度

41904

FB2XCR0657

入力電圧：AC100-120V
消費電力：6x2(13.5W)
定格電流：111mA
全光束：CW 956 lm WW 783 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：20度

45144

　角型

FB2XCS0657

入力電圧：DC24V
消費電力：6x2(13W)
定格電流：541mA
全光束：CW 956 lm WW 783 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：20度

42228

FB2XCS0657

入力電圧：AC100-120V
消費電力：6x2(13.5W)
定格電流：111mA
全光束：CW 956 lm WW 783 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：20度

45576

　IP67　小型173mm　非対称レンズ　埋設ハードライト　DC24/AC100
　埋め込み穴径：Φ156

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	3370kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FC2XCR0657

入力電圧：DC24V
消費電力：6x2(13W)
定格電流：541mA
全光束：CW 757 lm WW 613 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：45|35度

41904

FC2XCR0657

入力電圧：AC100-120V
消費電力：6x2(13.5W)
定格電流：111mA
全光束：CW 757 lm WW 613 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：45|35度

45144

　角型

FC2XBS0357

入力電圧：DC24V
消費電力：6x2(13W)
定格電流：541mA
全光束：CW 757 lm WW 613 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：45|35度

42660

FC2XBS0357

入力電圧：AC100-120V
消費電力：6x2(13.5W)
定格電流：111mA
全光束：CW 757 lm WW 613 lm

本体：173Φx38mm
ケーブル：0.5m
穴径：Φ156mm
照射角度：45|35度

46008

　VTOP製　デッキ用LED照明　バネ付直付け用　前面カバーSUS316
　単色　・　R+G+B DMX　・　RGB 3in1 (DMX/V+RGB)　

　6Ｗ/9Ｗ　デッキ用ライト　単色・RGB 3in1　対称・非対称レンズ
　埋め込み穴径：Φ103

本　　体：12＃アルミダイカスト粉体塗装付
　(T=60-80μm　ISOクラス1/ASTM、クラス48粘着）
前面カバー：SUS316硬質クロムメッキ付
レンズ　：透過率90％以上光学レンズ
ガラス　：T=8mm強化ガラス
ドライバー：定電圧入力・定電流出力
ケーブルグランド：IP68　PVC
ガスケット：型押し2重シリコンシール
ケーブル：低電圧：H05RN-F 2x1.0mm² L=0.5M
　　　　　　高電圧：H05RN-F 3x0.75mm² L=0.5M
　　　　　　ＲＧＢ　：H05RN-F 4x0.75mm² L=0.5M
　　　　　　ＲＧＢDMX：H05RN-F 5x0.5mm² L=0.5M
動作周囲温度：-20℃～40℃

品名･型番	仕様	サイズ	価格
B2XB-2332	消費電力：3x2W 入力電圧：100-120VAC 色温度　：2700K 6500K 青・緑・赤照射角度：10°/25°/45°/60° 　　　　　　　45\|35°	リングΦ116xH38mm 埋込穴径：Φ103mm	24732円

B2XB-2332	消費電力：3x2W 入力電圧：DC24V/DC12V 色温度　：2700K 6500K 青・緑・赤照射角度：10°/25°/45°/60° 45\|35°	リングΦ116xH38mm 埋込穴径：Φ103mm	22788円

B2XB-2334 RGB 3in1	消費電力：3x3W 入力電圧：DC24V/DC12V 色温度　：RGB 3in1 照射角度：10°/25°/45°/60° 45\|35°	リングΦ116xH38mm 埋込穴径：Φ103mm	29592円

AC接続用（ドライバー付）	デッキ設置例

　1.5W/2W　デッキ用ライト　単色・RGB 3in1　ソフトライト
　埋め込み穴径：Φ103

品名･型番	仕様	サイズ	価格
D2XB-2338	消費電力：1.5W　12*SMD2835　入力電圧：100-120VAC 色温度　：2700K 6500K 青・緑・赤照射角度：120°ソフトライト	リングΦ116xH38mm 埋込穴径：Φ103mm	25596円

D2XB-2338	消費電力：1.5W　12*SMD2835　入力電圧：DC24V/DC12V 色温度　：2700K 6500K 青・緑・赤照射角度：120°ソフトライト	リングΦ116xH38mm 埋込穴径：Φ103mm	22248円

D2XB-2340 RGB 3in1	消費電力：2W　6*SMD5050　入力電圧：DC24V/DC12V 色温度　：RGB 3in1 照射角度：120°ソフトライト	リングΦ116xH38mm 埋込穴径：Φ103mm	25272円

　12Ｗ/18Ｗ　デッキ用ライト　単色・RGB 3in1　対称・非対称レンズ
　埋め込み穴径：Φ156

品名･型番	仕様	サイズ	価格
B2XC-2350	消費電力：6x2W 入力電圧：100-120VAC 色温度　：2700K 6500K 青・緑・赤照射角度：10°/25°/45°/60° 　　　　　　　45\|35°	リングΦ173xH38mm 埋込穴径：Φ156mm	41148円

B2XC-2350	消費電力：6x2W 入力電圧：DC24V/DC12V 色温度　：2700K 6500K 青・緑・赤照射角度：10°/25°/45°/60° 45\|35°	リングΦ173xH38mm 埋込穴径：Φ156mm	36072円

B2XC-2352 RGB 3in1	消費電力：6x3W 入力電圧：DC24V/DC12V 色温度　：RGB 3in1 照射角度：10°/25°/45°/60° 45\|35°	リングΦ173xH38mm 埋込穴径：Φ156mm	42012円

　4W/5W　デッキ用ライト　単色・RGB 3in1　ソフトライト
　埋め込み穴径：Φ156

品名･型番	仕様	サイズ	価格
D2XC-2356	消費電力：4W　36*SMD2835　入力電圧：100-120VAC 色温度　：2700K 6500K 青・緑・赤照射角度：120°ソフトライト	リングΦ173xH38mm 埋込穴径：Φ156mm	35640円

D2XC-2356	消費電力：4W　36*SMD2835　入力電圧：DC24V/DC12V 色温度　：2700K 6500K 青・緑・赤照射角度：120°ソフトライト	リングΦ173xH38mm 埋込穴径：Φ156mm	31320円

D2XC-2358 RGB 3in1	消費電力：5W　18*SMD5050　入力電圧：DC24V/DC12V 色温度　：RGB 3in1 照射角度：120°ソフトライト	リングΦ173xH38mm 埋込穴径：Φ156mm	35640円

　LED専用電源

品名･型番	仕様	サイズ	標準価格
HLG-600H-24相当　　IP65 600W 　電源(AC-DC)PSE	出力電流　25A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 280x144x48.5mm 3.9kg	86292

HLG-320H-24相当　　IP65 320W 　電源(AC-DC)PSE	出力電流　13.34A 出力電圧　24VDC 入力電圧　90-305VAC 　　　　　　　 (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 252x90x43.8mm 1.88kg	49788

HLG-240H-24相当　　IP65 240W 　電源(AC-DC)PSE	出力電流　10A 出力電圧　24VDC 入力電圧　90-305VAC 　　　　　　　(50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 244.2x 68x 38.8mm 1.88kg	34668

HLG-185H-24相当　　IP65 185W 　電源(AC-DC)PSE	出力電流　7.8A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 228x 68x 38.8mm 1.15kg	29268

HLG-150-24A相当　　IP65 150W 　電源(AC-DC)PSE	出力電流　6.3A 出力電圧　24VDC 入力電圧　90-305VAC 　　　　　　　(50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 228x 68x 38.8mm 1.15kg	27756

HLG-120-24A相当　　IP65 120W 　電源(AC-DC)PSE	出力電流　5.0A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 220x68x38.8mm 1.12kg	27216

HLG-100-24A相当　　IP65 100W 　電源(AC-DC)PSE	出力電流　4.0A 出力電圧　24VDC 入力電圧　90-305VAC 　　　　　　　(50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 220x68x38.8mm 1.12kg	26676

HLG-80-24A相当　　IP65 80W 　電源(AC-DC)PSE	出力電流　3.4A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 195.6x61.5x38.8mm 840g	22788

HLG-60-24A相当　　IP65 60W 　電源(AC-DC)PSE	出力電流　2.5A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 171x61.5x36.8mm 730g	19440

HLG-40-24A相当　　IP65 40W 　電源(AC-DC)PSE	出力電流　1.67A 出力電圧　24VDC 入力電圧　90-305VAC 　　　　　　　(50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 171x61.5x36.8mm 730g	18900

照明機器の交換の際は、必ず電源を切ってから作業を行ってください。
ランプの光源を直接、見つめないで下さい。
分解・改造は絶対にしないで下さい（保証対象外となります）。
調光機能を利用したい場合は、ＤＣ出力型調光器とＤＣ入力型ランプをお使い下さい。
ランプと電源の接続部は、完全に防水加工を行ってください。

※　製品の保証期間は、上記商品ごとに記載されています。
※　100個以上のLOT購入希望の方は、見積依頼してください。
※　現地調査及び取付・交換作業をご希望の方は、調査・見積依頼してください。
※　製品寿命　製品の種類ごとにかわります。
※　照明機器の保守メンテナンスについては、別途お問い合わせください。
