　屋外用　地面埋設型LED照明機器

　一般型、地面埋設型LED

　通路や道路などの埋め込み型照明（ハードライト・ソフトライト）など　

一般型、地面埋設型LED
KAPEGO ハードライト（照射角度　9度～45度　ライトアップ用）
1x2W Φ27	1x2W □27		1x2W Φ45

1x2W Φ55	1x2W □55	1x2W(Asyn)Φ55	1x3WΦ65	1x3W□65

RGB3in1はこちら
6W　Φ116	6W □116	6W(Asyn)Φ116	6W(Asyn)□116

RGB3in1はこちら
12WΦ173	12W□173	12W(Asyn)Φ173	12W(Asyn)□173

RGB3in1はこちら
18WΦ200	18W□200	18W(Asyn)Φ200	18W(Asyn)□200

RGB3in1はこちら

VTOP ハードライト（照射角度　10度～45度　ライトアップ用）

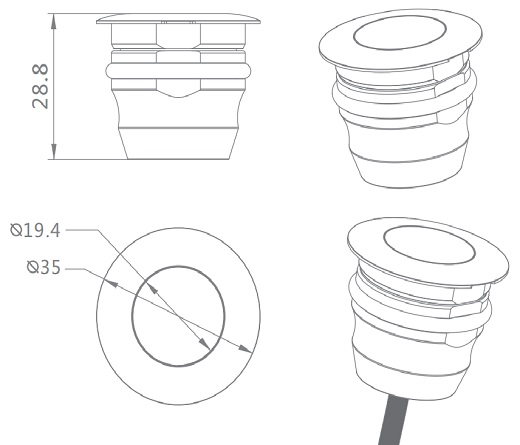

Φ26 0.6W	Φ35 1W

80°	80°/RGB

1x1.5WΦ38	1x2WΦ45	1x1WΦ50	1x2WΦ55	1x2WΦ65

15/25/45/60° DC12/24V AC120/240V	15/25/45/60° DC12/24V AC120/240V	15/25/45/60° DC12/24V AC120/240V	15/25/45/60° DC12/24V AC120/240V	15/25/45/60° DC12/24V AC120/240V

RGB3in1はこちらへ



1x5WCOBΦ70	1x6WCOBΦ116	10/15WCOBΦ116	1x5WCOBΦ70

※）事前評価、現地調査・施工のご依頼は、こちらからご連絡ください。>>

※）屋外・水中での「ケーブル接続」に関する注意点　- PDF -

　LED照明の多くは｢結露」によって故障を発生することが少なくありません。
LEDは一般照明に比べて発熱量が少ない事から、水分を完全に蒸発させることができません。
一般LED照明の結露からの防御対策は、本体を「防滴加工」したり「口金パッキン」を使用して、
侵入を防ぐ事である程度の対策はできる。
しかし、リード線つきの「庭園ライトや投光器、噴水や水中・プール用のLED照明」は、ケーブルの
接続部を暴露状態にしたり、水中に沈める事もある。
こうしたケースでは、接続部の処理に従来どおりの加工を施した状態では、時間の経過とともに
不具合を生み出すケースが非常に多く、格別の注意が必要です。
KAPEGO社の調査と研究に基づく、解析と対応方法をご紹介します

・・・・・　ケーブル接続に関する提案をご覧下さい。

　LED照明の特殊性を考慮して、ケーブル加工の品質を上げることで、LED本来の長寿命で安定した
灯りを確保してください。

　水分は、ケーブル外皮とケーブルコアの間に侵入して、LED器具の内部まで侵入します。
短いケーブルでは1-2週間、長いケーブルでは、1-3ヶ月程度で症状が現れます。

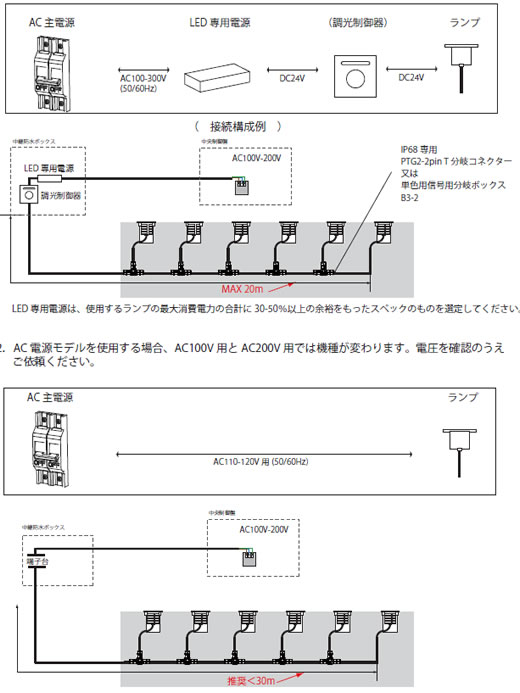

　基本的な設置例（図解）

　IP67　超小型Φ27　地面埋設型ライト　2W 　DC3V

本　体	粉体塗装付アルミダイカスト
前面カバー	硬質クロムメッキ付SUS316
ガラス	PMMA（アクリル）　T=2mm
ドライバー	定電流入力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x0.5mm2 L=0.3m
マウントスリーブ	ABS #104
調　光	PWM　1-10Vdc　Dali　他

品名

仕様

サイズ

価格・注文

　丸型

B2BNR0157

入力電圧：DC3V
消費電力：1x2(1.5)W
定格電流：500mA
全光束：CW148 lm WW135 lm
照射角度：10/15/20/30度

本体：27Φx44mm
ケーブル：0.3m
マウントスリーブ＃104
：Φ26x53mm

　※）フロントカバー角型は　B2BRS0157　にてご依頼ください。

　　IP67　小型45Φ平面トップ　高輝度埋設ライト　2W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=5mm
LED	OSRAM 又は　日亜
耐荷重	254kg　全面
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
マウントスリーブ	ABS #033
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2YCR0157

入力電圧：DC24V
消費電力：1x2(2.5)W
定格電流：110mA
全光束：CW135 lm WW120 lm
照射角度：25度

本体：45Φx65mm
ケーブル：0.5m
マウントスリーブ＃033
：42/67Φx83mm

14688

　　IP67　小型55Φ平面トップ　高輝度埋設ライト　2W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=7mm
LED	OSRAM 又は　日亜
耐荷重	1704kg　全面
ガスケット	シリコンシール成形
レンズ	光学レンズ　透過率85%以上
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #011
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2WDR0157A

入力電圧：DC24V
消費電力：1x2(2.5)W
定格電流：105mA
全光束：CW130 lm WW110 lm
照射角度：30度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

18252

B2WDR0157A

入力電圧：AC100-120V
消費電力：1x2(3.0)W
定格電流：47mA
全光束：CW130 lm WW110 lm
照射角度：30度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

19548

　角型

B2WDCS0157A

入力電圧：DC24V
消費電力：1x2(2.5)W
定格電流：105mA
全光束：CW130 lm WW110 lm
照射角度：30度

本体：55□x82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

18252

B2WDCS0157A

入力電圧：AC100-120V
消費電力：1x2(3.0)W
定格電流：47mA
全光束：CW130 lm WW110 lm
照射角度：30度

本体：55□x82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

19548

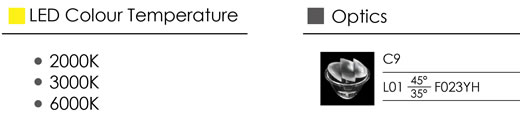

　　IP67　小型55Φ平面トップ　非対称レンズ　2W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=7mm
LED	OSRAM 又は　日亜
耐荷重	1704kg　全面
ガスケット	シリコンシール成形
レンズ	光学レンズ　透過率85%以上
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #011
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型　非対称レンズ

C2WDR0157

入力電圧：DC24V
消費電力：1x2(2.6)W
定格電流：105mA
全光束：CW 120 lm WW 102lm
照射角度：45|35度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

18252

入力電圧：AC100-120V
消費電力：1x2(3.0)W
定格電流：47mA
全光束：CW 120 lm WW 102lm
照射角度：45|35度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ＃011
：48/85Φx98mm

19548

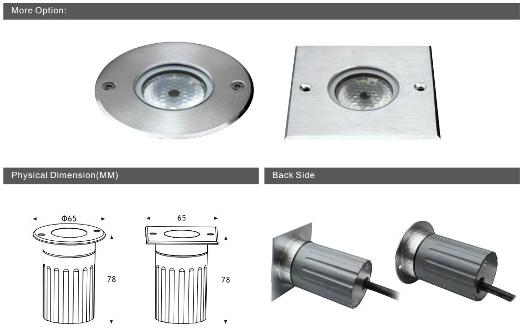

　　IP67　小型65Φ　高輝度埋設ライト　3W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=5mm
LED	OSRAM 又は　日亜
耐荷重	783kg　全面
ガスケット	シリコンシール成形
ドライバー	定電圧入力　定電流出力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #014
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2CAR0158

入力電圧：DC24V
消費電力：1x3(3.7)W
定格電流：155mA
全光束：CW 305lm WW267lm
照射角度：30度

本体：65Φx103.5mm
ケーブル：0.5m
マウントスリーブ＃014
：60/90Φx150mm

17388

B2CAR0158

入力電圧：AC100-120V
消費電力：1x3(4.3)W
定格電流：61mA
全光束：CW 305lm WW267lm
照射角度：30度

本体：65Φx103.5mm
ケーブル：0.5m
マウントスリーブ＃014
：60/90Φx150mm

18360

　角型

B2CAS0158

入力電圧：DC24V
消費電力：1x3(3.7)W
定格電流：155mA
全光束：CW 305lm WW267lm
照射角度：30度

本体：65□x103.5mm
ケーブル：0.5m
マウントスリーブ＃014
：60/90Φx150mm

17388

B2CAS0158

入力電圧：AC100-120V
消費電力：1x3(4.3)W
定格電流：61mA
全光束：CW 305lm WW267lm
照射角度：30度

本体：65□x103.5mm
ケーブル：0.5m
マウントスリーブ＃014
：60/90Φx150mm

18360

　　IP67　116Φ　高輝度埋設ライト　3x2W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2578kg　全面
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #015
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FB2CDR0357

入力電圧：DC24V
消費電力：3x2(5.6)W
定格電流：236mA
全光束：CW 479lm WW 376lm
照射角度：20度

本体：116Φx73mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

29916

FB2CDR0357

入力電圧：AC100-120V
消費電力：3x2(7)W
定格電流：112mA
全光束：CW 479lm WW 376lm
照射角度：20度

本体：116Φx73mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

32400

　角型

FB2CDS0357

入力電圧：DC24V
消費電力：3x2(5.6)W
定格電流：236mA
全光束：CW 479lm WW 376lm
照射角度：20度

本体：116□x76mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

30672

FB2CDS0357

入力電圧：AC100-120V
消費電力：3x2(7)W
定格電流：112mA
全光束：CW 479lm WW 376lm
照射角度：20度

本体：116□x76mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

33156

　　IP67　116Φ平面トップ　非対称レンズ　2W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2578kg　全面
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #015
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型　非対称レンズ

FC2CDR0357

入力電圧：DC24V
消費電力：3x2(5.6)W
定格電流：236mA
全光束：CW 370lm WW 286lm
照射角度：45|35度

本体：116Φx73mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

29916

入力電圧：AC100-120V
消費電力：3x2(7)W
定格電流：112mA
全光束：CW 370lm WW 286lm
照射角度：45|35度

本体：116Φx73mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

32400

　角型　非対称レンズ

FC2CDS0357

入力電圧：DC24V
消費電力：3x2(5.6)W
定格電流：236mA
全光束：CW 370lm WW 286lm
照射角度：45|35度

本体：116□x76mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

30672

入力電圧：AC100-120V
消費電力：3x2(7)W
定格電流：112mA
全光束：CW 370lm WW 286lm
照射角度：45|35度

本体：116□x76mm
ケーブル：0.5m
マウントスリーブ＃015
：102/74Φx150mm

33156

　　IP67　173Φ　埋設型アップライト　12W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2274kg　全面
ガスケット	シリコンシール成形
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
ドライバー	定電圧入力　定電流出力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #016
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FB2BFR0657

入力電圧：DC24V
消費電力：6x2(13.5)W
定格電流：562mA
全光束：CW 956lm WW 783lm
照射角度：20度 B33D

本体：173Φx77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

44064

FB2BFR0657

入力電圧：AC100-120V
消費電力：6x2(13.1)W
定格電流：111mA
全光束：CW 956lm WW 783lm
照射角度：20度 B33D

本体：173Φx77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

46440

　角型

FB2BFS0657

入力電圧：DC24V
消費電力：6x2(13.5)W
定格電流：562mA
全光束：CW 956lm WW 783lm
照射角度：20度 B33D

本体：173□x77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

44820

FB2BFS0657

入力電圧：AC100-120V
消費電力：6x2(13.1)W
定格電流：111mA
全光束：CW 956lm WW 783lm
照射角度：20度 B33D

本体：173□x77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

47304

　　IP67　173Φ平面トップ　非対称レンズ　12W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2274kg　全面
ガスケット	シリコンシール成形
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
ドライバー	定電圧入力　定電流出力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #016
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型　非対称レンズ

FC2BFR0657

入力電圧：DC24V
消費電力：6x2(12.8)W
定格電流：535mA
全光束：CW 757lm WW 613lm
照射角度：45|35度

本体：173Φx77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

44064

入力電圧：AC100-120V
消費電力：6x2(13.5)W
定格電流：111mA
全光束：CW 757lm WW 613lm
照射角度：45|35度

本体：173Φx77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

46440

　角型　非対称レンズ

FC2BFS0657

入力電圧：DC24V
消費電力：6x2(12.8)W
定格電流：535mA
全光束：CW 757lm WW 613lm
照射角度：45|35度

本体：173□x77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

44820

入力電圧：AC100-120V
消費電力：6x2(13.5)W
定格電流：111mA
全光束：CW 757lm WW 613lm
照射角度：45|35度

本体：173□x77mm
ケーブル：0.5m
マウントスリーブ＃016
：156.5/118.5Φx149mm

47304

　　IP67　200Φ　高出力埋設型ライト　18W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2274kg　全面
ガスケット	シリコンシール成形
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
ドライバー	定電圧入力　定電流出力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #057
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

FB2VAR0658

入力電圧：DC24V
消費電力：6x3(20.4)W
定格電流：850mA
全光束：CW 1866lm WW 1605lm
照射角度：20度

本体：200Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

FB2VAR0658

入力電圧：AC100-120V
消費電力：6x3(18.6)W
定格電流：156mA
全光束：CW 1866lm WW 1605lm
照射角度：20度

本体：200Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

　角型

FB2VAS0658

入力電圧：DC24V
消費電力：6x3(20.4)W
定格電流：850mA
全光束：CW 1866lm WW 1605lm
照射角度：20度

本体：200Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

FB2VAS0658

入力電圧：AC100-120V
消費電力：6x3(18.6)W
定格電流：156mA
全光束：CW 1866lm WW 1605lm
照射角度：20度

本体：200Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

　　IP67　200Φ平面トップ　非対称レンズ　18W 　DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316L
ガラス	強化ガラス　T=8mm
LED	OSRAM 又は　日亜
耐荷重	2274kg　全面
ガスケット	シリコンシール成形
ケーブルグランド	IP68　PG-9　PVC
レンズ	光学レンズ　透過率85%以上
ドライバー	定電圧入力　定電流出力
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
電源ケーブル	H05RN-F 3x1.0mm2 L=0.5m
マウントスリーブ	ABS #016
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型　非対称レンズ

FC2VAR0658

入力電圧：DC24V
消費電力：6x3(20.4)W
定格電流：850mA
全光束：CW 1543lm WW 1307lm
照射角度：45|35度

本体：185Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

FC2VAR0658

入力電圧：AC100-120V
消費電力：6x3(17.4)W
定格電流：160mA
全光束：CW 1543lm WW 1307lm
照射角度：45|35度

本体：185Φx75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

　角型　非対称レンズ

FC2VAS0658

入力電圧：DC24V
消費電力：6x3(20.4)W
定格電流：850mA
全光束：CW 1543lm WW 1307lm
照射角度：45|35度

本体：185□x75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

FC2VAS0658

入力電圧：AC100-120V
消費電力：6x3(17.4)W
定格電流：160mA
全光束：CW 1543lm WW 1307lm
照射角度：45|35度

本体：185□x75mm
ケーブル：0.5m
マウントスリーブ＃057
：171.5Φx123.6mm

　VTOP　地面埋設型Beliteライトシリーズ

　　IP67　小型26Φミニ埋設ライト 0.6W DC24

本　体	SUS304
カバー	PMMA
LED	CREE
動作周囲温度	-20℃-45℃
電源ケーブル	H05RN-F 2x0.5mm2 L=0.5m
埋め込み穴	22mm
マウントスリーブ	ABS Φ22xH60mm

品名

仕様

サイズ

価格・注文

　丸型

UGD2622

入力電圧：DC24V
消費電力：0.6W
定格電流：25mA
全光束：9 lm
照射角度：80度

本体：26ΦxH22mm
ケーブル：0.5m
マウントスリーブ
オプション
：Φ22xH60mm

11550

　　IP67　小型35Φミニ埋設ライト 1W 単色/RGB　DC24

本　体	SUS316
カバー	PMMA
LED	CREE
動作周囲温度	-20℃-45℃
電源ケーブル	H05RN-F 2x0.5mm2 L=0.5m
埋め込み穴	30mm
マウントスリーブ	ABS Φ30xH60mm

品名

仕様

サイズ

価格・注文

　丸型/単色　2700-6500K

UGD3530

入力電圧：DC24V
消費電力：1W
定格電流：40mA
全光束：28 lm
照射角度：80度

本体：35ΦxH28.8mm
ケーブル：0.5m
マウントスリーブ
オプション
：Φ35xH60mm

14300

　丸型/RGB 3in1

UGD3530 RGB

入力電圧：DC24V
消費電力：1W
定格電流：40mA
全光束：28 lm/6500K
照射角度：80度

本体：35ΦxH28.8mm
ケーブル：0.5m
マウントスリーブ
オプション
：Φ35xH60mm

15400

　　IP67　小型38Φ平面トップ　高輝度埋設ライト 1.5W DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=8mm
LED	CREE
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
埋め込み穴	34mm
マウントスリーブ	ABS Φ34/50xH83mm
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2YB-2003

入力電圧：DC24V
消費電力：1x1.5W
全光束：150 lm
照射角度：15/25/45/60度

本体：38Φx65mm
ケーブル：0.5m
マウントスリーブ
：34/50x83mm

B2YB-2004

入力電圧：AC120V/AC240V
消費電力：1x1.5W
全光束：150 lm
照射角度：15/25/45/60度

本体：38Φx65mm
ケーブル：0.5m
マウントスリーブ
：34/50x83mm

　　IP67　小型45Φ平面トップ　高輝度埋設ライト 2W DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=8mm
LED	CREE
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
埋め込み穴	42mm
マウントスリーブ	ABS Φ42/67xH83mm
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2YC-2009

入力電圧：DC24V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：45Φx65mm
ケーブル：0.5m
マウントスリーブ
：42/67x83mm

B2YC-2009

入力電圧：AC120V/AC240V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：45Φx65mm
ケーブル：0.5m
マウントスリーブ
：42/67x83mm

　　IP67　小型50Φ平面トップ　高輝度埋設ライト 1W DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=8mm
LED	CREE
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
埋め込み穴	34mm
マウントスリーブ
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2AA-2310

入力電圧：DC24V
消費電力：1x1W
全光束：100 lm
照射角度：15/25/45/60度

本体：50Φx38mm
ケーブル：0.5m
マウントスリーブ

B2AA-2310

入力電圧：AC120V/AC240V
消費電力：1x1W
全光束：100 lm
照射角度：15/25/45/60度

本体：50Φx38mm
ケーブル：0.5m
マウントスリーブ

　　IP67　小型55Φ平面トップ　高輝度埋設ライト 2W DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=8mm
LED	CREE
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
埋め込み穴	48mm
マウントスリーブ	ABS Φ48/80x98mm
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2WD-2018

入力電圧：DC24V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ
：Φ48/80x98mm

B2WD-2018

入力電圧：AC120V/AC240V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：55Φx82mm
ケーブル：0.5m
マウントスリーブ
：Φ48/80x98mm

　　IP67　小型65Φ平面トップ　高輝度埋設ライト 2W DC24/AC100

本　体	#12粉体塗装付アルミダイカストT=60-80μm
前面カバー	硬質クロムメッキ付SUS316
ガラス	強化ガラス　T=8mm
LED	CREE
動作周囲温度	-20℃-40℃
電源ケーブル	H05RN-F 2x1.0mm2 L=0.5m
埋め込み穴	60mm
マウントスリーブ
調　光	PWM　0-10Vdc　他

品名

仕様

サイズ

価格・注文

　丸型

B2CA-2044

入力電圧：DC24V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：65Φx78mm
ケーブル：0.5m
マウントスリーブ

B2CA-2044

入力電圧：AC120V/AC240V
消費電力：1x2W
全光束：200 lm
照射角度：15/25/45/60度

本体：65Φx78mm
ケーブル：0.5m
マウントスリーブ

　T型分岐中継用コネクター防水型IP67　PGT2-Xpin　H07/05RN-F用

　※）仕様は予告なく変更される場合があります、2in1社製防水コネクターシリーズを使用しています。

防水　簡単クイック　プラグ/ソケット周辺部品
Tタイプコネクター「PGT2-XPin」

定格電圧：AC250V
定格電流：2/3P 20A、4P 15A
適用ケーブル外径：12mm以下
動作周囲温度：-45℃～105℃
保護等級：IP68
材料：難燃UVナイロン（PA66)

PGT2-4pin （4極 RGB用）	PGT2-2pin （2極単色用）
5724	5724

　ネジ式グランド・ナットにランプ用、中継ケーブルを通して、端末を剥き出し(2cm)、芯線を先出しして、
　本体の穴に差し込んで、固定用ネジを締め込み、接続が確認されたらグランド・ナットを締め込み、
　ケーブルを固定して、完了。
　（ケーブルの太さにあわせて、シリコン製アダプターを外して使用してください。

　メンテナンス等でランプを一時的に外す場合は、ケーブルダミーで栓をするか、コーキング剤で穴を
　塞いでください。

　LeafLibry　IP68 Tコネクター　SOW 18AWG用

　※）仕様は予告なく変更される場合があります、LLT社製防水コネクターシリーズを使用しています。

適用ケーブル外径 Φ10mm以下

　SOW AWG18x 2C
　SOW AWG18x 3C

LLT-TS03	LLT-TS02
10152	10152

	LLT-TS03/LLT-TS02
材質	本体	ナイロン(PA66)+GF　UL94V-0 1/16"
	端子	ニッケルメッキ　りん青銅
	シーリング	シリカゲル
特性	定格電流	20A
	定格電圧	500V
	接触抵抗	<10mΩ
	絶縁抵抗	1000MΩ　/DC500V
	破壊電圧	1.5KV/1分
	使用温度	-40℃～105℃
	保護等級	IP67
	適用ケーブル	10.0mm
	ピン配置	2又は3ピン

　IP68　防水　Ｔ型分岐中継コネクター CD-200/3T　H07/05RN-F用

T型に分岐中継するための専用コネクター
2Ｃ用　3Ｃ用　4Ｃ用があります。

適用ケーブル
　H05RN-F 2x1mm2
　H05RN-F 3x1mm2
　H05RN-F 4x1mm2

CD-200/3T-2	CD-200/3T-3	CD-200/3T-4
9504	9504	9504

　IP67　T分岐用防水コネクター　LF-T05

適用ケーブル Φ12mm

SOW AWG18x 2C
SOW AWG18x 5C

IP67 5PIN

LF-T05

8640

　IP68 中継ジョイント用防水コネクター　EPシリーズ

定格電圧：450VAC
定格電流：17.5A
ケーブル引張り強度：120N
保護等級：IP68
動作周囲温度：-40℃～85℃

適用ケーブル　下記

SOW AWG18x 2C　Φ8-11.5mm
SOW AWG18x 3C　Φ8-11.5mm
SOW AWG18x 4C　Φ8-12.5mm

IP68 EPコネクター　\8316円
EP020-0234-00	2P
Φ8mm 910000101
Φ11.5mm 910000103
EP040-0234-00	4P
Φ11.5mm 910000303
Φ12.5mm 910000304

　IP68　防水　JJ 型中継コネクター CD-200/3 CD-200/5　H07/05RN-F用

JJ型で、延長接続したいときに使用可能な中継用
専用コネクター 2Ｃ用　3Ｃ用　4Ｃ用があります。

適用ケーブル
　H05RN-F 2x1mm2
　H05RN-F 3x1mm2
　H05RN-F 4x1mm2
　H05RN-F 5x1mm2

CD-200/3-2	CD-200/3-3
8424	8424

CD-200/5-3	CD-200/5-4
8856	8856

　IP68　防水　T型分岐　ミニ中継ボックス CD-200/5T　H07/05RN-F用

ボックス型なので、作業要領が容易です。
予め、ボックス内にジョイント用の端子台がはいっています。
接続後は、ボックス内にコーキングを充填して密閉してください。

適用ケーブル
　H05RN-F 2x1mm2
　H05RN-F 3x1mm2
　H05RN-F 4x1mm2

サイズ
　70x63x36mm　コネクタ部：32mm

CD-200/5T

10260

　屋外使用の場合、ケース内の密閉用に内部にコーキング剤等を充填してください。

　IP65　防水　T型分岐　ミニ中継ボックス PG-19211

　陸上屋外・屋内でケーブル中継接続する際に適した、IP65防水タイプのジョイントボックス
使用するケーブルの外皮をケーブルグランドにしっかりつかませる事で、ボックス内への密閉性を
確保し、仕上げでボックス内へコーキング剤を充填することで完全な密閉構造を確保してください。

ハウジング　：　難燃ナイロン+繊維
( 防火ナイロン、防火 V-0　)
ケーブルグランド：　IP68
PG-9　ライト接続用1個
PG-11 入力用1個/出力用1個
端子台　　　　：　４ｐｉｎ（内蔵）
保護等級　　：　IP65
適用ケーブル外径：　最大10mm

PG-19211

6048

　屋外使用の場合、ケース内の密閉用に内部にコーキング剤等を充填してください。

1.終端オープンのワイヤーを上図のように接続してください。
2.電力の合計値に合わせて、適当な電線を選定してください。
3.設置の際は、防水コネクターと電線をご用意いただくか、kapego社に注文してください。
4.使用する照明器具の消費電力に合わせて設計してください。

　　小型 KAPEGO IP67防塵・防水コネクター　H07/05RN-F用

　現場工事不要の防水型アッセンブリー品で注文可能です。

防水コネクタは、あらかじめアッセンブリーした状態での出荷が可能です。ご注文の際は、ランプ～コネクターまでの距離をご指定下さい。また、中継ボックスや電源・コントローラーとの組み合わせの際は、接続形態やコネクタ等の選定が必要になりますので、お気軽にお問い合わせ下さい。

適用ケーブル
　H07RN-F 2x1mm2
　H07RN-F 3x1mm2
　H07RN-F 4x1mm2
　H07RN-F 5x1mm2

288S01 M/Fペアセット
2P	3P
11448	11448

4P	5P
11448	11448

　メス型コネクター　　　　　　　　　　　　　　　　　　　　　　　　　　オス型コネクター

メス型勘合部	オス型勘合部

ケーブル接続部（ネジ止め）	ケーブル接続部（ネジ止め）

コネクタ部品	ケーブル接続部（ネジ止め）

外皮　約20mm皮むき	芯線　約5mm皮むき

ケーブルを通して、導体部をネジ留め	オスメスケーブル接続

勘合面を合わせて差し込み	メス側カバーを廻して接続を締め上げる

　IP68　防水コネクター　M-0XL/F-0XL　H07/05RN-F用

適用ケーブル
　H07RN-F 2x1mm2
　H07RN-F 3x1mm2
　H07RN-F 4x1mm2

IP68 M/Fペアセット
2P	4P
11448	11448

　メス型コネクター

　オス型コネクター

メス型勘合部	オス型勘合部

ケーブル接続部（ネジ止め）	コネクタ部品

　LED専用電源

品名･型番	仕様	サイズ	標準価格
HLG-600H-24相当　　IP65 600W 　電源(AC-DC)PSE	出力電流　25A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 280x144x48.5mm 3.9kg	86292

HLG-320H-24相当　　IP65 320W 　電源(AC-DC)PSE	出力電流　13.34A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 252x90x43.8mm 1.88kg	49788

HLG-240H-24相当　　IP65 240W 　電源(AC-DC)PSE	出力電流　10A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 244.2x 68x 38.8mm 1.88kg	34668

HLG-185H-24相当　　IP65 185W 　電源(AC-DC)PSE	出力電流　7.8A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -40℃～70℃	参考寸法 228x 68x 38.8mm 1.15kg	29268

HLG-150-24A相当　　IP65 150W 　電源(AC-DC)PSE	出力電流　6.3A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 228x 68x 38.8mm 1.15kg	27756

HLG-120-24A相当　　IP65 120W 　電源(AC-DC)PSE	出力電流　5.0A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 220x68x38.8mm 1.12kg	27216

HLG-100-24A相当　　IP65 100W 　電源(AC-DC)PSE	出力電流　4.0A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 220x68x38.8mm 1.12kg	26676

HLG-80-24A相当　　IP65 80W 　電源(AC-DC)PSE	出力電流　3.4A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 195.6x61.5x38.8mm 840g	22788

HLG-60-24A相当　　IP65 60W 　電源(AC-DC)PSE	出力電流　2.5A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 171x61.5x36.8mm 730g	19440

HLG-40-24A相当　　IP65 40W 　電源(AC-DC)PSE	出力電流　1.67A 出力電圧　24VDC 入力電圧　90-305VAC (50/60Hz) PSE　過電流・過電圧保護 -30℃～70℃	参考寸法 171x61.5x36.8mm 730g	18900

　地面埋設型照明の設置例（図解）

※）事前評価、現地調査・施工のご依頼は、こちらからご連絡ください。>>

照明機器の交換の際は、必ず電源を切ってから作業を行ってください。
ランプの光源を直接、見つめないで下さい。
分解・改造は絶対にしないで下さい（保証対象外となります）。
調光機能を利用したい場合は、ＤＣ出力型調光器とＤＣ入力型ランプをお使い下さい。
ランプと電源の接続部は、完全に防水加工を行ってください。

※　製品の保証期間は、上記商品ごとに記載されています。
※　100個以上のLOT購入希望の方は、見積依頼してください。
※　現地調査及び取付・交換作業をご希望の方は、調査・見積依頼してください。
※　製品寿命　製品の種類ごとにかわります。
※　照明機器の保守メンテナンスについては、別途お問い合わせください。
