| 屋外用 地面埋設型LED照明機器 ライン・シリーズ |
 |
 |
|
 |
※）事前評価、現地調査・施工のご依頼は、こちらからご連絡ください。>>  |
| 線型(リニア） RGB 3in1 埋設ライト 6W DC24 |
 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール |
| ドライバー |
定電圧入力 定電流出力 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 4x0.75mm2 L=0.5m |
| マウントスリーブ |
ABS #076 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| 丸型 |
| B2FL0318
RGB |
入力電圧：DC24V
消費電力：3x2W(8.8)W
定格電流：R/70、G/150、B150mA
全光束：221 lm
照射角度：30° |
本体：63x195x65mm
ケーブル：0.5m
マウントスリーブ＃076
：58x180xH90mm |
|
|
 |
 |
 |
|
| 線型(リニア） RGB 3in1 埋設ライト 12W DC24 |
 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール |
| ドライバー |
定電圧入力 定電流出力 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 4x0.75mm2 L=0.5m |
| マウントスリーブ |
ABS #077 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| 丸型 |
| B2FL0618
RGB |
入力電圧：DC24V
消費電力：6x2W(17)W
定格電流：R/200、G/250、B250mA
全光束：387 lm
照射角度：30° |
本体：63x328x65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x313xH90mm |
|
|
|
 |
 |
|
| 線型(リニア） RGB 3in1 埋設ライト L=549mm/L=1025mm DC24 |
 |
 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール |
| ドライバー |
定電圧入力 定電流出力 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 4x0.75mm2 L=0.5m |
| マウントスリーブ |
ABS #077 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| 丸型 |
| B2RLB1205
RGB |
入力電圧：DC24V
消費電力：12x1.5W(21)W
定格電流：R/275、G/302、B303mA
全光束：616 lm
照射角度：30° |
本体：68x549x31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
 |
| 53,784 |
|
| B2RLB2405 RGB |
入力電圧：DC24V
消費電力：24x1.5W(42)W
定格電流：R/537、G/606、B602mA
全光束：1249 lm
照射角度：30° |
本体：68x1025x31.5mm
ケーブル：0.5m
マウントスリーブ＃138
：68x1007xH80mm |
|
| 83,268 |
|
|
 |
 |
 |
| DC専用 PWM式RGB制御装置の場合 |
 |
| DMX512制御の場合 |
 |
|
| |
| リニア（線）型 埋設ソフトライト L=549/1025mm DC24/AC100 |
 |
| 本 体 |
粉体塗装付押出しアルミニウム |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=6mm |
| LED |
日亜 3030@0.5W |
| 耐荷重 |
2274kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #137 #138 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=549mm |
D2RLB4834 |
入力電圧：DC24V
消費電力：48x0.3W(13.2W)
定格電流：555mA
全光束：CW 300 lm WW 258 lm
照射角度：120度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
D2RLB4834 |
入力電圧：AC100-120V
消費電力：48x0.3W(12.5W)
定格電流：106mA
全光束：CW 300 lm WW 258 lm
照射角度：120度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
| L=1025mm |
| D2RLB9634 |
入力電圧：DC24V
消費電力：96x0.3W(26.5W)
定格電流：1108mA
全光束：CW 602 lm WW 518 lm
照射角度：120度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
| D2RLB9634 |
入力電圧：AC100-120V
消費電力：96x0.3W(26.5W)
定格電流：212mA
全光束：CW 602 lm WW 518 lm
照射角度：120度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
|
 |
 |
 |
|
| リニア（線）型 埋設ハードライト L=549/1025mm DC24/AC100 |
|
 |
| 本 体 |
粉体塗装付押出しアルミニウム |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=6mm |
| LED |
OSRAM |
| 耐荷重 |
2274kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #137 #138 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=549mm |
B2RLB1257 |
入力電圧：DC24V
消費電力：12x1.5W(22W)
定格電流：910mA
全光束：CW 1108 lm WW 1020 lm
照射角度：20度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
| 44,172 |
|
B2RLB1257 |
入力電圧：AC100-120V
消費電力：12x1.5W(22W)
定格電流：143mA
全光束：CW 1108 lm WW 1020 lm
照射角度：20度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
| L=1025mm |
| B2RLB2457 |
入力電圧：DC24V
消費電力：24x1.5W(44W)
定格電流：1826mA
全光束：CW 2198 lm WW 2055 lm
照射角度：20度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
| 63,396 |
|
| B2RLB2457 |
入力電圧：AC100-120V
消費電力：24x1.5W(36W))
定格電流：312mA
全光束：CW 2198 lm WW 2055 lm
照射角度：20度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
|
 |
 |
 |
 |
|
| リニア（線）型 埋設非対称レンズ L=549/1025mm DC24/AC100 |
 |
|
 |
| 本 体 |
粉体塗装付押出しアルミニウム |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=6mm |
| LED |
OSRAM |
| 耐荷重 |
2274kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #137 #138 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=549mm |
C2RLB1257 |
入力電圧：DC24V
消費電力：12x1.5W(22W)
定格電流：910mA
全光束：CW 1108 lm WW 1020 lm
照射角度：45|35度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
C2RLB1257 |
入力電圧：AC100-120V
消費電力：12x1.5W(22W)
定格電流：143mA
全光束：CW 1108 lm WW 1020 lm
照射角度：45|35度 |
本体：68x549xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x527xH80mm |
|
| L=1025mm |
| C2RLB2457 |
入力電圧：DC24V
消費電力：24x1.5W(44W)
定格電流：1826mA
全光束：CW 2198 lm WW 2055 lm
照射角度：45|35度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
| C2RLB2457 |
入力電圧：AC100-120V
消費電力：24x1.5W(36W))
定格電流：312mA
全光束：CW 2198 lm WW 2055 lm
照射角度：45|35度 |
本体：68x1025xH31.5mm
ケーブル：0.5m
マウントスリーブ＃137
：68x1007xH80mm |
|
|
 |
 |
 |
 |
|
| リニア（線）型 埋設ハードライト L=328mm DC24/AC100 |
 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| LED |
OSRAM又は日亜 |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール成形 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #077 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=328mm |
B2FL0657 |
入力電圧：DC24V
消費電力：6x2W(13.2W)
定格電流：550mA
全光束：CW 1100 lm WW 733 lm
照射角度：25度 |
本体：63x328xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x313xH90mm |
|
B2FL0657 |
入力電圧：AC100-120V
消費電力：6x2W(11.8W)
定格電流：100mA
全光束：CW 1100 lm WW 733 lm
照射角度：25度 |
本体：63x328xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x313xH90mm |
|
|
 |
 |
 |
| |
|
| リニア（線）型 埋設非対称レンズ L=328mm DC24/AC100 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| LED |
OSRAM又は日亜 |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール成形 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #077 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=328mm |
C2FL0657 |
入力電圧：DC24V
消費電力：6x2W(13.2W)
定格電流：550mA
全光束：CW 875 lm WW 570 lm
照射角度：45|35度 |
本体：63x328xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x313xH90mm |
|
C2FL0657 |
入力電圧：AC100-120V
消費電力：6x2W(11.8W)
定格電流：100mA
全光束：CW 875 lm WW 570 lm
照射角度：45|35度 |
本体：63x328xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x313xH90mm |
|
|
 |
 |
|
| |
|
| リニア（線）型 埋設ハードライト L=195mm DC24/AC100 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| LED |
OSRAM又は日亜 |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール成形 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #076 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=195mm |
B2FL0357 |
入力電圧：DC24V
消費電力：3x2W(5.7W)
定格電流：240mA
全光束：CW 508 lm WW 333 lm
照射角度：25度 |
本体：63x195xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x180xH90mm |
|
B2FL0357 |
入力電圧：AC100-120V
消費電力：3x2W(6.0W)
定格電流：89mA
全光束：CW 508 lm WW 333 lm
照射角度：25度 |
本体：63x195xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x180xH90mm |
|
|
|
 |
 |
| |
|
| リニア（線）型 埋設ハードライト L=195mm DC24/AC100 |
 |
| 本 体 |
#12粉体塗装付アルミダイカストT=60-80μm |
| 前面カバー |
硬質クロムメッキ付SUS316L |
| ガラス |
強化ガラス T=8mm |
| LED |
OSRAM又は日亜 |
| 耐荷重 |
3251kg 全面 |
| ケーブルグランド |
IP68 PG-9 PVC |
| ガスケット |
シリコンシール成形 |
| 動作周囲温度 |
-20℃-40℃ |
| 電源ケーブル |
H05RN-F 2x1.0mm2 L=0.5m |
| H05RN-F 3x1.0mm2 L=0.5m |
| マウントスリーブ |
ABS #076 |
| 調 光 |
PWM 0-10Vdc 他 |
|
| |
|
| 品名 |
仕様 |
サイズ |
価格・注文 |
| L=195mm |

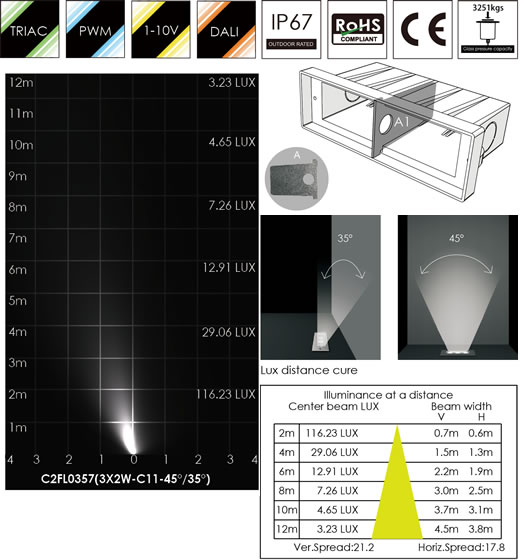

C2FL0357 |
入力電圧：DC24V
消費電力：3x2W(5.7W)
定格電流：240mA
全光束：CW 340 lm WW 285 lm
照射角度：45|35度 |
本体：63x195xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x180xH90mm |
|
C2FL0357 |
入力電圧：AC100-120V
消費電力：3x2W(6.0W)
定格電流：89mA
全光束：CW 340 lm WW 285 lm
照射角度：25度 |
本体：63x195xH65mm
ケーブル：0.5m
マウントスリーブ＃077
：58x180xH90mm |
|
|
|
 |
 |
| |
|
IP68 淡水・水中照明 / 地面埋設設置照明
本体：6063ピュアアルミにシリコン埋め込み加工 ソフトリニアライト |

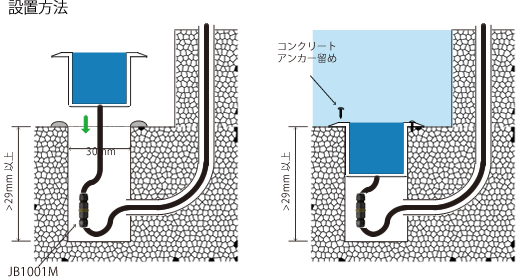

| 屋外 地面埋設設置 |
 |
 |
| 水中（淡水）・プール壁面・底面埋設設置（最大水深 1.5-3m) |
 |
水盤・水路・河川・水槽など淡水の水中施設。屋外の広場・庭園, ビルのエクステリア、その他屋外
施設用に、確実な防水性能を提供。 |
| 12W 水中底面・壁面埋め込み型 リニアライト -20℃〜+40℃ |
|
独自の製品設計構造により、水中/屋外両用照明LEDです。
一般のプール・水槽や水盤への設置が可能、また屋外の通路や広場などのへの埋め込み設置も可能なマルチユースLEDランプです。
製品名：VT-GD0100
出 力：12W
全光束:：1200 Lm
LED：EPISTAR
入力電圧：DC12V/24V
照射角度：90°, 120°, 180°
色温度：昼白色(CW）、温白色(WW)、,赤,緑,青,黄
RGB(DMX対応/2Cケーブル)
保護等級： IP68
材 料： シリコン埋め込み加工
本 体： 6063 aluminum
定格寿命： 40000-50000 h
動作温度： −20℃〜40℃
最大水深： 最大3m 推奨1.5-2m
電源ケーブルL= 2M付 |
| |
|
|
| 品名･型番 |
仕様 |
サイズ |
価格 |
| VT-GD0100 |
消費電力：12W
入力電圧：DC24V
色温度：3000K/6000K
全光束：1200 lm(6000K)
その他単色
：赤・青・緑・黄色 |
本体：L=1000xW46xH29mm
照射角度 選択
90°120°180° |
37170 |
|
|
| ※）プロジェクト単位で、L=1000mm以内でのカスタム加工対応可能 |
 |
 |
|
 |
 |
|
| |
| |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
 |
照明機器の交換の際は、必ず電源を切ってから作業を行ってください。
ランプの光源を直接、見つめないで下さい。
分解・改造は絶対にしないで下さい（保証対象外となります）。
調光機能を利用したい場合は、ＤＣ出力型調光器とＤＣ入力型ランプをお使い下さい。
ランプと電源の接続部は、完全に防水加工を行ってください。 |
|
| |
|
※ 製品の保証期間は、上記商品ごとに記載されています。
※ 100個以上のLOT購入希望の方は、見積依頼してください。
※ 現地調査及び取付・交換作業をご希望の方は、調査・見積依頼してください。
※ 製品寿命 製品の種類ごとにかわります。
※ 照明機器の保守メンテナンスについては、別途お問い合わせください。
|
| |
| |
|
|
|
