噴水照明　海水・淡水で利用可能な噴水用LED照明、ノズル設置型と横置き型, 環境に応じて選定できる多様な品種、乾式噴水照明や水没噴水照明、キャンドル型噴水用の照明まで、何でも揃います

　水中照明設置上の主な注意点

１）海水プール内でご利用を希望の際は、316L以上のステンレス材料が必要となりますので、
　ご提供可能なランプのモデルが限定されます、お問い合わせ下さい。
２）RGBランプは、RGBコントローラーによる色の制御が必要です。
３）DMX制御により、RGB色変換、調光制御したい場合は、DMX信号を電気信号にデコード
　する必要があります。
４）設置の際は、ランプ本体が水没する必要があります。本体が水に触れていないとプロテクトが
　作動して、点灯しませんが、繰り返し通電するとランプ本体の故障原因となります。
５）DC24V稼動であるため、標準ケーブルでの最大延長距離は20mです。
　カスタマイズで30mまで延長でききるモデルもありますが、機種が限定されます。
　AC12V稼働機種については、最大50m延長可能です。
６）ケーブルの接続時は「専用コネクター・中継ボックス」の使用を推奨します。特に水中で中継
　接続する場合は、必須です。
　（防水テープ仕上げでは、時間経過とともに水が浸透し、事故発生の原因となります）
７）水中照明の設置位置は、水深1-1.5m以内としてください。

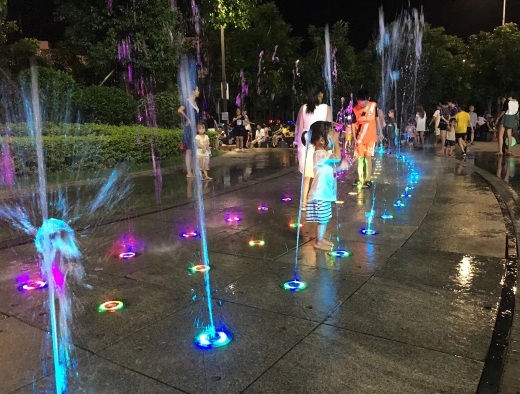

	乾式ノズル設置型LED 　SS316L/SS316
	路面設置（グレーチング・防水マットその他）

噴水ノズル設置型照明　ステンレス製　路面露出型　乾式噴水ノズル専用
淡水・海水　SUS316L 噴水用スポットライト（単色・RGB・水中用・グレーチング用）　 DC24V -　安定動作、水中のノズルやグレーチング用のノズルにも適用する専用機　　　水深<1m
24W(路面) Φ200

穴径G1 1/2
淡水・海水　SUS316L 噴水（単色・RGB)　LeafLibry社 AC/DC12V　DC24V　穴径Φ47mm -　高出力型の噴水用、より高い噴水のライトアップに適しています。　　　　水深＜50cm -　選べる照射角度10° 25° 30°45° 60° 90°　から選択 -　DMX512デコーダー内蔵モデルあり
グレーチング・乾燥路面使用可能
27W Φ200	27W Φ250	36W Φ250	54W/72W Φ290

G1 1/2 Φ47mm	Φ47mm	Φ47mm	Φ64mm
スリーブ付	アジャスター付	アジャスター付	アジャスター付
海水・淡水用　SUS316L製　RGB & RGBW、DMX512デコーダ内蔵モデル　ACDC12V/24V -　小型で高性能なノズル設置型照明 -　単色・R+G+B・R+G+B+W などのバリエーション、15/30/45/60/90°レンズ選択 -　穴径最小サイズから～アジャスター（調整）ネジ付
グレーチング・乾燥路面使用可能・水没兼用
6/9/15W Φ145	6/9/15W Φ150	6/9/15W Φ170	9/12/18W Φ220	6/9/15W Φ220	6/9/15W Φ220

穴径Φ42mm	穴径Φ27mm	穴径Φ32mm	穴径Φ50mm	穴径Φ32mm	穴径Φ32mm
アジャスター付	アジャスター付	アジャスター付	アジャスター付	アジャスター付	アジャスター付
24/35W Φ280

穴径Φ65mm
アジャスター付
淡水用　SUS316製　RGB & RGBW、DMX512デコーダ内蔵モデル　ACDC24V -　小型で高性能なノズル設置型照明 -　単色・RGB3in1・R+G+B・RGBW4in1などのバリエーションは業界初！！！
グレーチング・乾燥路面使用可能
18/27W Φ170	18/27/36W Φ182	24/36W Φ182

穴径G3/4	穴径G1 1/2	穴径G1 1/2

	乾式ノズル設置型LED・SS316L　海水使用可
	B4TA　24W　G1 1/2テーパーノズル用　Φ200

乾式ノズル設置噴水照明（水没しないノズル設置）

ハウジング　：ハードクロムメッキ鋳型SUS316L
ガラス部分　：強化ガラスT=10mm
ガスケット　：シリコンガスケット
ケーブルグランド：IP-68 PG-11　ニッケルメッキ銅
PCB　　　　：高品質放熱型アルミニウム基板
≧2.0W/mk
内蔵ドライバー：定電圧入力　定電流出力
付属ケーブル：H07RN-Fゴムシースケーブル
単色　：2cx1mm2　L=3m
RGB　：4cx1mm2　L=3m
動作温度　：水温-20℃～40℃
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（外付けデコーダー）

品名･型番	仕様	サイズ	価格
B4TA1257	消費電力：12x2W(28.8W) 入力電圧：DC24V 定格電流：1200mA 単色CW：2067 lm WW：1610 lm その他単色：青・緑・赤・黄	本体：Φ200x65mm G　1 1/2 ガラスt=10mm 照射角度 B32 30°	99252円

B4TA1218 RGB 3in1	消費電力：12x2W(33.6W) 入力電圧：DC24V 定格電流：R400mA G500mA B500mA RGB 3in1 　924 lm	本体：Φ200x65mm G　1 1/2 ガラスt=10mm 照射角度 B48 30°	116640円

　※）消費税10％変更済み

　専用ケーブル L=3m付

　付属ケーブルは 0.5m単位で追加可能。
　防水コネクター取り付け済みでの納品可。
　単色：H07RN-F 2X1.0mm2L=3.0m
　RGB：H07RN-F 4X1.0mm2L=3.0m

　単色：青・緑・赤・黄・その他問い合わせ
　使用温度範囲：-20℃～40℃

　● B4TA1257　---------------------------------------------------------------------

　● B4TA1218　---------------------------------------------------------------------

　淡水・海水　SUS316L 噴水（単色・RGB)　乾燥路面噴水設置
　LeafLibery社 AC/DC12V DC24V DMXデコーダー内蔵　

	乾式ノズル設置型LED・海水使用可　SS316L
	27W（9x3W）　G1 1/2ノズル用　Φ200 AC12V/DC12V/24V




高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DAL（I 3ch）、自動色変換オプション

　中心穴径　Φ47mm　・・・　G1 1/2(Φ47mm)の噴水ノズルに適用。
　中心穴に合わせて噴水をセットしてください。穴の内側にTAPはありませんので、ノズル・ランプもそれ　ぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-RP27W316X-FT	消費電力：9x3W(27W) LED：CREE 入力電圧：AC12V/DC12V DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ200xH33mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	71830円

LF-RP27W316X-FT 3xR3xG3xB DMX512	消費電力：9x3W(27W) LED：CREE 入力電圧：AC/DC12V DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ200xH33mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	74140円

LF-RP27W316X-FT 3xR3xG3xB	消費電力：9x3W(27W) 入力電圧：DC12V　DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ200xH33mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°°	72820円

　　※）消費税10％変更済み

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

　ランプ本体寸法図

　マウントスリーブ寸法図

	乾式ノズル設置型LED・海水使用可　SS316L
	27W（9x3W）ノズル用アジャスタ付 Φ250 AC12V/DC12V/24V





高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

　中心穴径　Φ47mm　・・・　アジャスター付きで、Φ47mm以下の噴水ノズルに適用。
　中心穴に合わせて噴水をセットしてください。穴の内側にTAPはありませんので、ノズル・ランプもそれ　ぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-FT27W316X-A	消費電力：9x3W(27W) LED：CREE 入力電圧：AC12V/DC12V DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	94050円

LF-FT27W316X-A 3xR3xG3xBDMX512	消費電力：9x3W(27W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	96360円

LF-FT27W316X-A RGB 3in1 DMX512	消費電力：9x3W(27W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	103950円

LF-FT27W316X-A 3xR3xG3xB	消費電力：9x3W(27W) 入力電圧：DC12V　DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	95040円

LF-FT36W316X-A RGBW 4in1 DMX512	消費電力：9x4W(36W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	130130円

　※）消費税10％変更済み

　標準付属ケーブル：
単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

	乾式ノズル設置型LED・海水使用可　SS316L
	36W（12x3W）ノズル用アジャスタ付 Φ250 DC24V




高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

品名･型番	仕様	サイズ	価格
LF-FT36W316X-A	消費電力：12x3W(36W) LED：CREE 入力電圧：DC24V 単色：2700-3000K 　　　　4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	94392円

LF-FT36W316X-A RGB 3in1 DMX512	消費電力：12x3W(36W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	109188円

LF-FT36W316X-A 4xR4xG4xB	消費電力：12x3W(36W) 入力電圧：DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ250x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	94932円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

	乾式ノズル設置型LED・海水使用可　SS316L
	54W（18x3W）ノズル用アジャスタ付 Φ290 DC24V

Indonesia　




高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

　中心穴径　Φ65mm　・・・　Φ65mm以下の噴水ノズルに適用。
　中心穴に合わせて噴水をセットしてください。穴の内側にTAPはありませんので、ノズル・ランプもそれ　ぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-FT54W316X	消費電力：18x3W(54W) LED：CREE 入力電圧：DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ290x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	115344円

LF-FT54W316X RGB 3in1 DMX512	消費電力：18x3W(54W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ290x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	138672円

LF-FT54W316X 6xR6xG6xB	消費電力：18x3W(54W) 入力電圧：DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ290x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	113400円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

品名･型番	仕様	サイズ	価格
LF-FT72W316X RGBW 4in1 DMX512	消費電力：24x3W(72W) 入力電圧：DC24V 4ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ290x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	179112円

LF-FT72W316X 18xR18xG18xB18xW	消費電力：24x3W(72W) 入力電圧：DC24V 4ch R/G/B/V+ コントローラー別売り	本体： Φ290x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	123552円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

　海水・淡水噴水ノズル設置LED　
　WAKING噴水照明　乾式・水没式ノズル設置用 SUS316L/SUS304
　単色・RGB・RGBW　自動・DMXデコーダー内蔵オプション

	乾式ノズル設置型LED・HJ3145　SS304　淡水用
	小型　6/9/15W　ノズル用穴径Φ42mm　Φ145　単色・RGB

ハウジング・フロントカバー：　SUS304
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ145xH70mm
適用ノズル：　42mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　

品名･型番	仕様	サイズ	価格
HJ3145 6W	消費電力：6x1W 6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	54756円

HJ3145 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	57780円

HJ3145 15W	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	60696円

HJ3145 6W RGB	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	56268円

HJ3145 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	59292円

HJ3145 15W RGB	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ145xH70mm 穴径Φ42mm サイズ調整ネジ付	62208円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3150　SS304　淡水用
	小型　6/9/15W　ノズル用穴径Φ27mm　Φ150　単色・RGB

ハウジング・フロントカバー：　SUS304
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ150xH70mm
適用ノズル：　27mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　

品名･型番	仕様	サイズ	価格
HJ3150 6W	消費電力：6x1W 6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	44496円

HJ3150 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	47520円

HJ3150 15W	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	50436円

HJ3150 6W RGB	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	45900円

HJ3150 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	48924円

HJ3150 15W RGB	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ150xH70mm 穴径Φ27mm サイズ調整ネジ付	53352円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3170　SS316L
	小型　6/9/15W　ノズル用穴径Φ32mm　Φ170　単色・RGB

ハウジング・フロントカバー：　SUS316L
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ170xH70mm
適用ノズル：　32mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　

品名･型番	仕様	サイズ	価格
HJ3170 6W	消費電力：6x1W 6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	47520円

HJ3170 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	50436円

HJ3170 15W	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	53352円

HJ3170 6W RGB	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	48924円

HJ3170 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	51840円

HJ3170 15W RGB	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ170xH70mm 穴径Φ32mm サイズ調整ネジ付	56268円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3220　SS316L
	小型　9/12/18W　ノズル用穴径Φ50mm　Φ220　単色・RGB

ハウジング・フロントカバー：　SUS316L
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ220xH71mm
適用ノズル：　50mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　　

品名･型番	仕様	サイズ	価格
HJ3220 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	54648円

HJ3220 12W	消費電力：12W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	54564円

HJ3220 18W	消費電力：18W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	61992円

HJ3220 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	56052円

HJ3220 12W RGB	消費電力：12W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	59076円

HJ3220 18W RGB	消費電力：18W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH71mm 穴径Φ50mm サイズ調整ネジ付	64908円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3220-1　SS316L
	小型　6/9/15W　ノズル用穴径Φ32mm　Φ220　単色・RGB

ハウジング・フロントカバー：　SUS316L
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ220xH58mm
適用ノズル：　32mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　

品名･型番	仕様	サイズ	価格
HJ3220-1 6W	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	54648円

HJ3220-1 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	57564円

HJ3220-1 15W	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	円

HJ3220-1 6W RGB	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	円

HJ3220-1 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	円

HJ3220-1 15W RGB	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3220-2　SS316L
	小型　6/9/15W　ノズル用穴径Φ32mm　Φ220　単色・RGB

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　　

品名･型番	仕様	サイズ	価格
HJ3220-2 6W	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	54648円

HJ3220-2 9W	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	57564円

HJ3220-2 15W	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	61992円

HJ3220-2 6W RGB	消費電力：6W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	56052円

HJ3220-2 9W RGB	消費電力：9W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	59076円

HJ3220-2 15W RGB	消費電力：15W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：R+G+B	Φ220xH58mm 穴径Φ32mm サイズ調整ネジ付	64908円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

	乾式ノズル設置型LED・HJ3280　SS316L
	小型　24/35W　ノズル用穴径Φ60mm　Φ280　単色・RGB

ハウジング・フロントカバー：　SUS316L
LED：CREE
レンズ：強化ガラス　t=8mm
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　R+G+B
　L=3m　H05RN-F5x0.75mm2　R+G+B+W
製品サイズ：　Φ280xH75mm
適用ノズル：　65mm(アジャスタ付）
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～45℃
照射角度：15°30°45°60°90°より選択
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー機種）

　　SUS316L <Φ145　<　Φ150　<　Φ170　<　Φ220　<　Φ220　<　Φ220　<　Φ280　　

品名･型番	仕様	サイズ	価格
HJ3280 24W	消費電力：24W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ280xH75mm 穴径Φ65mm サイズ調整ネジ付	73764円

HJ3280 35W	消費電力：35W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60/90° 色温度　：2700K 6200K 青・緑・赤	Φ280xH75mm 穴径Φ65mm サイズ調整ネジ付	81216円

HJ3280 24W RGB	消費電力：24W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ280xH75mm 穴径Φ65mm サイズ調整ネジ付	76680円

HJ3280 35W RGB	消費電力：35W CREE 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ280xH75mm 穴径Φ65mm サイズ調整ネジ付	85536円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。
　DMXデコーダー内蔵は別途見積をご依頼ください。

　淡水噴水ノズル設置LED　
　VTOP噴水照明　乾式・水没式ノズル設置用 SUS316　本体・カバー
　単色・R+G+B・RGB 3in1・RGBW 4in1　DMXデコーダー内蔵

	乾式ノズル設置型LED・B4SBシリーズ　SS316
	18W/27W　G 3/4テーパーノズル用　Φ170

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　DMX　RGB
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ170xH61.5mm
適用ノズル：　G　3/4テーパー
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

　　SUS316 　< DRYΦ170　<　DRYΦ182 18W　　<　DRYΦ182 24W

品名･型番	仕様	サイズ	価格
B4SA-4114	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ170xH61.5mm	50436円

B4SA-4115 R+G+B DMX	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ170xH61.5mm DMXデコーダー内蔵	56376円

B4SA-4116 RGB 3in1DMX	消費電力：9x3W CREE 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ170xH61.5mm DMXデコーダー内蔵	62964円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。

	乾式ノズル設置型LED・B4TBシリーズ　SS316
	18W/27W/36W　G1 1/2テーパーノズル用　Φ182

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　DMX　RGB
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ182xH65mm
適用ノズル：　G1　1/2"テーパー
水　深：　グレーチング・水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

　　SUS316 　< DRYΦ170　<　DRYΦ182 18W　　<　DRYΦ182 24W

品名･型番	仕様	サイズ	価格
B4TB-4103	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ182xH65mm	66204円

B4TB-4104 R+G+B DMX	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ182xH65mm DMXデコーダー内蔵	69228円

B4TB-4105 RGB 3in1DMX	消費電力：9x3W EPISTAR 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ182xH65mm DMXデコーダー内蔵	74520円

B4TB-4108 RGBW 4in1DMX	消費電力：9x4W CREE 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGBW　4in1	Φ182xH65mm DMXデコーダー内蔵	93096円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。

	水没ノズル設置型LED・SS316L/SS316
	池・水盤・湖沼・海の中の噴水用に適用

噴水ノズル設置型照明　ステンレス製　池・貯水池・湖・海　水没式噴水ノズル専用
淡水・海水　SUS316L 噴水用スポットライト（RGBW 4in1）　 DC24V -　安定動作、水中のノズルやグレーチング用のノズルにも適用する専用機　　　水深<1m
36W(ﾉｽﾞﾙ) Φ182	18W（ﾉｽﾞﾙ） Φ149			RGBW/DMX 360W/16色マスター	RGBW DC12/24V 192/384W

穴径G1 1/2	穴径G3/4
淡水・海水　SUS316L 噴水用スポットライト（単色・RGB・水中用・グレーチング用）　 DC24V -　安定動作、水中のノズルやグレーチング用のノズルにも適用する専用機　　　水深<1m
24W(ﾉｽﾞﾙ) Φ200	18W（ﾉｽﾞﾙ） Φ149	12W樹脂 Φ167

穴径G1 1/2	穴径G3/4	ｱｼﾞｬｽﾀｰ付
淡水・海水　SUS316L 噴水（単色・RGB)　LeafLibry社 AC/DC12V　DC24V -　高出力型の噴水用、より高い噴水のライトアップに適しています。　　　　水深＜50cm -　選べる照射角度10° 25° 30°45° 60° 90°　から選択 -　DMX512デコーダー内蔵モデルあり
水中・水没ノズル設置用　穴径Φ47mm
27W Φ160	36W Φ180	27W Φ184	36W Φ184	54W/72W Φ222

G1 1/2 Φ47mm	G1 1/2 Φ47mm	Φ47mm	Φ47mm	Φ64mm
		アジャスター付	アジャスター付	アジャスター付
淡水用　SUS316製　RGB & RGBW、DMX512デコーダ内蔵モデル　ACDC24V -　小型で高性能なノズル設置型照明 -　単色・RGB3in1・R+G+B・RGBW4in1などのバリエーションは業界初！！！
水中・水没ノズル設置用
18/27W Φ170	18/27/36W Φ182	24/36W Φ182

穴径G3/4	穴径G1 1/2	穴径G1 1/2

　SUS316L プール用　RGBW 4in1 ステンレス照明
　海水・淡水プール

　36W　Φ182　壁面埋設型プール用　RGBW 4in1 照明

LED RGBW 4in1 波長
　R = 620-630 nm
　G = 520-530 nm
　B = 460-470 nm
　W = 6000K

レンズ：B49　30°20°
消費電力：12x3W（34.2W）
定格電流：1425mA
全光束　：1366 lm
保護等級：IP68　IK09

B4TB1219

\ 75384

ハウジング　　　：ハードクロムメッキ　鋳型ステンレス　SUS316L
フロントカバー　：ハードクロムメッキ　鋳型ステンレス　SUS316L
ガスケット　　　： EPDMガスケット
ガラス　　　　　　：　強化ガラス（t=10mm）
レンズ材料　　　：光学用レンズ（透過率85%以上）
ケーブルグランド： IP68 PG-11 Niメッキ銅
LEDタイプ　　　　：　SMD3535 RGBW 4 IN 1 LED
PCB(基盤）　　　　：高品質放熱型アルミニウム基板　≧2.0W/mk
内蔵ドラーバー　：定電圧入力　定電流出力
電源ケーブル　　： H07RN-F ゴムシースケーブル
　　　　　　　　　　　　RGBW　　0.75m㎡ｘ5芯防水ケーブル　L=3m
製品サイズ　　　： Φ180xH65mm
ノズルサイズ　　： G 1　1/2
水深　　　　　　　：水深1m以下
動作温度水温　：　-20℃～40℃　オーバーヒートセンサー：+75℃で自動停止
RGB 制御　：PWM RGBW 制御器　DMX 制御（DMX デコーダー中継）
保護等級　　：IP68

　18W　Φ149　壁面埋設型プール用　RGBW 4in1 照明

LED RGBW 4in1 波長
　R = 620-630 nm
　G = 520-530 nm
　B = 460-470 nm
　W = 6000K

レンズ：B48　30°
消費電力：6x3W（24.3W）
定格電流：1012mA
全光束　：758 lm
保護等級：IP68　IK09

B4SB0619

ハウジング　　　：ハードクロムメッキ　鋳型ステンレス　SUS316L
フロントカバー　：ハードクロムメッキ　鋳型ステンレス　SUS316L
ガスケット　　　： EPDMガスケット
ガラス　　　　　　：　強化ガラス（t=10mm）
レンズ材料　　　：光学用レンズ（透過率85%以上）
ケーブルグランド： IP68 PG-11 Niメッキ銅
LEDタイプ　　　　：　SMD3535 RGBW 4 IN 1 LED
PCB(基盤）　　　　：高品質放熱型アルミニウム基板　≧2.0W/mk
内蔵ドラーバー　：定電圧入力　定電流出力
電源ケーブル　　： H07RN-F ゴムシースケーブル
　　　　　　　　　　　　RGBW　　0.75m㎡ｘ5芯防水ケーブル　L=3m
製品サイズ　　　： Φ149xH61.5mm
ノズルサイズ　　： G　3/4
水深　　　　　　　：水深1m以下
動作温度水温　：　-20℃～40℃　オーバーヒートセンサー：+75℃で自動停止
RGB 制御　：PWM RGBW 制御器　DMX 制御（DMX デコーダー中継）
保護等級　　：IP68

	水没ノズル設置型LED・高耐熱ナイロン製
	12W　ノズルサイズ調整アダプター付

ハウジング・前面カバー　：　高耐熱型ナイロン
ライトカバー　：　強化ガラスt=8mm
レンズ　：　光学レンズ　透過率>85%
PCB　：　高熱伝導性アルミニウム
熱伝導係数　≥2.0w/mk
LEDドライバー　：　定電圧入力　定電流出力
使用環境　：　-20～40℃　水深1m以下
調光　：　Triac PWM 1-10V Dali
RGBは、PWM/RGBコントローラー　DMX（外付けﾃﾞｺｰﾀﾞｰ）

　専用ケーブル L=3m付

付属ケーブルは 0.5m単位で追加可能。
防水コネクター取り付け済みでの納品可。
単色：H05RN-F 2X1.0mm2L=3.0m
RGB：H05RN-F 4X0.75mm2L=3.0m

単色：青・緑・赤・黄・その他問い合わせ
使用温度範囲：-20℃～40℃

品名･型番

仕様

サイズ

価格

B4E1257

消費電力：12x1W(14W)
入力電圧：DC24V
定格電流：580mA
単色CW：1390 lm WW：1226 lm
その他単色：青・緑・赤・黄

本体：Φ167x63mm
ガラスt=8mm
照射角度 B15/20°

33,804

B4E1205

RGB 3in1

消費電力：12x1.5W(18W)
LED：SMD3535 RGB3in1
入力電圧：DC24V
定格電流：R250mA G250mA B250mA
RGB 3 in 1 　547 lm

本体：Φ167x63mm
ガラスt=8mm
照射角度 B48/30°

38,988

　● B4E1257　---------------------------------------------------------------------

　● B4E1205　---------------------------------------------------------------------

	水没ノズル設置型LED・SS316L海水使用可
	24W　G1 1/2テーパーノズル用

水没式ノズル設置噴水照明

ハウジング　：ハードクロムメッキ鋳型SUS316L
ガラス部分　：強化ガラスT=10mm
ガスケット　：シリコンガスケット
ケーブルグランド：IP-68 PG-11　ニッケルメッキ銅
PCB　　　　：高品質放熱型アルミニウム基板
　　　　　　　　≧2.0W/mk
内蔵ドライバー：定電圧入力　定電流出力
付属ケーブル：H07RN-Fゴムシースケーブル
単色　：2cx1mm2　L=3m
RGB　：4cx1mm2　L=3m
動作温度　：水温-20℃～40℃
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（外付けデコーダー）

品名･型番	仕様	サイズ	価格
B4TB1257	消費電力：12x2W(28.8W) 入力電圧：DC24V 定格電流：1200mA 単色CW：2067 lm WW：1610 lm その他単色：青・緑・赤・黄	本体：Φ182x65mm G　1 1/2 ガラスt=10mm 照射角度 B32 30°	95040円

B4TB1218 RGB 3in1	消費電力：12x2W(33.6W) 入力電圧：DC24V 定格電流：R400mA G500mA B500mA RGB 3in1 　924 lm	本体：Φ182x65mm G　1 1/2 ガラスt=10mm 照射角度 B48 30°	112428円

　専用ケーブル L=3m付
　付属ケーブルは 0.5m単位で追加可能。
　防水コネクター取り付け済みでの納品可。
　単色：H07RN-F 2X1.0mm2L=3.0m
　RGB：H07RN-F 4X1.0mm2L=3.0m

　単色：青・緑・赤・黄・その他問い合わせ
　使用温度範囲：-20℃～40℃

　● B4TB1257　---------------------------------------------------------------------

　● B4TB1218　---------------------------------------------------------------------

	水没ノズル設置型LED・SS316L海水使用可
	18W/36W　G 3/4テーパーノズル用

専用ケーブル L=3m付
付属ケーブルは 0.5m単位で追加可能。

防水コネクター取り付け済みでの納品可。
単色：青・緑・赤・黄・その他問い合わせ
使用温度範囲：-20℃～40℃

本体：ハードクロムメッキ鋳型SUS316L
フロントカバー：ハードクロムメッキSUS316L
ガラス　：強化ガラスT=8mm
ガスケット　：シリコンガスケット
ケーブルグランド：IP68 PG-11ニッケルメッキ銅
PCB　：高品質放熱型アルミニウム基板
　　　　　　　　≧2.0W/mk
内蔵ドライバー：定電圧入力　定電流出力
付属ケーブル：H07RN-Fゴムシースケーブル
単色　：2cx1mm2　L=3m
RGB　：4cx1mm2　L=3m
動作温度　：水温-20℃～40℃
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（外付けデコーダー）

品名･型番	仕様	サイズ	価格
B4SB0957	消費電力：9x2W(15.5W) 入力電圧：DC12V 定格電流：1291mA 単色CW：1317 lm WW：1054 lm その他単色：青・緑・赤・黄	本体：Φ149x61.5mm G(PF) 3/4 ガラスt=8mm 照射角度 B13/20°	75600円

B4SB0918 RGB	消費電力：9x2W(25.2W) 入力電圧：DC12V 定格電流：R600mA G750mA B750mA RGB 3 in 1 　580 lm	本体：Φ149x61.5mm G(PF) 3/4 ガラスt=8mm 照射角度 B48 30°	90828円

　● B4SB0957　---------------------------------------------------------------------

　● B4SB0918　---------------------------------------------------------------------

	水没ノズル設置型LED・B4SBシリーズ　SS316
	18W/27W　G 3/4テーパーノズル用　Φ170

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　DMX　RGB
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ170xH61.5mm
適用ノズル：　G　3/4テーパー
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

　　SUS316 　<Φ170　<　Φ182 18W　　<　Φ182 24W

品名･型番	仕様	サイズ	価格
B4SB-4119	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ170xH61.5mm	50004円

B4SA-4120 R+G+B DMX	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ170xH61.5mm DMXデコーダー内蔵	56052円

B4SA-4121 RGB 3in1DMX	消費電力：9x3W CREE 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ170xH61.5mm DMXデコーダー内蔵	62640円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。

	水没ノズル設置型LED・B4TAシリーズ　SS316
	18W/27W/36W　G1 1/2テーパーノズル用　Φ182

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　DMX　RGB
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ182xH65mm
適用ノズル：　G1　1/2"テーパー
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

　　SUS316 　<Φ170　<　Φ182 18W　　<　Φ182 24W

品名･型番	仕様	サイズ	価格
B4TA-4092	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ182xH65mm	66636円

B4TA-4093 R+G+B DMX	消費電力：9x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ182xH65mm DMXデコーダー内蔵	69228円

B4TA-4094 RGB 3in1DMX	消費電力：9x3W EPISTAR 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ182xH65mm DMXデコーダー内蔵	74520円

B4TA-4097 RGBW 4in1DMX	消費電力：9x4W CREE 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGBW　4in1	Φ182xH65mm DMXデコーダー内蔵	93096円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。

	水没ノズル設置型LED・B4TAシリーズ　SS316
	24W/36W　G1 1/2テーパーノズル用　Φ182

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F4x0.75mm2　DMX　RGB
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ182xH65mm
適用ノズル：　G1　1/2"テーパー
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

　　SUS316 　<Φ170　<　Φ182 18W　　<　Φ182 24W

品名･型番	仕様	サイズ	価格
B4TA-4098	消費電力：12x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ182xH65mm	69552円

B4TA-4099 R+G+B DMX	消費電力：12x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ182xH65mm DMXデコーダー内蔵	74736円

B4TA-4100 RGB 3in1DMX	消費電力：12x3W EPISTAR 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ182xH65mm DMXデコーダー内蔵	79812円

　専用ケーブル L=3m付　付属ケーブルは0.5m単位で追加可能。

　淡水・海水　SUS316L 噴水（単色・RGB)　水没噴水ノズル設置
　LeafLibery社 AC/DC12V DC24V　　　　　　　

	水没ノズル設置型LED・海水使用可　SS316L
	27W（9x3W） G1 1/2 ノズル用 Φ160 AC12V/DC12V/24V

高効率光源、Cree又はEdison 3W高出力LED
本体材料：SUS316L に対応 (淡水・海水)
美しい仕上がりと完全防水構造
強化ガラス、耐熱構造、耐衝撃性構造
標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシース
ニッケル塗装真鍮ケーブルグランドPG13.5
長期寿命実現40000時間以上
IP68 完全防水性構造
照射角度：10度～90度から選択可能
付属ケーブルの長さはご要望に応じて変更可能
照射角度：10度 25度 30度 45度 60度 90度
動作電圧：AC12V / DC12V / DC24V
制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

　中心穴径　Φ47mm　・・・　G1 1/2 の噴水ノズルに適用。中心穴に合わせて噴水をセットして
　ください。
　穴の内側にTAPがあります。ノズル・ランプもそれぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-FT27W316X	消費電力：9x3W(27W) LED：CREE 入力電圧：AC12V/DC12V DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ160x36mm 重量：2.0kg 照射角度 10° 25° 30° 45° 60° 90°	60696円

LF-FT27W316X 3xR3xG3xB DMX512	消費電力：9x3W(27W) 入力電圧：AC12V/DC12V DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ160x36mm 重量：2.0kg 照射角度 10° 25° 30° 45° 60° 90°	62532円

LF-FT27W316X 3xR3xG3xB	消費電力：9x3W(27W) 入力電圧：DC12V　DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ160x36mm 重量：2.0kg 照射角度 10° 25° 30° 45° 60° 90°	61344円

　標準付属ケーブル：
　単色（AC/DC12V・DC24V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V・DC24V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316Ti仕様の製作も可能です（数量・目的により見積もりします）。

	水没ノズル設置型LED・海水使用可　SS316L
	27W（9x3W） G1 1/2ノズル用 Φ184 AC12V/DC12V/24V

	高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

　中心穴径　Φ47mm　・・・　Φ47mm以下の噴水ノズルに適用。
　中心穴に合わせて噴水をセットしてください。穴の内側にTAPはありませんので、ノズル・ランプもそれ　ぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-FT27W316X-B	消費電力：9x3W(27W) LED：CREE 入力電圧：AC12V/DC12V DC24V 全光束：1260 lm 1600 lm 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	81864円

LF-FT27W316X-B RGB 3in1 DMX512	消費電力：9x3W(27W) 入力電圧：DC24V 全光束：950 lm 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	92556円

LF-FT27W316X-B 3xR3xG3xB	消費電力：9x3W(27W) 入力電圧：DC12V　DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	82512円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

	水没ノズル設置型LED・海水使用可　SS316L
	36W（12x3W） Φ47mmノズル用 Φ180 AC12V/DC12V/24V

	高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

品名･型番	仕様	サイズ	価格
LF-FT36W316X	消費電力：12x3W(36W) LED：CREE 入力電圧：AC12V/DC12V DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ180x36mm 重量：2.5kg 照射角度 10° 25° 30° 45° 60° 90°	70524円

LF-FT36W316X 4xR4xG4xB DMX512	消費電力：12x3W(36W) 入力電圧：AC12V/DC12V DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ180x36mm 重量：2.5kg 照射角度 10° 25° 30° 45° 60° 90°	72360円

LF-FT36W316X 4xR4xG4xB	消費電力：12x3W(36W) 入力電圧：DC12V　DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ180x36mm 重量：2.5kg 照射角度 10° 25° 30° 45° 60° 90°	71064円

	水没ノズル設置型LED・海水使用可　SS316L
	36W（12x3W）ノズル用アジャスタ付 Φ184 DC24V




高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

品名･型番	仕様	サイズ	価格
LF-FT36W316X-B	消費電力：12x3W(36W) LED：CREE 入力電圧：DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	84996円

LF-FT36W316X-B RGB 3in1 DMX512	消費電力：12x3W(36W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	98928円

LF-FT36W316X-B 4xR4xG4xB	消費電力：12x3W(36W) 入力電圧：DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ184x59mm 重量：2.53kg 照射角度 10° 25° 30° 45° 60° 90°	85968円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

	水没ノズル設置型LED・海水使用可　SS316L
	54W（18x3W）ノズル用アジャスタ付 Φ222 DC24V

	高効率光源、Cree又はEdison 3W高出力LED 本体材料：SUS316L に対応 (淡水・海水) 美しい仕上がりと完全防水構造強化ガラス、耐熱構造、耐衝撃性構造標準1ｍケーブル付属（3芯/5芯）UL SOW又はVDEゴムシースニッケル塗装真鍮ケーブルグランドPG13.5 長期寿命実現40000時間以上 IP68 完全防水性構造照射角度：10度～90度から選択可能付属ケーブルの長さはご要望に応じて変更可能照射角度：10度 25度 30度 45度 60度 90度動作電圧：AC12V / DC12V / DC24V 制御：RDM、DMX512（3ch）、DALI（ 3ch）、自動色変換オプション

　中心穴径　Φ64mm　・・・　Φ64mm以下の噴水ノズルに適用。
　中心穴に合わせて噴水をセットしてください。穴の内側にTAPはありませんので、ノズル・ランプもそれ　ぞれ真上に向けて固定設置して使用してください。

品名･型番	仕様	サイズ	価格
LF-FT54W316X-A	消費電力：18x3W(54W) LED：CREE 入力電圧：DC24V 単色：2700-3000K 4000-4500K 　　　　5000-5500K 　　　　6000-6500K 　　　　青・緑・赤・黄	本体： Φ222x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	107708円

LF-FT54W316X-A RGB 3in1 DMX512	消費電力：18x3W(54W) 入力電圧：DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ222x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	131112円

LF-FT54W316X-A 6xR6xG6xB	消費電力：18x3W(54W) 入力電圧：DC24V 3ch R/G/B/V+ コントローラー別売り	本体： Φ222x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	105840円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

品名･型番	仕様	サイズ	価格
LF-FT72W316X-A RGBW 4in1 DMX512	消費電力：24x3W(72W) 入力電圧：DC24V 4ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体： Φ222x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	171288円

LF-FT72W316X-A 18xR18xG18xB18xW	消費電力：24x3W(72W) 入力電圧：DC24V 4ch R/G/B/V+ コントローラー別売り	本体： Φ222x48mm 重量：5.0kg 照射角度 10° 25° 30° 45° 60° 90°	115992円

　標準付属ケーブル：
　単色（AC/DC12V用) SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（AC/DC12V用) SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。

Bangkok

　壁泉・滝・水流・河川・池・浅い水盤などに

壁泉・滝・垂直水流のライトアップ・噴水の横置き用　ブラケット付き照明　ステンレス製
海水・淡水　ハードクロムメッキ　SUS316Lステンレス鋳造水中スポットライト　 DC24V -　海中・海水水槽中の照明、洗浄剤などの濃度が気になる水盤・滝・噴水等、用途制限無し　水深<1m
海水・淡水利用				淡水のみ利用
SS316L RGBW 4in1
18W L326	12W	27W　DMX	36W　DMX	6/9W　DMX	12/18W DMX

壁泉下に最適	壁泉下に最適
背の低い「キャンドル型噴水」　の横き等に最適は薄型
SS316L RGBW 4in1	海水・淡水			淡水・DMX
18W（t=32）	12W（t=32）	横置き用専用スタンド		12/18W

噴水・水盤	噴水・水盤

　18W　L=326　横長水中用スタンド付　RGBW 4in1 照明

LED RGBW 4in1 波長
　R = 620-630 nm
　G = 520-530 nm
　B = 460-470 nm
　W = 6000K

レンズ：B48　30°
消費電力：6x3W（22.8W）
定格電流：950mA
全光束　：723 lm
保護等級：IP68 　IK08

B5QA0619

\ 66096

ハウジング　　　：ハードクロムメッキ　鋳型ステンレス　SUS316L
フロントカバー　：ハードクロムメッキ　鋳型ステンレス　SUS316L
ガスケット　　　：シリコンガスケット
ガラス　　　　　　：　ポリカーボネートカバー
レンズ材料　　　：光学用レンズ（透過率85%以上）
ケーブルグランド： IP68 PG-9 Niメッキ銅
LEDタイプ　　　　：　SMD3535 RGBW 4 IN 1 LED
PCB(基盤）　　　　：高品質放熱型アルミニウム基板　≧2.0W/mk
内蔵ドラーバー　：定電圧入力　定電流出力
電源ケーブル　　： H05RN-F ゴムシースケーブル
　　　　　　　　　　　　RGBW　　0.5m㎡ｘ5芯防水ケーブル　L=3m
製品サイズ　　　： L326xW67xH100 　首振り角度90度
水深　　　　　　　：水深1m以下
動作温度水温　：　-20℃～40℃　オーバーヒートセンサー：+75℃で自動停止
RGB 制御　：PWM RGBW 制御器　DMX 制御（DMX デコーダー中継）
保護等級：IP68

海水・淡水　12W（6ｘ2W) 水中スポットライト（長方形） SUS316L
　壁泉・滝下・水盤など・・・　幅100mm程度の水路・溝・堀など

　横長のB5TL型を滝の背面から、水の流れを美しく表現しています。スタンドにより、左右85度の角度
　に首振りが可能で、狭い場所への設置にも適しています。

前面カバー・本体：ハードクロムメッキ鋳造成形SUS316L ステンレススチール
前面カバー　　　　：ハードクロムメッキ SUS316L ステンレススチール
ガラス　　：T=5mm　強化ガラス
レンズ　　：透過率>85% 光学レンズ
ブラケット：ハードクロムメッキ鋳造成形SUS316L ステンレススチール
LED　　　：単色　日亜又はOSRAM　　RGB　SMD 3535 3in1 CHIP
ケーブルグランド：IP68 PG-11 ニッケル塗装銅
PCB　　　：高熱伝導率ｱﾙﾐ・係数>2.0W/mk
防水　　　：モールド成形シリコンガスケット、シリコングルー充填
使用環境　：水中　－20℃～ 40℃、水深1m
電源ケーブル：単色　H07RN-F 2x1.0mm2　L=3m　　　RGB　H07RN-F 4x1.0mm2　L=3m
　　　　　　　　　　付属ケーブルは 0.5m単位で追加可能。
調光制御　：PWM 調光制御器　1-10V PWM
RGB 制御　：PWM RGB 制御器　DMX 制御（DMX デコーダー中継）
色温度　　：　2000K 3000K 6000K 単色：青・緑・赤・黄・その他問い合わせ

品名･型番	仕様	サイズ	価格
B5TL0657	消費電力：6x2W(11.8W) 入力電圧：DC24V 491mA 単色CW：605 lm WW：520 lm その他単色：青・緑・赤・黄	本体：60x211xH65mm 含むマウントアングルガラスt=5mm 照射角度 30°	53352円

B5TL0618 RGB 3in1	消費電力：6x2W(16.8W) 入力電圧：DC24V RGB 3 in 1 286 lm	本体：60x211xH65mm 含むマウントアングルガラスt=5mm 照射角度 30°	70308円

　● B5TL0657　---------------------------------------------------------------------

　● B5TL0618　---------------------------------------------------------------------

　製品寸法詳細　　設置面に対して、台座を浮かすと最大　88度まで傾斜可能

　設置面に対する標準的な傾斜可能角度　85度

　流れ落ちる滝つぼ側からライトアップして全体を光で浮き上がらせています。

　単色で使用した場合

　RGBフルカラーを使用した場合

　 VTOP水中照明　ブラケット付水盤設置用 SUS316　本体・カバー
　単色・R+G+B・RGB 3in1・RGBW 4in1　DMXデコーダー内蔵

6W/9W 水盤用水没設置LEDブラケット付 B5FLシリーズSS316

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：EPISTAR/CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　L195xW63xH65mm
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　単色：PWM 調光制御器　1-10V PWM DALI
RGB 制御　：PWM RGB 制御器　DMX 制御（DMX デコーダー内蔵）

品名･型番	仕様	サイズ	価格
B5FL-5049	消費電力：3x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	L195xW63xH65mm	49140円

B5FL-5051 RGB 3in1DMX	消費電力：3x3W EPISTAR 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	L195xW63xH65mm DMXデコーダー内蔵	55188円

12W/18W 水盤用水没設置LEDブラケット付 B5BLシリーズSS316

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：EPISTAR/CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　L328xW63xH65mm
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　単色：PWM 調光制御器　1-10V PWM DALI
RGB 制御　：PWM RGB 制御器　DMX 制御（DMX デコーダー内蔵）

品名･型番	仕様	サイズ	価格
B5BL-5052	消費電力：6x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	L328xW63xH65mm	53352円

B5BL-5054 RGB 3in1DMX	消費電力：6x3W EPISTAR 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	L328xW63xH65mm DMXデコーダー内蔵	65988円

27W（9x3W）水中スポットライト　SUS316 IP68
　AC12V/DC12V/DC24V

品名･型番	仕様	サイズ
LF-UW27W316X-L	消費電力：9x3W(27W) 入力電圧：AC12V/DC12V/DC24V 単色：2700-3000K 4000-4500K 5000-5500K 6000-6500K 　　　　青・緑・赤・黄	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°
LF-UW27W316X-L 3xR3xG3xBDMX512	消費電力：9x3W(27W) 入力電圧： AC12V/DC12V/DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°
LF-UW27W316X-L RGB 3in1	消費電力：9x3W(27W) 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°
LF-UW27W316X-L RGB 3in1 DMX512	消費電力：9x3W(27W) 入力電圧： AC12V/DC12V/DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°
LF-UW27W316X-L 3xR3xG3xB	消費電力：9x3W(27W) 入力電圧：AC12V/DC12V/DC24V 3ch R/G/B/V+ コントローラー別売り	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°

　3in1 RGBライトについて、4線DALI型コントローラー仕様のライトをご希望の場合はご相談ください

　標準付属ケーブル：
　単色（AC/DC12V用) 　　 SOW 18AWGｘ3C　L=1m　・・・　1m単位で延長可能（1944円/m）
　RGB（DC12/24V用) 　　　SOW 18AWGｘ5C　L=1m　・・・　1m単位で延長可能（2160円/m）
　海水用・悪環境用には、SUS316L仕様の製作も可能です（数量・目的により見積もりします）。
　3in1 RGBライトについて、4線DALI型コントローラー仕様のライトをご希望の場合はご相談ください

36W（9x4W）水中スポットライト　SUS316 IP68
　AC12V/DC12V/DC24V

品名･型番	仕様	サイズ
LF-UW36W316X-L RGBW 4in1 DMX512	消費電力：9x4W(36W) 入力電圧： AC12V/DC12V/DC24V 3ch V+/V-/D+/D- (DMXﾃﾞｺｰﾀﾞｰ内蔵）コントローラー別売り	本体：270X95X145mm 重量：2.85kg 照射角度 10° 30°45° 60° 80°

　キャンドル型噴水、横置き型、浅い水路・水盤・池など

背の低い「キャンドル型噴水」　の横き等に最適は薄型
SS316L RGBW 4in1	海水・淡水		淡水・DMX
18W（t=32）	12W（t=32）	横置き用専用スタンド	12/18W

噴水・水盤	噴水・水盤

　18W　L=326　横長水中用スタンド付　RGBW 4in1 照明

LED RGBW 4in1 波長
　R = 620-630 nm
　G = 520-530 nm
　B = 460-470 nm
　W = 6000K

レンズ：B48　30°
消費電力：6x3W（17.3W）
定格電流：720mA
全光束　：649 lm
保護等級：IP68 　IK08

B4B0619

\ 55404

ハウジング　　　：ハードクロムメッキ　鋳型ステンレス　SUS316L
フロントカバー　：ハードクロムメッキ　鋳型ステンレス　SUS316L
ガスケット　　　：シリコンガスケット
ガラス　　　　　　：　ポリカーボネートカバー
レンズ材料　　　：光学用レンズ（透過率85%以上）
ケーブルグランド： IP68 PG-11 Niメッキ銅
LEDタイプ　　　　：　SMD3535 RGBW 4 IN 1 LED
PCB(基盤）　　　　：高品質放熱型アルミニウム基板　≧2.0W/mk
内蔵ドラーバー　：定電圧入力　定電流出力
電源ケーブル　　： H05RN-F ゴムシースケーブル
　　　　　　　　　　　　RGBW　　0.5m㎡ｘ5芯防水ケーブル　L=3m
製品サイズ　　　： L326xW67xH100 　首振り角度90度
水深　　　　　　　：水深1m以下
動作温度水温　：　-20℃～40℃　オーバーヒートセンサー：+75℃で自動停止
RGB 制御　：PWM RGBW 制御器　DMX 制御（DMX デコーダー中継）
保護等級：IP68

噴水横置き　12W（6ｘ2W)　海水・淡水　SUS316L　

　キャンドル型噴水・薄型　壁面・水底・専用スタンドスポットライト
　B4Bシリーズ　　

ハウジング：硬質クロムメッキ鋳型SUS316L
前面カバー：硬質クロムメッキSUS316L
ガラス：強化ガラスT=8mm
ガスケット：シリコンガスケット
レンズ：透過率85％光学レンズ
LED：SMD3535　RGB　3in1
ケーブルグランド：IP68　PG-11ニッケルメッキ銅
PCB：高熱伝導性アルミニウム
　　　　熱伝導係数　≥2.0w/mk
LEDドライバー　：　定電圧入力　定電流出力
専用ケーブル L=3m付
付属ケーブルは 0.5m単位で追加可能。
防水コネクター取り付け済みでの納品可。
単色：H07RN-F 2X1.0mm2L=3.0m
RGB：H07RN-F 4X1.0mm2L=3.0m

単色：青・緑・赤・黄・その他問い合わせ
使用温度範囲：-20℃～40℃
調光　：　Triac PWM 1-10V Dali
RGB制御　：PWM　DMX（外付けデコーダー）

品名･型番	仕様	サイズ	価格
B4B0657	消費電力：6x2W(12W) 入力電圧：DC24V 定格電流：500mA 単色CW：802 lm WW：687 lm その他単色：青・緑・赤・黄 IK 09	本体：Φ115x32mm stand=H80mm ガラスt=8mm 照射角度 B13/30°	48492円

B4B0618 RGB 3in1	消費電力：6x2W(16.8W) 入力電圧：DC24V R 220mA G 250mA B 250mA SMD3535　RGB 3 in 1 全光束　464 lm IK 09	本体：Φ115x32mm stand=H80mm 耐荷重：1.6kg ガラスt=8mm 照射角度 B48/30°	66960円

専用スタンド別売り品		Φ115mm x H32mm + W110 x x H80mm	7992円

　● B4B0657　---------------------------------------------------------------------

　● B4B0618　---------------------------------------------------------------------

12W/18W 淡水　水中スポットライト B4Bシリーズ　SS316
　薄型　壁面・水底・噴水用スポットライト

ハウジング・フロントカバー：
　ハードクロムメッキ鋳型ステンレス　SUS316
LED：
　単色/カラー　：CREE/OSRAM
　RGB　：EPISTAR/CREE
電源ケーブル：
　L=3m　H05RN-F2x1.0mm2　単色
　L=3m　H05RN-F5x0.75mm2　DMX　RGB3in1
製品サイズ：　Φ115xH33mm
水　深：　水深1m以下
動作温度水温：　-20℃～40℃
オーバーヒートセンサー内蔵
調光制御　：TRIAC PWM 1-10V Dali
RGB制御　：PWM　DMX（内蔵デコーダー）

品名･型番	仕様	サイズ	価格
B4B-4129	消費電力：6x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：2700K 6500K 青・緑・赤	Φ115xH33mm	43740円

B4B-4130 R+G+B DMX	消費電力：6x2W CREE/OSRAM 入力電圧：ACDC 12V/24V 照射角度：15/30/45/60° 色温度　：R+G+B	Φ115xH33mm	52272円

B4B-4131 RGB 3in1DMX	消費電力：6x3W CREE 入力電圧：ACDC 12V/24V 照射角度：30° 色温度　：RGB　3in1	Φ115xH33mm DMXデコーダー内蔵	56484円

　水中設置型LED 横置きアッパー型スポットライトシリーズ

噴水横置き・壁泉・水流ライトアップ・噴水の横置き用　ブラケット付き照明　ステンレス製
海水・淡水　SUS316L 水盤・水槽・滝・水路・噴水（単色・RGB・RGBW)　WAIKING社 AC/DC12V　DC24V -　小型で高出力、河川や水路、小型～中規模噴水等の照明に最適 -　選べる照射角度15°30°45°60°90°　から選択 -　首振り角度が自由、真横・下方向、垂直方向など自由　　　　　　　　　　　　　　　　　　　水深<1m -　DMX512デコーダー内蔵モデルあり
3/6W	6/9/12/18W	12/18/25W	12/18/25W	3W/6W

	12W RGBW4in1	12W RGBW4in1	12W RGBW4in1

　小形スタンド付きスポットライト　単色・RGB 3in1・RGBW 4in1
AC/DC12V　DC24用　CREE

海水・淡水　SUS316L 水盤・水槽・滝・水路・噴水（単色・RGB・RGBW)　WAIKING社　AC/DC12V　DC24V -　小型で高出力、河川や水路、小型～中規模噴水等の照明に最適 -　選べる照射角度15°30°45°60°90°　から選択 -　首振り角度が自由、真横・下方向、垂直方向など自由　　　　　　　　　　　　　　　　　　　水深<1m -　DMX512デコーダー内蔵モデルあり
3/6W	6/9/12/18W	6/9/12/18W	12/18/25W	12/18/25W	3W/6W

　HJ2100 小形水中スポットライト　単色・RGB・RGBW 4in1
　SUS316L　CREE LED 3W/6W

SUS316L材料により、耐環境性能の高い、コンパクトなスポットライト。CREE RGBW4in1チップ適用で高い演出性能を装備。

LED ： CREE
消費電力：3W　6W
色温度　：2700K　6200K　R+G+B RGBW4in1
レンズ　：強化ガラス　t=8mm
入力電圧：AC/DC12V　DC24V
動作周囲温度：-20℃～45℃
付属ケーブル：H05RN-F 2C 4C 5C　
本体材料：SUS316L
定格寿命：40000～50000hr
サイズ：Φ100xH55mm　スタンドW38xH61mm

品名･型番	仕様	サイズ
HJ2100 3W	消費電力：3W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約250 lm	サイズΦ100xH55mm スタンド　W38xH61mm 照射角度 15°30°45°60°90°

品名･型番	仕様	サイズ
HJ2100 6W	消費電力：6W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約500 lm	サイズΦ100xH55mm スタンド　W38xH61mm 照射角度 15°30°45°60°90°
HJ2100 6W R+G+B	消費電力：6W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ100xH55mm スタンド　W38xH61mm 照射角度 15°30°45°60°90°
HJ2100 6W R+G+B　DMX	消費電力：6W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ100xH55mm スタンド　W38xH61mm 照射角度 15°30°45°60°90°

　HJ2150 小形水中スポットライト　単色・RGB・RGBW 4in1
　SUS316L　CREE LED 6W/9W/12W/18W

SUS316L材料により、耐環境性能の高い、コンパクトなスポットライト。CREE RGBW4in1チップ適用で高い演出性能を装備。

LED ： CREE
消費電力：6W 9W 12W 18W
色温度　：2700K　6200K　R+G+B RGBW4in1
レンズ　：強化ガラス　t=8mm
入力電圧：AC/DC12V　DC24V
動作周囲温度：-20℃～45℃
付属ケーブル：H05RN-F 2C 4C 5C　
本体材料：SUS316L
定格寿命：40000～50000hr
サイズ：Φ150xH57mm　スタンドW45xH84mm

品名･型番	仕様	サイズ	価格
HJ2150 6W	消費電力：6W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約500 lm	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	28512円

HJ2150 6W R+G+B	消費電力：6W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	29700円

HJ2150 6W R+G+B　DMX	消費電力：6W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	33048円

品名･型番	仕様	サイズ	価格
HJ2150 9W	消費電力：9W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約750 lm	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	30888円

HJ2150 9W R+G+B	消費電力：9W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	32076円

HJ2150 9W R+G+B　DMX	消費電力：9W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°	35424円

　12W

品名･型番	仕様	サイズ
HJ2150 12W	消費電力：12W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約960 lm	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°
HJ2150 12W R+G+B	消費電力：12W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°
HJ2150 12W R+G+B　DMX	消費電力：12W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°
HJ2150 12W RGBW 4in1	消費電力：12W 入力電圧：DC12V/DC24V 4ch V+/R/G/B/W コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°

　18W

品名･型番	仕様	サイズ
HJ2150 18W	消費電力：18W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約1400 lm	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°
HJ2150 18W R+G+B	消費電力：18W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°
HJ2150 18W R+G+B　DMX	消費電力：18W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ150xH57mm スタンド　W45xH84mm 照射角度 15°30°45°60°90°

　HJ2180 小形水中スポットライト　単色・RGB・RGBW 4in1
　SUS316L　CREE LED 12W/18W/25W

SUS316L材料により、耐環境性能の高い、コンパクトなスポットライト。CREE RGBW4in1チップ適用で高い演出性能を装備。

LED ： CREE
消費電力：12W 18W　25W
色温度　：2700K　6200K　R+G+B RGBW4in1
レンズ　：強化ガラス　t=8mm
入力電圧：AC/DC12V　DC24V
動作周囲温度：-20℃～45℃
付属ケーブル：H05RN-F 2C 4C 5C　
本体材料：SUS316L
定格寿命：40000～50000hr
サイズ：Φ180xH70mm　スタンドW45xH108mm

　12W

品名･型番	仕様	サイズ
HJ2180 12W	消費電力：12W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約960 lm	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2180 12W R+G+B	消費電力：12W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2180 12W R+G+B　DMX	消費電力：12W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2180 12W RGBW 4in1	消費電力：12W 入力電圧：DC12V/DC24V 4ch V+/R/G/B/W コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°

　18W

品名･型番	仕様	サイズ
HJ2180 18W	消費電力：18W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約1400 lm	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2180 18W R+G+B	消費電力：18W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2180 18W R+G+B　DMX	消費電力：18W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°

　25W

品名･型番	仕様	サイズ
HJ2150 25W	消費電力：25W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約2000 lm	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2150 25W R+G+B	消費電力：25W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°
HJ2150 25W R+G+B　DMX	消費電力：25W 入力電圧：DC12V/DC24V DMX D+/D-/V+/V- コントローラー別売り	サイズΦ180xH70mm スタンド　W45xH108mm 照射角度 15°30°45°60°90°

　HJ2075 小形水中スポットライト　単色・RGB
　SUS316L　CREE LED 3W/6W

SUS316L材料により、耐環境性能の高い、コンパクトなスポットライト。CREE RGBW4in1チップ適用で高い演出性能を装備。

LED ： CREE
消費電力：3W　6W
色温度　：2700K　6200K　R+G+B
レンズ　：強化ガラス　t=8mm
入力電圧：AC/DC12V　DC24V
動作周囲温度：-20℃～45℃
付属ケーブル：H05RN-F 2C 4C 5C　
本体材料：SUS316L
定格寿命：40000～50000hr
サイズ：Φ75xH79mm　スタンドΦ60xH49mm

品名･型番	仕様	サイズ
HJ2075 3W	消費電力：3W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約250 lm	サイズ：Φ75xH79mm スタンドΦ60xH49mm 照射角度 15°30°45°60°90°

品名･型番	仕様	サイズ
HJ2075 6W	消費電力：6W 入力電圧：DC12V/DC24V 単色：2700K 6200K 　　　　青・緑・赤全光束；約500 lm	サイズ：Φ75xH79mm スタンドΦ60xH49mm 照射角度 15°30°45°60°90°
HJ2075 6W R+G+B	消費電力：6W 入力電圧：DC12V/DC24V 3ch V+/R/G/B コントローラー別売り	サイズ：Φ75xH79mm スタンドΦ60xH49mm 照射角度 15°30°45°60°90°
