情報機器用 冷却装置 アピステ
ラック専用クーラー
|
CPUの高性能化や高密度実装による放熱効率の低下によって、サーバの発熱量はこの数年間で約3倍以上まで増加していると言われています。熱をもてばサー
バの故障率は上がり、熱暴走からシステム停止という最悪の事態を引き起こします。今やネットワーク社会の心臓ともいえるサーバをシステムダウンから守る熱
対策は急務です。
一般のオフィスで、それだけの冷却はいままで「不可能」でした。アピステの情報機器用専用クーラーが、システム管理者の「お悩み解決!」。 |
|
ITCシリーズ カタログ  |
|
|
低コストで導入、ピンポイントの冷却効果。水周りの工事は、一切不要です。だから、テナントビルでも導入可能、設置工事も簡単、短期間で完了。そのうえ、冷却効果は抜群です。
|
 |
一般の既設冷却装置導入における「問題点」 |
オフィス用天井クーラーでは、ラックを均等に冷却できません。 |
マシンルームでは、情報機器を冷却する為に大きな排水工事はできません。 |
|
|
|
|
ラックマウント型サーバー用クーラーITC-M1700AS(N) |
 |
ITC-M1700AS(N)は、最薄の4Uを実現したコンパクトボディで、サーバラック内にスライド収納可能なラックマウントクーラーです。工静圧のファンによりサーバ吸気部へ冷気を確実に供給します(※オープンラックorメッシュラックの場合)。これによりサーバ内の温度上昇によるトラブルを回避することが可能です。また全体の空調と比べ、必要ラックのみの冷却となるためランニングコストの大幅な削減が可能となります。入力電源はAC100V仕様。通常のアース付きコンセントに対応しますので、容易に電源がとれます。また建物を改築・改装することなく設置が可能ですので、イニシャルコストも抑えることが可能です。メンテナンスに関しては定期的な点検をサポートするために「メンテナンス時期のお知らせ機能」を搭載していますので安心してご使用いただけます。 |
|
|
4Uタイプ・ラックマウント型クーラー。
低騒音(58dB以下)で、更に導入コストも抑えた専用クーラーの新しい常識です。 |
|
クーラーは全て空冷式、ハイパワー、静音、簡単設置!これは研究と実績の成果です。コントローラ1Uが必要です。 |
ノンドレイン により、面倒な排水・配管工事が不要。 |
|
|
型番
 |
構成
 |
仕 様
 |
冷却能力 |
価格 |
数量/注文 |
|
コンプレッサー
式クーラー
|
H176(4U)
×W428
×D1080
45kg |
1500/1700(50/60Hz) |
\1,134,000 |
|
− |
コントローラー |
H44(1U)
×W420
×D150 |
− |
− |
本体に含む |
専用排気
チャンバーユニット |
2m専用ダクト付 |
− |
− |
\178,500 |
|
標準設置工事費用(開梱・組立・取付・運転確認) ・・・・1基 |
\210,000 |
|
設置用機材等(ブレーカ、電源コード、その他雑材) |
− |
工事費に含む |
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
|
ITC-AR1300S/AR2200Sはスタンドアロン型のサーバラック専用クーラーです。分岐ダクトより冷気を供給することにより、サーバの吸気温度を最適にコントロールすることが可能です。室外機が発生しないため、建物を改築・改装することなく設置が可能です。入力電源もAC100V仕様。プラグは通常のアース付きコンセントに対応していますので、移動も簡単に行えます。また新開発のドレン水自動気化ユニットを登載。クーラーから排出されるドレン水の処理を本体内で処理することが可能です。水の廃棄作業や、配管工事の必要がありません。メンテナンスに関しては定期的な点検をサポートするために「メンテナンス時期のお知らせ機能」を搭載していますので安心してご使用いただけます。 |
|
サーバラック用クーラー ITC-AR1300S
|
|
小型・低騒音(50dB)で、更に導入コストも抑えたスポットクーラーの新しい常識です。 |
|
クーラーは全て空冷式、ハイパワー、静音、簡単設置!これは研究と実績の成果です。 |
ドレンレス構造 により、面倒な排水・配管工事が不要。 |
|
|
型番
 |
構成
 |
仕 様
 |
冷却能力 |
価格 |
数量/注文 |
ITC-AR1300S
|
コンプレッサー
式クーラー
|
H900×W400×D300
(mm) 42kg |
1100/1300
(50/60Hz) |
\861,000 |
|
− |
内蔵型ドレン
気化ユニット |
− |
− |
− |
− |
専用排気チャンバーユニット |
2m専用ダクト付 |
− |
− |
\157,500 |
|
標準設置工事費用(開梱・組立・取付・運転確認) ・・・・1基 |
\168,000 |
|
設置用機材等(ブレーカ、電源コード、その他雑材) |
− |
− |
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

制御盤用クーラー (情報機器/産業機器)  |
 |
ラック・制御盤対応型クーラー ENCシリーズ  |
制御盤用クーラーは、発熱量の多い電子機器を収納している制御盤を確実に冷却します。また制御盤を密閉化することにより、防塵、除湿の効果も同時に得ることができます。外気温度が高い現場、湿度が高い現場、オイルミストが飛散する現場において、その実力を発揮します。アピステ制御盤クーラーは各種機能に加え、CCC、UL,CEなど各国規格品のラインナップも充実しています。 |
|
|
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
オールステンレス屋外用FAクーラー  |
 |
屋外用オールステンレスFAクーラーENCHDシリーズ |
|
|
私たちの周りでは、実にさまざまな用途のコントロールボックスが過酷な屋外環境下に設置されています。しかも、IT化・高度情報化の波に乗り、従来 の工場・プラント施設にとどまらず、都市部・市街地・ビル・高速道路などの身近な生活基盤や高度情報通信設備などにも広がっています。
屋外環境という過酷な条件での電子機器の温度対策として、屋外専用クーラーのENC-HDシリーズを業界で初めてラインナップしました。 |
|
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
ペルチェ式電子クーラー |
 |
サーバ用電子クーラー
NRCノンフロン  |
|
型番
 |
構成
 |
仕 様
 |
冷却能力 |
価格 |
数量 |
注文 |
NRC-50AL
|
小型側面取付タイプ |
H262×W234×D175mm
6.5kg |
55W |
\126,000 |
|
NRC-100AL
|
小型側面取付タイプ |
H395×W250×D175mm
9.5kg |
110W |
\189,000 |
|
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
ラック用クーラー・制御盤クーラー用 専用周辺機器
|
ドレン水蒸発機 ENC-007A-100/ ENC-014A-IT |
FAクーラーから発生するドレン水を蒸発処理可能。 |
 |
騒音値40dbを実現(ENC-007A)
従来型は、ユニット内部に水を跳ね上げるモータがあり、水がユニット内壁にぶつかる音で騒音値が上昇していましたが、新方式の採用で騒音値40db(ENC-007A)を実現し、騒音値低減化に成功しました。 |
 |
諸々の安全設計
蒸発および加熱用ヒーターがそれぞれ独立した異常高温遮断回路を内蔵し、火災対策は万全です。更に本体は二重構造で、外板部が高温にならない構造となっています。 |
 |
吐出口温風温度は外気+5〜10℃
従来のドレン蒸発ユニットは、その構造上、どうしても吐出口から出る温風が高温になりがちでしたが、アピステは新方式によりこの問題を解消しました。 |
オーバーフロー警報出力標準装備
万一、気化しきれない水が本体からあふれ出そうになった場合には、専用の水位センサがその異常を感知し、直ちに外部へ警報出力される安心構造です。 |
乱流加熱風+電子加熱式水蒸気化方式
微細蒸発風により吹出口から湯気が見えず、ユニット周辺が結露して水浸しになりません。 |
 |
乱流加熱風+電子加熱式水蒸気化方式とは?
まず電子加熱式によりドレン水を水蒸気化(この時、水蒸気化された湯気は粒子が大きく結露しやすい状態)、次にシーズヒーターで加熱した空気を乱流気化する過程で、水蒸気粒子をより微細化し外気へ放出。これがアピステ独自の乱流加熱風+電子加熱式水蒸気化方式です。 |
|
|
|
形式 |
ENC-007A |
ENC-014A |
処理方式 |
乱流加熱風+電子加熱式水蒸気化方式 |
性能 |
ドレン水処理能力(g/h) |
700 |
1400 |
使用周囲温度(℃) |
20〜45 |
使用周囲湿度(%RH) |
10〜80(但し結露なきこと) |
外観 |
外形寸法(H×W×D)(mm) |
370×333×162 |
419×335×200 |
質量(kg) |
10 |
12.2 |
電源 |
定格電圧(V) |
単相AC200 |
消費電流(A)(MAX) |
4.3(ドレン満水時) |
7.0(ドレン満水時) |
起動電流(A) |
4.5 |
7.5 |
消費電力(W)(MAX) |
850 |
1375 |
保護機能 |
蒸発器ヒータ:温度ヒューズ(128℃ OFF)
加熱用ヒータ:バイメタルサーモスタット(65℃ OFF) |
蒸発器ヒータ:温度ヒューズ(152℃ OFF)
加熱用ヒータ:バイメタルサーモスタット(65℃ OFF) |
外部出力 |
オーバーフロー警告出力 |
|
 |
型番
 |
構成
 |
仕 様
 |
冷却能力 |
|
数量 |
注文 |
ENC-014A-IT
(100V) |
ヒーター式ドレン蒸発器 |
H419×W335×D200
(mm) 12.2kg
|
水処理能力
1400g/h |
197,400 |
|
電源 単相 AC100V ±10% (50/60Hz) 、定格電流 :7.0A(ドレン水満水時) 、起動電流:7.5A
消費電力:1375W |
ENC-007A-100
(100V) |
ヒーター式ドレン蒸発器 |
H370×W333×D162
(mm) 10kg
|
水処理能力
700g/h |
134,400 |
|
電源 単相 AC100V ±10% (50/60Hz) 、定格電流 :4.3A(ドレン水満水時) 、起動電流:4.5A
消費電力:850W |
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
ダウンフロウユニット ITC-DFU-011/ 2U |
データセンタやマシンルームでよく見られる光景ですが、冷却器近辺は冷却ができていますが冷却器より遠いところはまったく冷えていないというケースがあります。ITC-DFU-011なら1台で冷却できていないラックへ冷気を引っ張り、冷却器近くのラックと同じ温度に保つことが可能です。
|
|

サーバラック用ファンユニット
ITC-DFU-011

「簡単」「明瞭」「安価」
3拍子揃ったサーバ用ファンユニット
19インチラックのマウントアングルに、設置用
専用(付属)金具を取り付け、差し込むだけ
|
|
|
型番
 |
構成
 |
|
|
数量 |
注文 |
ITC-DFU-011 |
1Uダウンフロー
ユニット |
9.6/11.4 |
|
|
名称 |
ITファンユニット |
型式 |
ITC-DFU-011 |
電源 |
単相 100V±10%(50/60Hz) |
消費電流(A) |
0.55/0.46 |
消費電力(W) |
36/31 |
騒音(dB) |
56/58 |
風量(m3/min) |
9.6/11.4 |
寸法 (mm) |
H77.8×W486×D350 |
質量(kg) |
5.3 |
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
注) 企業様での購入・再販の場合、締め支払いが可能です |
交換用専用フィルタ |
|
型番
 |
クーラー本体
 |
|
数量 |
注文 |
ENC-F-42 |
ENC-A1900S用 |
|
|
ENC-F-36 |
ENC-A1600EX用 |
|
|
ENC-F-34 |
ENC-1810L-IT用 |
|
|
ENC-F-33 |
ENC-1010L-IT用 |
|
|
ENC-F-30 |
ENC-007A用 |
|
|
ENC-F-29 |
ENC-014A用 |
|
|
ENC-F-28 |
ENC-AR510EX用 |
|
|
ENC-F-21 |
ENC-AR1110L用 |
|
|
|
 |
注) 設置側ラックへの追加工(ドア・側版・天板カット、電源、ラック周囲
断熱カバー等)は、別途
お見積もりさせていただきます。 |
注) 搬入・組み立て・設置・工事などのご要望は、
こちらから見積をご依頼ください。 |
|
制御盤用クーラー ダクトセット |
 |
●FAクーラーの取付けスペース問題を解消。
●盤内機器に制限されずに、最適の制御盤内環境を実現。
●取付けスペースはわずか150mm×150mmが2箇所(100mm×150mmもあります)。 |
天井取付型 |
側面取付型 |
 |
 |
|
制御盤クーラー機種名と一緒に見積依頼してください。 |
 |
盤用 ノンドレン除湿機 |
 |
飲料ボトルのラベラー制御盤のインバータ発熱による盤内温度上昇の対策に有効です。
インバータの熱トラブルが激減します。 |

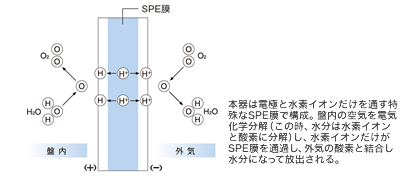

電気分解式
燃料電池の基本技術の1つである固体高分子電解質膜のSPE膜を採用。筐体内の水分を水素と酸素に確実に分解。SPE膜を通して水素イオンだけを盤外へ放出します。 |
 |
盤内の湿気を確実に除去
温度差を利用した凝縮現象で除湿を行う従来の除湿器が苦手としていた「温度差の出にくい冬期の低温時」でも、盤内の湿気を確実に除湿します。 |
 |
ドレン配管不要
電気分解式を採用したことにより、ドレン水の排出がなくなりました。結果、わずらわしかったドレン配管は不要。ドレン配管内でのパイプ詰まりのトラブルも発生しません。 |
省エネルギー設計
2Kの空間の除湿で消費電力はわずか4W(年間消費電力値)。多くの電力を取りにくい、山間部に設置した制御盤の除湿対策などにも最適です。 |
ロングライフ設計
SPE膜と直流電源回路のみで構成されており、ファンなどの回転部がないため、ノーメンテナンスによる長寿命、高信頼性を実現しています。 |
|
RDH-5J1 |
- 各種制御盤の結露対策に効果。
|
 |
取付タイプ |
盤内側面取付 |
使用周囲温度(℃) |
-10〜50 |
使用周囲湿度(%RH) |
90以下 |
外形寸法(mm) |
H170×W115×D45 |
質量(kg) |
0.8 |
定格電圧(V) |
単相AC100 |
消費電力(W) |
4 |
除湿能力(g/日) |
8 |
適用容積(m3) |
〜1 |
59400円 |
|
|
|
 |
 |
|
RDH-7J1 |
- 各種制御盤の結露対策に効果。
|
 |
取付タイプ |
盤内側面取付 |
使用周囲温度(℃) |
-10〜50 |
使用周囲湿度(%RH) |
90以下 |
外形寸法(mm) |
H200×W145×D45 |
質量(kg) |
1.0 |
定格電圧(V) |
単相AC100 |
消費電力(W) |
5 |
除湿能力(g/日) |
16 |
適用容積(m3) |
〜2 |
81675円 |
|
|
|
 |
 |
|
RDH-10J1 |
- 各種制御盤の結露対策に効果。
|
 |
取付タイプ |
盤内側面取付 |
使用周囲温度(℃) |
-10〜50 |
使用周囲湿度(%RH) |
90以下 |
外形寸法(mm) |
H245×W175×D55 |
質量(kg) |
1.3 |
定格電圧(V) |
単相AC100 |
消費電力(W) |
10 |
除湿能力(g/日) |
29 |
適用容積(m3) |
〜4 |
114345円 |
|
|
|
 |
 |
|
RDH-10J2 |
- 各種制御盤の結露対策に効果。
|
 |
取付タイプ |
盤内側面取付 |
使用周囲温度(℃) |
-10〜50 |
使用周囲湿度(%RH) |
90以下 |
外形寸法(mm) |
H370×W195×D55 |
質量(kg) |
2.0 |
定格電圧(V) |
単相AC100 |
消費電力(W) |
20 |
除湿能力(g/日) |
58 |
適用容積(m3) |
〜8 |
193050円 |
|
|
|
 |
 |
|
|
|
|
|
 |
 |
