| ﾐﾆｸﾘﾌﾟﾄﾝやｺﾝﾊﾟｸﾄ蛍光灯ﾊﾛｹﾞﾝのダウンライトにかわる、天井埋め込み型LEDランプ。 |
 |
ミニクリプトン電球をLED化するには、小型のLED電球を使用する解決法もあるが、小型化による照度レベルの限界もあり、電球での交換には、一定の限界があった。そこで登場したのが、器具一体型で天井の開口部にはめ込むだけという簡単な構造のLEDダウンライトです。
ミニクリプトンやコンパクト蛍光灯は、天井裏のスペースが狭く、器具を収容する空間が確保しにくい場所に使われる「浅型ダウンライト器具」より、高さが低く抑えられており、6W〜32Wまで、用途や場所に応じた解決策を提供しています。
ミニクリプトンのＬＥＤ化では、1/5〜1/10に、コンパクト蛍光灯でも1/2程度の省エネ効果をもたらします。
※）埋め込み型ダウンライトは、外付けLEDドライバーを使用しています。
複数台のランプを大容量電源に収納する場合は出力値に余裕をもって設計してください。 |
 |
| Φの数値は、埋め込み穴径のサイズです。下記の写真をクリックして製品の詳細をご確認下さい。 |
| |
|
|
|
| t=13mm 極薄タイプ・ダウンライトのスタンダード |
 |
GL-DL04 ・・・・ 13-15W蛍光灯/FDL13/40W電球の交換に |
 |
埋め込み穴径96mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：7.5W
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP20 |
 Φ96mm
※）調光回路には専用モデルをお使いください。
※）DC入力型はこちらをご覧ください
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 13W蛍光灯相当/40W電球程度 の明るさ |
| GL-DL04 |
消費電力：7.5W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：580 lm(6000K)
照度：550 lm(4000K)
照度：530 lm(3000K) |
Φ114×13mm
穴径Φ96mm
161g
(電源：GP-HS08N-21C CE/RoHs） |
|
|
|
|
| |
|

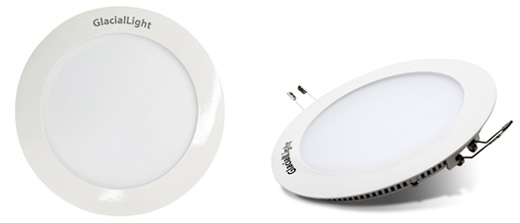

GL-DL06 ・・・・ 20W蛍光灯/FDL27/60W電球の交換に |
|
Φ160mm
埋め込み穴径160mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：12W
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP50
※）調光回路には専用モデルをお使いください。
※）DC入力型はこちらをご覧ください
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 20W蛍光灯相当/60W電球程度 の明るさ |
| GL-DL06 |
消費電力：10.9W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：980 lm(6000K)
照度：920 lm(4000K)
照度：900 lm(3000K) |
Φ180×13mm
穴径Φ160mm
316g
PSE
電源付
LPF-16-36 |
|
|
| GL-DL06 |
専用電源
GP-HS10P-36C (PSE無し）付 |
|
|
※） 消費税10％変更済み |
 |
|
|

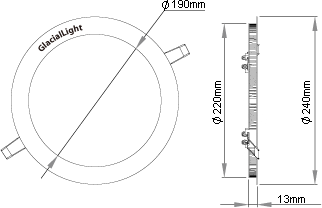

GL-DL08 ・・・・ 30-40W蛍光灯/FDL27-34/100W電球の交換に |
|
Φ220mm
埋め込み穴径220mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：18W
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP20
※）調光回路には専用モデルをお使いください。
※）DC入力型はこちらをご覧ください
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 30W蛍光灯相当/100W電球程度 の明るさ |
| GL-DL08 |
消費電力：17.3W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：1600 lm(6000K)
照度：1460 lm(4000K)
照度：1430 lm(3000K) |
Φ240×13mm
穴径Φ220mm
PSE
電源付
PLN-20-24 |
|
|
| GL-DL08 |
専用電源
GP-HS15P-22C1 700mA/14-24VDC
(PSE無し）付
670g |
|
|
※） 消費税10％変更済み |
|
|
|
| |

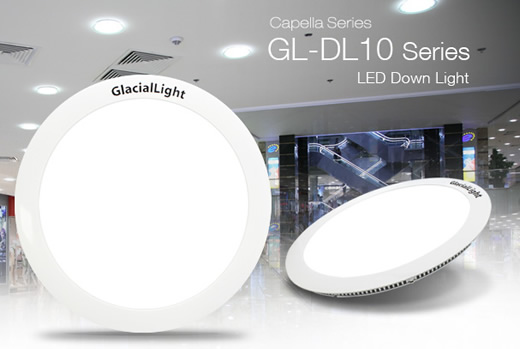

GL-DL10 ・・ 40-50W蛍光灯/FHT32-52/100-150W電球の交換に |
 |
Φ280mm
埋め込み穴径280mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：24W
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP20
※）調光回路には専用モデルをお使いください。
※）DC入力型はこちらをご覧ください
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 30W蛍光灯相当/100W電球程度 の明るさ |
| GL-DL10 |
消費電力：24W
入力電圧：21-36VDC 700mA
色コード：3000/4000/6000K
照度：2300 lm(6000K)
照度：2200 lm(4000K)
照度：2080 lm(3000K) |
Φ300×13mm
穴径Φ280mm
PSE
電源付
LPF-25-36 |
|
|
| GL-DL10 |
専用電源
GP-HS25P-36C (PSE無し）付
1kg |
|
|
※） 消費税10％変更済み |
|
| |
|
|
GL-DL06-IP ・・・・ 20W蛍光灯/FDL27/60W電球の交換に IP54 |
Φ150mm
 |
オプションのマウントベース未使用時は、埋め込み穴径150mmに適用し、器具高さが20mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：12W
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP54
|
|
| Type |
GL-DL06-IP-WW |
GL-DL06-IP-NW |
GL-DL06-IP-CW |
| 消費電力 |
10.8 W |
| 定格寿命 |
30,000 Hours |
| 入力電圧 |
100-240V AC
( Driver with cUL Certificate) |
| 力率 (PF) |
0.88 at 120V AC, 0.8 at 240V AC |
| CCT (色温度) |
3000K |
4000K |
6000K |
| 全光束 |
800 lm |
820 lm |
890 lm |
| 発光効率 |
74 lm/W |
76 lm/W |
82 lm/W |
| CRI (演色性)最小 |
80 |
80 |
80 |
| 照射角度 |
110° |
| サイズ |
Ф 161 x 20 mm |
| IP 保護等級 |
IP54 |
| 動作周囲温度 |
-20°C ~ +40°C |
| 付属LEDドライバー |
GP-HS10P-36C
(ドライバー出力：定電流 350mA, 24〜36V) |
| 製品重量 |
460 g (付属ドライバー含む) |
| 梱包 |
10 箱 / カートン |
| 埋め込み穴径 |
Ф 152 mm |
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 20W蛍光灯相当/60W電球程度 の明るさ |
GL-DL06-IP
+ GP-HS10P-36C
カバーマウント内
収納可能 |
GP-HS10P-36C
 |
100-240V AC
非PSE電源付110x35x25 mm |
|
|
GL-DL06-IP
+ 天井裏等への
別置き型 |
LPF-16-36相当 |
PSE
電源付
90-305V AC
148x40x32mm
210g
|
|
|
※） 消費税10％変更済み |
|
|
 |
 |
品名･型番 |
サイズ |
価格・ご注文 |
| GL-FR1658-06W |
Ф161x 55mm, 400g |
|
|
| GL-FR16108-06W |
Ф161 x 105mm, 670 g |
|
|
| GL-FR16153-06W |
Ф161 x 150mm, 920 g |
|
|
※） 消費税10％変更済み |
 |
|
GL-DL08-IP ・・・・ の交換に IP64 |
 |
| |
| Type |
GL-DL08-IP-WW |
GL-DL08-IP-NW |
GL-DL08-IP-CW |
| 消費電力 |
17.2 W |
| 定格寿命 |
30,000 Hours |
| 入力電圧 |
100-240V AC
( Driver with cUL Certificate) |
| 力率 (PF) |
0.88 at 120V AC, 0.8 at 240V AC |
| CCT (色温度) |
3000K |
4000K |
6000K |
| 全光束 |
1350 lm |
1400 lm |
1480 lm |
| 発光効率 |
78 lm/W |
81 lm/W |
86 lm/W |
| CRI (演色性)最小 |
80 |
80 |
80 |
| 照射角度 |
110° |
| サイズ |
Ф 208 x 20 mm |
| IP 保護等級 |
IP64 |
| 動作周囲温度 |
-20°C ~ +40°C |
| 付属LEDドライバー |
GP-HS15P-22C1
(ドライバー出力：定電流 700mA, 14〜24V、16.8W) |
| 製品重量 |
660 g (付属ドライバー含む) |
| 梱包 |
10 箱 / カートン |
| 埋め込み穴径 |
Ф 200 mm |
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| 20W蛍光灯相当/60W電球程度 の明るさ |
GL-DL08-IP
+GP-HS15P-22C1 |
GP-HS15P-22C1
 |
100-240V AC
非PSE電源付110x35x25 mm |
|
|
GL-DL08-IP
+ PSE電源
天井裏等への
別置き型 |
PLN-20-24相当 |
PSE
電源付
90-305V AC
148.5x38.5x28mm
180g
|
|
|
※） 消費税10％変更済み |
|
| |
|
 GL-DL04D ・・・・ 「調光」FDL13/40W電球の交換に |
Φ96mm
 |
埋め込み穴径96mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：7.5W
専用電源(付属）
CRI：>80Ra
調光ドライバー：下記参照
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-20〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP40
安全規格：CE、RoHs
一般型モデルはこちら
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
AC100V TRIAC調光対応型 一般の調光スイッチ回路に対応。 |
GL-DL04DL
GL-DL04DH |
消費電力：7.5W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：580 lm(6000K)
照度：550 lm(4000K)
照度：530 lm(3000K) |
Φ114×13mm
穴径Φ96mm
260g(電源付）
非PSE電源 |
|
|
※） 消費税10％変更済み
| ● TRIAC調光用付属電源： |
GP-TS10P-30L (AC-TRIAC 100-120V AC) 108x30.5x26mm 140g
GP-TS10P-30H (AC-TRIAC 200-240V AC) 108x30.5x26mm 140g
安全規格： CE FC RoHs IP65 |
 |
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| AC100V PWM調光対応型 PWM接続構成（参考） |
| GL-DL04DA |
消費電力：7.5W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：580 lm(6000K)
照度：550 lm(4000K)
照度：530 lm(3000K) |
Φ114×13mm
穴径Φ96mm
260g(電源付）
非PSE電源
GP-HS10P-24CA1
(for 1-10V
/PWM/Resistor) |
|
|
| GL-DL04DA |
消費電力：7.5W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：580 lm(6000K)
照度：550 lm(4000K)
照度：530 lm(3000K) |
Φ114×13mm
穴径Φ96mm
161g
PSE電源付 |
|
|
※） 消費税10％変更済み
● PWM調光用付属
純正電源：
|
 GP-HS10P-24CA1
(for 1-10V
/PWM/Resistor)
出力：350mA, 24V
非PSE |
● PWM調光用付属電源：
|
 LPF-25D-24（AC100V用 Meanwell）
148x40x32mm 360g
安全規格： PSE UL CE RoHs IP67 |
|
|
GL-DL06D ・・・・ 「調光」 FDL27/60W電球の交換に |
Φ160mm
 |
埋め込み穴径160mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：10.9W
専用電源(付属）
調光ドライバー：下記参照
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-25℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP50
安全規格：CE、RoHs
非調光（一般）型モデルはこちら
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| AC100V TRIAC調光対応型 一般の調光スイッチ回路に対応。 |
GL-DL06DL
GL-DL06DH |
消費電力：10.9W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：980 lm(6000K)
照度：920 lm(4000K)
照度：900 lm(3000K) |
Φ180×13mm
穴径Φ160mm
450g(電源付）
非PSE電源 |
|
|
※） 消費税10％変更済み
| ● TRIAC調光用付属電源： |
GP-TS10P-30L (AC-TRIAC 100-120V AC) 108x30.5x26mm 140g
GP-TS10P-30H (AC-TRIAC 200-240V AC) 108x30.5x26mm 140g
安全規格： CE FC RoHs IP65 |
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| AC100V PWM調光対応型 PWM接続構成（参考） |
| GL-DL06DA |
消費電力：10.9W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：980 lm(6000K)
照度：920 lm(4000K)
照度：900 lm(3000K) |
Φ180×13mm
穴径Φ160mm
450g |
|
|
※） 消費税10％変更済み
● PWM調光用付属
純正電源：
|
GP-HS10P-36CA
(for 1-10V
/PWM/Resistor)
出力：350mA, 36V
非PSE |
● PWM調光用付属電源：
|
LPF-25D-36（AC100V用 Meanwell）
148x40x32mm 360g
安全規格： PSE UL CE RoHs IP67 |
 |
|
GL-DL08D ・・・・ 「調光」FHT42/32/100W電球の交換に |
Φ220mm
 |
埋め込み穴径220mmに適用し、器具高さが13mmと非常に低く抑えられている。
メーカー：GracialTech
LED：(EPISTAR)
消費電力：17.3W
専用電源(付属）
調光ドライバー：下記参照
照射角度：110度
材料：アルミ フェースカバー：PC
動作温度：-25℃〜40℃
定格寿命：30000hr
製品保証期間：2年間
保護等級：IP20
安全規格：CE、RoHs
一般型モデルはこちら
|
|
品名･型番 |
仕様 |
サイズ |
価格・ご注文 |
| AC100V PWM調光対応型 PWM接続構成（参考） |
| GL-DL08DA |
消費電力：17.3W
入力電圧：付属電源参照
（50/60Hz)
色コード：3000/4000/6000K
照度：1600 lm(6000K)
照度：1460 lm(4000K)
照度：1430 lm(3000K) |
Φ240×13mm
穴径Φ220mm
670g |
|
|
※） 消費税10％変更済み
● PWM調光用付属
純正電源：
|
GP-HS15P-24CA
(for 1-10V
/PWM/Resistor)
出力：700mA, 24V
非PSE |
● PWM調光用付属電源：
|
LPF-25D-24（AC100V用 Meanwell）
148x40x32mm 360g
安全規格： PSE UL CE RoHs IP67 |
|
|
GL-EC013 Electronic Potentiometer |
 |
品名：GL-EC013
最大制御電圧：10Vdc
最低制御電圧：0.5Vdc
最大制御電流：40mA
周囲温度：-10℃〜40℃
サイズ：86Lx86Wx47Hmm
※） 消費税10％変更済み
|
|
 |
|
|
※ 製品の保証期間は、上記商品ごとに記載されています。
※ 100個以上のLOT購入希望の方は、見積依頼してください。
※ 現地調査及び取付・交換作業をご希望の方は、調査・見積依頼してください。
※ 製品寿命35,000時間保証。
※ LED蛍光灯の保守メンテナンスについては、別途お問い合わせください。
|
| |
| |
|
 更に詳しい内容をお知りになりたい方は、「LED照明専門」サイトをご覧ください。 |
|
