　LED照明　

商品がお決まりで、見積を
ご依頼希望の方は下記へ

商品をお探しの方は、下記より
各製品ページへお入り下さい

　チューブライト関係

　テープライト関係

　制御器・コントローラー

　LED照明用電源

　IP68防水ケーブル用コネクター

　　　ネオンフレックスLED

　　　装飾用ストリングライト

　　　シンフォニーテープライト

　　　RGBWストリップ

　　　RGBストリップ

　　　ダブルラインストリップ

　　　側面発光型ｽﾄﾘｯﾌﾟ

　　　色温度調色ストリップ

　　　WS2811デジタル

　　　装飾用ストリップライト

　　　RGB制御・中継機器

　　　DMXコントローラー

　ﾌﾟﾛｼﾞｪｸｼｮﾝ･ｽﾀｼﾞｵLED照明

　LED電球

　　　- 補助金・助成制度情報 -　

　　　- 最適照度推奨値 -　

　ソーラー充電型ボールライト
置くだけで演出効果抜群

　ソーラー充電型庭園ライト
置くだけで長期間自動点灯

　UVC紫外線殺菌照明

　LEDが光る、デザイン家具
IP68　屋外利用可

　LEDライン照明リモコン式　
調光制御　DIYセット

導入事例写真

lm(ルーメン)

ルーメン（lumen、記号 lm）は、光束の単位である。国際単位系 (SI) の単位の一つであるが、これとは別の定義によるANSIルーメン（アンシルーメン）もある。

Lux(ルクス）=照度

ルーメン毎平方メートル

平面状の物体に照射された光の明るさを表す心理的な物理量である。単位面積あたりに照射された光束と等しい。単位は、国際単位系ではルクス (lx) またはルーメン毎平方メートル (lm/m2) である。

光束（こうそく）

光源からある方向に放射されたすべての光の明るさを表す心理的な物理量である。単位は、国際単位系ではルーメン (lm) またはカンデラステラジアン (cd・sr)である。ランプの仕様は光源から放射される全ての方向の明るさを全光束として表すことが多い。

キッチン周辺での照明

階段ステップにも照明を

カメラ監視導入を支援

LED照明ご利用のヒント

会員登録

会員登録（無料）された方は、お買い上げ商品の決済時に最大5％の割引が適用されます。

　■　会員規約

販売店登録フォーム

19INCHJPで紹介する商品やサービスを貴社の販売チャネルに載せたい、再販をご希望の方のご案内はこちらでご覧いただけます。

掲載希望商品申請

貴社の商品を19INCHJPで紹介しませんか。掲載や販売に関するご案内はこちらでご覧いただけます。

企業向けソリューション

当サイトの商品を企業様でご購入検討されいる方。見積・請求・支払い条件等でご相談希望の方は、こちらから問い合わせください。

アカデミック・プログラム

当サイトの商品を学校・教育関係機関にてご購入検討されいる方。アカデミックプログラム適用の商品確認、ご相談希望の方は、こちらから問い合わせください。

販売店専用ページ

登録販売店様専用のページです。アクセスするには、IDとパスワードが必要です。

電話：0280-23-3501


LEDイルミネーション、LED間接照明、LEDネオンサイン、テープライト　DMX/PWM/DALI/0-10v各種LED制御機器、LED電源、コネクター

IP68 シリコン　水中・海水・温水・SPA　地上使用可　-40℃～+55℃

側面発光
SF15 12W/m～	SF17 10W/m～	SF08 10W/m～	SF09 5W/m～	SF21 12W/m～

単色・RGB RGBW	単色・RGB RGBW	単色	単色・RGB	単色・RGB RGBW
120°11.5x21mm	120°16.5x16.5mm	120°10x10mm	120°8x16.5mm	120°11.5x28mm

正面発光
SF16 13W/m	SF18 9-22W/m	SF10 -22W/m	SF06 10W/m

単色・RGB RGBW	単色・RGB RGBW	単色・RGB RGBW	単色
120°16.5x16.5mm	120°16.5x16.5mm	120°13.5x13.5mm	120°10x10mm
	３面発光

薄型正面発光		高出力/多彩なビーム角
SP01単色	SP01 RGB RGBW	SFW20	SFW20 RGBW

10/12W	10/12W	18W/m	23W/m
120°15x7mm	120°15x7mm	15°, 20°, 25°, 38°, 60°, 20° x 40°, 20° x 45°18x18mm
IP66 屋外・屋内用ポイントライト L=5m
IP66 0.6W	IP66 0.72W	IP66 1.44W	IP66 2W

DC12V 単色･RGB	DC12V　デジタル	DC12V	DC24V
IP68 水中・屋外使用可　単色・RGB　LEDネオンライトチューブ　(卸、小売）
RGB10x20	単色10x20	RGB15x26	単色15x26	RGB18x16正面


IP65 屋外・屋内・サイン・壁面・床面設置など（卸・小売）
側面発光	側面発光	正面発光	360°発光
10x20単色･RGB	15x26単色･RGB	18x16単色･RGB	Φ18単色･RGB


10x20デジタル	15x26デジタル	18x16デジタル	Φ18デジタル	調色ネオン



SPOT FREE LEDストリップ・・・　IP67屋外使用(シリコンチューブ付）　5m単位　DC24V(卸、小売）
RGB(3in1)	CCT制御	単色300	単色240	単色カラー

5mリール	5mリール	5mリール	5mリール	5mリール
IP68 水中用　テープ型　プール・プールサイド・水辺向け　ストリップライト
		常時高温可
IP68　STRIP 単色・RGB		9.6W/m 100℃ 単色・RGB

水深1ｍ		水深50cm

光が流れるシンフォニーLEDライト屋内用　屋外用IP65 IP67　--- （受注製作可能）
IC-1903 搭載　LEDテープライト
18W 32LED/m	10W 30LED/m	10W 30LED/m	ボタン制御	IR　制御

IC 30/m 幅12mm	IC 10/m 幅12mm	IC 10/m 幅10mm

LEDストリップライト・・・　FPC基盤にLEDをのせた、テープ型照明　DC入力（卸・小売）販売単位5m
特別な機能・性能を備えた高機能テープライト
COBタイプ IP20	COBタイプ　IP67	フルスペクトラム IP20	フルスペクトラム IP67

継目の無いテープ	継目の無いテープ	自然光に近い	自然光に近い
SMD2835 CC（定電流）IC搭載　180lm/W　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC24V 　　>80ra
2835-128 22W/m 4000 lm/m W=12mm		2835-64 22W/m 2100 lm/m W=10mm
非防水IP20	防水IP67	非防水IP20	防水IP67

SMD2835 CC（定電流）IC搭載　>95Ra　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC12V/24V 　W=10mm　>95ra
2835-120　19.2W/m　1800 lm/W		2835-60　14.4W/m　1200 lm/W
非防水IP20	防水IP67	非防水IP20	防水IP67

SMD5630 CC（定電流）IC搭載　>95Ra　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC12V/24V 　W=10mm～12mm　>95ra
5630-126 22.2W/m 2400 lm/W W=12mm		5630-35 14.4W/m 1700 lm/W W=10mm
非防水IP20	防水IP67	非防水IP20	防水IP67

間接イルミネーション照明用　SMD2835 ストリップLED照明　W=8mm
2835-60 9.6W/m　　CW（6000-6500K）　WW（2400-2600K）　　 DC12V/DC24V 　W=8mm-15mm
IP20		IP67

間接イルミネーション照明用　SMD5050 低照度・ストリップLED照明　W=10mm～15mm
5050-120　28.8W/m　　CW 　WW 　赤　青　緑　黄*　RGB 　 DC12V/DC24V 　W=15mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
5050-60　14.4W/m　　CW 　WW 　赤　青　緑　黄*　RGB 　 DC12V/DC24V 　W=10mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
5050-30　7.2W/m　　CW 　WW 　赤　青　緑　黄*　RGB 　 DC12V/DC24V 　W=10mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
間接イルミネーション照明用　SMD3528 低照度・ストリップLED照明 W=8mm～15mm
3528-240　19.2W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=15mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-120　9.6W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-60　4.8W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-30　2.4W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり

特殊仕様LEDストリップ（テープ型）照明（卸・小売）　販売単位5m
赤外線テープライト　波長840-845nm
3528 4.8W IP20	3528 4.8W IP67	3528 9.6W IP20	3528 9.6W IP67

840-845nm	840-845nm	840-845nm	840-845nm

食品展示用テープライト　WW+PW+赤
5050 7.2W IP20	5050 7.2W IP54	5050 7.2W IP67	5050 7.2W IP68

5050 14.4W IP20	5050 14.4W IP54	5050 14.4W IP67	5050 14.4W IP68


植物育成用テープライト
5050 14.4W IP20/IP67	5050 14.4W IP20/IP67	5050 14.4W IP20/IP67

R:B=4:1	R:B=5:1	R:B=9:1
4in1　植物億世用テープライト(色合い調整可能：外部コントローラー制御）
5050　19.2W IP20/IP67
	Red:660-665nm Blue: 450-455nm


CCT調整		側面発光 SMD335
19.2W　非防水	9.6W 非防水･防水	4.8W　非防水/防水	4.8W　防水IP67	9.6W 防水/非防水

角度曲げ調整可能				折り曲げ可
SMD5630	SMD3535/RGB	SMD3528		SMD3528

特殊RGBフルカラーテープライト
高出力RGBX(4in1)		高出力RGB+X		WRGBW 5in1


1LED切断可能	2LED切断加工			食品向け照明


イルミネーションLED ・・・樹木・建物・庭・壁など電源付（PVCタイプ/ゴムタイプ）（卸・プロジェクト専用）
ｽﾄﾘﾝｸﾞ 100/10m	ﾈｯﾄ(1000x2000)	ｶｰﾃﾝ(2000x3000)	つらら 120/5m


IP54 屋内用ウインドウライト・・・・光のラインでデザインを作る
12W　180°	3/9W 360°

DC24V	DC24V
AC入力/AC出力型LED専用アクセサリー
DMX/RGB


DC入力型LED専用コントローラー（卸・小売）
●　3ch　リモコン　RGBコントローラー
RGB/DMX 360W 16色+8ﾌﾟﾛｸﾞﾗﾑ	RGB/DMXｽﾚｰﾌﾞ	24Keyﾘﾓｺﾝ576W カスケード可

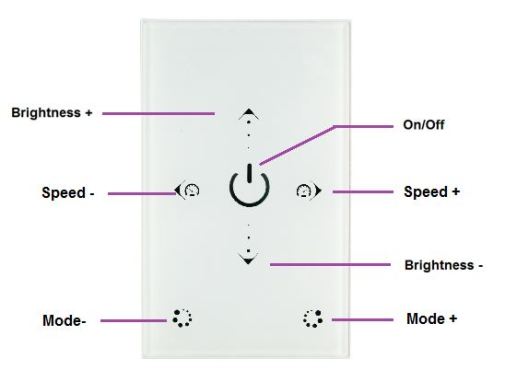

●　タッチパネル式RGB　コントローラー			●　ボリュームSW	●　ボタン式
壁付埋設型 4Ax3ch 144/288W			PWM-RGB 220W/450W	ボタン式(RF無線) 3ch(90-450W)

			ダイヤル式	ボタン式



デジタルIC LEDコントローラー（卸・小売）
WS2811制御	RGBデジタル



DC対応　RGBWコントローラー（卸・小売）
RGBW/DMX 360W	RGBW/DMXｽﾚｰﾌﾞ	RGBW DC12/24V 192/384W	壁埋設型 3Ax4CH 72W/288W

IRリモコン	IRリモコン	タッチパネル

RGBW 240W/480W	IP67 4CH BC-R4-WP			RGBW アンプ 12V/384W 24V/768W

ダイヤル式	DC12/24V 240/480W


DC対応　調光コントローラー（卸・小売）
●　壁埋め込み型タッチ式調光コントローラー			●　0-10ｖ無段階ｱﾅﾛｸﾞ調光ｺﾝﾄﾛｰﾗｰ
1ch 4A 12V<144W, 24V<288W	BC-320-6A PWM調光	K1 PWM調光	1ch 0-10v調光ノブ	1ch 0-10vドライバー

144W/288W	72W/144W	144W/288W

BC-320-010V 1-10V/0-10v調光	BC-331-WP 4CH 1-10v調光

リモコン制御	5Ax4ch DC12/24V

●　DALI規格バスパワー調光コントローラ
Digital Addressable Lighting Interface
DALI規格バスパワー	DALI規格ﾏｽﾀｰｺﾝﾄﾛｰﾗｰ	DALI規格ＤＣドライバー	DALI規格バスパワー	DALI規格AC コンバーター


DC対応　調色コントローラー（卸・小売）
壁面埋設型タッチ	ボリュームSW

	デジタル表示
アンプリピーター（卸・小売）
BC-964-WP IP67ﾊﾟﾜｰﾘﾋﾟｰﾀｰ		BC-960-8A パワーリピーター	BC-960-5A パワーリピーター

RGBW　4CH DC5-24V		RGB 3CHx8A DC12/24V	RGB 3CHx5A DC12/24V

RGBアンプ 3x8A 288/576W		RGBW アンプ 12V/384W 24V/768W	1ch アンプ 12V/300W 24V/600W	IP68 DMXリピ-ター

DMXコントローラー・デコーダー・リピーター（卸・小売）
SLESA-u11		BC100 DMX	DMX コントローラー

PCソフト連携			PC不要操作簡単

DMXﾃﾞｺｰﾀﾞｰ IP67　4CH	DMXﾃﾞｺｰﾀﾞｰ IP68 3/4ch

DC12/24V	DC12/24V 液晶･ﾎﾞﾀﾝ設定


UTP延長/2分岐	液晶･ﾎﾞﾀﾝ設定	DIPｽｲｯﾁ設定	RJ45入出力	調光用

		IP68 DMXリピ-ター	DMX延長分配 DSP-8	DMX延長増幅 DSA-01

			信号・電源分岐	DMXを延長


DMX-SPI コントローラー（卸・小売）
BC-210		BC-204	BC-216	CL-404R

10A 50/120/240W		Artnet対応	ArtNet対応








周辺部品・パーツ（卸・小売）
LEDストリップライト(テープ型）用
4Pコネクター	4P中継	2P	2Pｽﾄﾘｯﾌﾟ用	2Pｽﾄﾘｯﾌ中継

4Pｽﾄﾘｯﾌﾟ用	4Pｽﾄﾘｯﾌ中継	4Pｱﾀﾞﾌﾟﾀｰ	4P中継ｹｰﾌﾞﾙ

防水2P	DC	DC2P	中継コード

2Pﾘｰﾄﾞ線	2Pﾘｰﾄﾞ線	2Pﾘｰﾄﾞ線防水

4Pﾘｰﾄﾞ線	4Pﾘｰﾄﾞ線	4Pﾘｰﾄﾞ線防水

LED専用電源（卸・小売）
IP65 屋内用防滴 DC24V出力
600Ｗ　24V	320Ｗ　24V	240W　24V	185W　24V	150W　24V

120W 24V	100W　24V	80W　24V	60W　24V	40W　24V

IP67 屋外防水　DC12V出力
90Ｗ 24V	60Ｗ 24V	40Ｗ　24V	25W　24V

屋内用非防水　DC12/24V
150W 24V	100W 24V	50W 24V

IP65 屋内用防滴　DC12V出力
600Ｗ12V	320Ｗ　12V	240W　12V	185W　12V	150W　12V

120W 12V	80W　12V	40W　12V

IP67 屋外防水　DC12V出力
60Ｗ 12V	40Ｗ　12V	25W　12V	16W　12V

屋内用非防水　DC12/24V
150W 12V	100W 12V	50W 12V	65W 12V	48W 12V

				48W 5A電源


LED照明用防水コネクター
IP68 コネクター
ワンタッチクリップ式ワイヤー固定方式　ファストコネクター
ネジ無しT型	ネジ無しJJ型	ネジ無しJJ型
			スクリュウレスワンタッチコネクター
Φ5-9mm Φ9-12mm	Φ5-9mm Φ9-12mm	Φ5-9mm Φ9-12mm Φ10-14mm

スクリュー圧接型ワイヤー固定方式

M16 JJ-2P/3P	M20 JJ 2/3/4/5/6P	M25 JJ 3P/4P/5P

Φ3.5-7mm Φ7-10mm	Φ5-9mm Φ9-12mm	Φ5-9mm Φ9-12mm Φ10-14mm

M20T 3分岐 2P/ 3P/4P	M25T 3分岐 2/3P	PGT2 3分岐 2/3/4P	PGT5　3分岐 2/3/4/5P

Φ5-9mm Φ9-12mm	Φ5-9mm Φ9-12mm Φ10-14mm	Φ6-12.5mm 2/3ｘAWG18	Φ6-12.5mm

スクリュー圧接型アダプター固定方式
M25I JJ型	M25TC　3分岐	M25Y　3分岐	PGT3　3分岐

2/3/4/5P アダプター付	2/3/4/5P アダプター付	2/3/4/5P アダプター付	2/3/4/5P アダプター付
Φ5-9mm Φ9-12mm Φ10-14mm	Φ5-9mm Φ9-12mm Φ10-14mm	Φ5-9mm Φ9-12mm Φ10-14mm	Φ6-12.5mm

LCH JJ型	LCH 3分岐

3x2.5sq用アダプター	3x2.5sq用アダプター
Φ5-8mm Φ7-10mm Φ10-12.8mm	Φ5-8mm Φ7-10mm Φ10-12.8mm

IP68　防水型ジョイントボックス
M20684T ４分岐型	M20683T ３分岐	M2068XL 10分岐

M20：5-9mm 9-12mm M16：3.5-7mm 7-10mm	M20：5-9mm 9-12mm M16：3.5-7mm 7-10mm	M20：5-9mm 9-12mm

IP68　防水型ジョイントボックス　機器収納・ケーブルJB用（ケーブルグランド注文加工）
268x198x102	268x198x102	331x256x109

ABS AK-10602-A2	ABS SG11x16 AK-10602-A2-SG	ABS AK-10604-A2

IP65　防水型ジョイントボックス
3分岐型

Φ10mm以下

非防水コネクター
ワンタッチ式JJ 1-1	ワンタッチ式JJ 2-2	JJ接続	T分岐	3分岐ジョイント

			在庫あり	ゲル充填型在庫有

　ＬＥＤネオンチューブライト

IP68 シリコン　水中・海水・温水・SPA　地上使用可　-40℃～+55℃
側面発光
SF15 12W/m～	SF17 10W/m～	SF08 10W/m～	SF09 5W/m～	SF21 12W/m～

単色・RGB RGBW	単色・RGB RGBW	単色	単色・RGB	単色・RGB RGBW
120°11.5x21mm	120°16.5x16.5mm	120°10x10mm	120°8x16.5mm	120°11.5x28mm

正面発光
SF16 13W/m	SF18 9-22W/m	SF10 -22W/m	SF06 10W/m

単色・RGB RGBW	単色・RGB RGBW	単色・RGB RGBW	単色
120°16.5x16.5mm	120°16.5x16.5mm	120°13.5x13.5mm	120°10x10mm
	３面発光

薄型正面発光		高出力/多彩なビーム角
SP01単色	SP01 RGB RGBW	SFW20	SFW20 RGBW

10/12W	10/12W	18W/m	23W/m
120°15x7mm	120°15x7mm	15°, 20°, 25°, 38°, 60°, 20° x 40°, 20° x 45°18x18mm

IP68 水中・屋外使用可　単色・RGB　LEDネオンライトチューブ　(卸、小売）
RGB10x20	単色10x20	RGB15x26	単色15x26	RGB18x16正面


IP65 屋外・屋内・サイン・壁面・床面設置など（卸・小売）
側面発光	側面発光	正面発光	360°発光
10x20単色･RGB	15x26単色･RGB	18x16単色･RGB	Φ18単色･RGB


10x20デジタル	15x26デジタル	18x16デジタル	Φ18デジタル	調色ネオン



SPOT FREE LEDストリップ・・・　IP67屋外使用(シリコンチューブ付）　5m単位　DC24V(卸、小売）
RGB(3in1)	CCT制御	単色300	単色240	単色カラー

5mリール	5mリール	5mリール	5mリール	5mリール

　IP68　シリコンLEDリニアフレックス　DC24V　水中・SPA・温泉・銭湯
　-40℃～55℃　　水深2ｍまで使用（水中・陸上両用）
　PWM調光/0-10v調光/DALI調光/DMX512（デコーダー経由）

側面発光
SF15 12W/m～	SF17 10W/m～	SF08 10W/m～	SF09 5W/m～	SF21 12W/m～

単色・RGB RGBW	単色・RGB RGBW	単色	単色・RGB	単色・RGB RGBW
120°11.5x21mm	120°16.5x16.5mm	120°10x10mm	120°8x16.5mm	120°11.5x28mm

　　　SF15 単色/RGB/RGBWシリコンLEDリニアフレックス
　水平湾曲11.5x21　側面発光　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

明るく、60Rで折曲可、単色シリーズでは対応色も14色ご用意。RGB、RGBWを品ぞろえ、Wの色温度をカスタム製作可能。片側入力で最大10m、調光対応で屋外やSPA、プール内への設置も可能です。

表面処理が滑らかで汚れがつきにくく、耐候性に優れ、溶剤や海水、薬品にも耐性をもちIP68保護等級
で水深2ｍまで使用可能。
配線接続部からの湿気の侵入を防ぐための止水栓による防水処理。更に高密度射出成形コネクタを
使用しています。
LED基盤は高い捻じれ特性、曲げ特性があり、更に厚みのある回路設計により電圧降下を防ぎます。
医療レベルの気相シリコンにより、強度が高く透明性があり、UVグレードも高いチューブを使用
端末のケーブル加工も、カスタマイズに対応、設置用のクリップやレールなど状況に応じた選択が可能。
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF15　単色LEDリニアフレックスSF15シリーズ

SF15-24V-5050-60-12W

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　12W/m

LED 数　　　　　　　　　60 LEDs/m
切断単位　　　　　　　　 6 LEDs
切断長単位　　　　　　　80 mm
最小曲げ直径　　　　　 80mm
LED 　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　　120°
光束メンテナンス　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　50000
IP 保護等級　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　※）SF15-24V-2835-72-CC　10W、120LED/m、カット寸法　83.3mm、片側電源　15ｍ両側電源　30m
　※）SF15-48V-5050-60　10W、60LED/m、カット寸法　250mm、片側電源　20ｍ両側電源　40m
　※）SF15-24V-5050-84　15W、84LED/m、カット寸法　83.3mm、片側電源　10ｍ

　※）SF15-24V-2835-120-DW　CW/WWの調色タイプ　12W　カット寸法100mm
　　　色の組み合わせは2200K+5700K/ 2700K+5700K/ 3000K+5700K

　SF15　RGB 　RGBW　LEDリニアフレックスSF15シリーズ

SF15-24V-5050-60-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　DC 24V
消費電力　　　　　　　　　12W/m

LED 数　　　　　　　　　　60 LEDs/m
切断単位　　　　　　　　　6 LEDs
切断長単位　　　　　　　　100 mm
最小曲げ直径　　　　　　80mm
LED 　　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　　片側入力　10M、両側入力　 20 M
照射角度　　　　　　　　　　120°
光束メンテナンス　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　-40°C to 55°C
寿命 (時間)　　　　　　　　　50000
IP 保護等級　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　SF15　RGBW　LEDリニアフレックスSF15シリーズ

SF15-24V-5050-72-RGBW　　

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　　17W/m

LED 数　　　　　　　　　　72 LEDs/m
切断単位　　　　　　　　　6 LEDs
切断長単位　　　　　　　　83.3 mm
最小曲げ直径　　　　　　80mm
LED 　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　片側入力　 8M、両側入力　 16 M
照射角度　　　　　　　　　　120°
光束メンテナンス　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　-40°C to 55°C
寿命 (時間)　　　　　　　　50000
IP 保護等級　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF15-24V-5050-60-RGBW
　　　RGBW　は、17W、72LED/m、8.33mmカット　17W 、60LED/m、100mmカット　最大距離8ｍ
　※）SF15-12V-5050-60-SPI4-RGBW　SPI制御タイプ　IC8904

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　カラー色の発色が優れている。

　　　SF17 単色/RGB/RGBWシリコンLEDリニアフレックス
　水平湾曲16.5x16.5　側面発光　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

明るく、75Rで折曲可、単色シリーズでは対応色も14色ご用意。RGB、RGBWを品ぞろえ、Wの色温度をカスタム製作可能。片側入力で最大10m、調光対応で屋外やSPA、プール内への設置も可能です。

　SF17　単色LEDリニアフレックスSF17シリーズ

SF17-24V-2835-120-xxK

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 10W/m

LED 数　　　　　　120 LEDs/m
切断単位　　　　　12 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　150mm
LED 　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　※）SF17-24V-2835-120-DW　CW/WWの調色タイプ　12W　カット寸法100mm
　　　色の組み合わせは2200K+5700K/ 2700K+5700K/ 3000K+5700K

　SF17　RGB 　RGBW　LEDリニアフレックスSF17シリーズ

SF17-24V-5050-72-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v) 　　　　　DC 24V
消費電力　　　　　　　 13W/m

LED 数　　　　　　　　　72 LEDs/m
切断単位　　　　　　　　 6 LEDs
切断長単位　　　　　　　83.3 mm
最小曲げ直径　　　　　 150mm
LED 　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　片側入力　10M、両側入力　 20 M
照射角度　　　　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　 0°C to 50°C
動作温度 -40°C to 55°C
寿命 (時間)　50000
IP 保護等級 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF17-24V-5050-70 SPI3-RGB

　※）SF17-24V-5050-84-RGBW
　　　RGBW　は、15W、84LED/m、71.4mmカット　最大距離 7ｍ/14m
　※）SF17-12V-5050-70-SPI4-RGBW　SPI制御タイプ　IC8904
　※）SF17-12V-5050-70-DMX4-RGBW　SPI制御タイプ　IC8904

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　　　SF08 単色シリコンLEDリニアフレックス
　水平湾曲10x10　側面発光　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

明るく、75Rで折曲可、単色シリーズでは対応色も11色ご用意。
片側入力で最大5m 両側入力10m、調光対応で屋外やSPA、プール内への設置も可能です。

　SF08　単色LEDリニアフレックスSF08シリーズ

SF08-24V-2835-120-xxK

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 10W/m

LED 数　　　　　　120 LEDs/m
切断単位　　　　　12 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　150mm
LED 　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　片側入力　5M　　両側入力　 10 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　　　SF09 単色/RGBシリコンLEDリニアフレックス　薄型R40曲げ
　水平湾曲8x16.5　側面発光　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

明るく、40Rで折曲可、単色シリーズでは対応色も11色ご用意。
片側入力で最大5m 両側入力10m、調光対応で屋外やSPA、プール内への設置も可能です。

　SF09　10W　単色LEDリニアフレックスSF09シリーズ

SF09_24V_2835_120

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 10W/m

LED 数　　　　　　120 LEDs/m
切断単位　　　　　12 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　80mm
LED 　　　　　　　　　Epistar SMD LED 2835 CRI >80/>90
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　単色で15色を用意　ピンク・レモン・アンバー・オレンジ

　SF09　5W　単色LEDリニアフレックスSF09シリーズ

SF09_24V_2835_70

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 5W/m

LED 数　　　　　　70 LEDs/m
切断単位　　　　　7 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　80mm
LED 　　　　　　　　　Epistar SMD LED 2835 CRI >80/>90
最長稼働距離　　　　片側入力　13M　　両側入力　 26 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF09-48V-2835-84-CC

　DC48V用

　SF09　RGB 　LEDリニアフレックスSF09シリーズ

SF09-24V-3535-84-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　DC 24V
消費電力　　　　　　 13W/m

LED 数　　　　　　　　84 LEDs/m
切断単位　　　　　　　　 7 LEDs
切断長単位　　　　　　　83.3 mm
最小曲げ直径　　　　　 80mm(R40)
LED 　　　　　　　　　　　　Epistar SMD LED 3535
最長稼働距離　　片側入力　5M、両側入力　 10 M
照射角度　　　　　　　　　　120°
光束メンテナンス　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　-40°C to 55°C
寿命 (時間)　　　　　　50000
IP 保護等級　　　　　IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　　　SF21 単色/WWCW/RGB/RGBWシリコンLEDリニアフレックス
　水平湾曲11.5x28　側面発光　PWM調光/0-10v調光/DALI調光/
　DMX512(3ch/4ch)、SPI(3ch/4ch) -40℃～+55℃

明るく、40Rで折曲可、単色シリーズでは対応色も14色ご用意。RGB、RGBWを品ぞろえ、Wの色温度をカスタム製作可能。片側入力で最大10m、調光対応で屋外やSPA、プール内への設置も可能です。

　SF21　単色LEDリニアフレックスSF21シリーズ

SF21-24V-5050-60-12W

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 12W/m

LED 数　　 60 LEDs/m
切断単位　 6 LEDs
切断長単位　　　　 100 mm
最小曲げ直径　　　　　 80mm(R40)
LED 　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF21　調色制御　白色LEDリニアフレックスSF21シリーズ

SF21-24V-2835-120-DW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 12W/m

LED 数　　　　　　　120 LEDs/m
切断単位　　　　　　12 LEDs
切断長単位　　　　 100 mm
最小曲げ直径　　　　　 80mm(R40)
LED 　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　270°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF21　RGB 　LEDリニアフレックスSF21シリーズ

SF21-24V-5050-60-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　 DC 24V
消費電力　　　　　　　12W/m

LED 数　　　　　　　　　60 LEDs/m
切断単位　　　　　　　　 6 LEDs
切断長単位　　　　　　　100 mm
最小曲げ直径　　　　　 80mm(R40)
LED 　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　片側入力　10M、両側入力　 20 M
照射角度　　　　　　　　　270°
光束メンテナンス　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　SF21　RGBW　LEDリニアフレックスSF21シリーズ

SF21-24V-5050-60-RGBW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　 DC 24V
消費電力　　　　　　　17W/m

LED 数　　　　　　　　　60 LEDs/m
切断単位　　　　　　　　 6 LEDs
切断長単位　　　　　　　100 mm
最小曲げ直径　　　　　 80mm(R40)
LED 　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　片側入力　8M、両側入力　 16 M
照射角度　　　　　　　　　270°
光束メンテナンス　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

その他のSF21シリーズ

DMX製品
SF21_24V_5050_56_DMX3_RGB　　DC24V 11W RGB 切断12.5cm単位　片側入力最大L=10m　両側入力最大L=20m （UCS512H4L(16bit)）
SF21_24V_5050_56_DMX4_RGBW　DC24V 15W RGBW 切断12.5cm単位　片側入力最大L=10m 両側入力最大L=20m（UCS512H4L(16bit)）

SF21_24V_5050_70_DMX3_RGB　　DC24V 14W RGB 切断10cm単位　片側入力最大L=8m　両側入力最大L=16m （UCS512H4L(16bit)）
SF21_24V_5050_70_DMX4_RGBW　DC24V 18W RGBW 切断10cm単位　片側入力最大L=8m 両側入力最大L=16m（UCS512H4L(16bit)）

PIXEL SPI製品
SF21_24V_5050_70_SPI3_RGB　　DC24V 15W RGB 切断10cm単位　片側入力最大L=15m（UCS8903）
SF21_24V_5050_70_SPI4_RGBW　DC24V 18W RGBW 切断10cm単位　片側入力最大L=15m（UCS8904）

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　カラー色の発色が優れている。

IP68 シリコン　水中・海水・温水・SPA　地上使用可　-40℃～+55℃
正面発光
SF16 13W/m	SF18 9-22W/m	SF10 -22W/m	SF06 10W/m

単色・RGB RGBW	単色・RGB RGBW	単色・RGB RGBW	単色
120°16.5x16.5mm	120°16.5x16.5mm	120°13.5x13.5mm	120°10x10mm
	３面発光

　　　SF16 単色/RGB/RGBWシリコンLEDリニアフレックス
　正面発光　16.5x16.5 PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

　SF16　単色LEDリニアフレックスSF16シリーズ

SF16-24V-2835-120

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　10W/m

LED 数　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　100 mm
最小曲げ直径　　　　　 120mm
LED 　　　　　　　　　　　 Epistar SMD LED 2835
最長稼働距離　　　　　片側入力　10M　　　　　両側入力　 20 M
照射角度　　　　　　　　 120°
光束メンテナンス　　　 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　 50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

SF16-24V-3528-144

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　10W/m

LED 数　　　　　　　　　144 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　 83.3 mm
最小曲げ直径　　　　　 120mm
LED 　　　　　　　　　　　　Epistar SMD LED 3528
最長稼働距離　　　　　　片側入力　10M　　　　　両側入力　 20 M
照射角度　　　　　　　　　120°
光束メンテナンス　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　　　-40°C to 55°C
寿命 (時間)　　　　　　　　50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　※）SF16-24V-3528-120　9W、120LED/m、カット寸法　83.3mm、片側電源　10ｍ
　※）SF16-24V-2835-120-CC　10W、120LED/m、カット寸法　50mm、片側電源　15ｍ両側電源　30m
　※）SF16-48V-3528-140　9W、140LED/m、カット寸法　100mm、片側電源　20ｍ両側電源　40m
　※）SF16-24V-5050-84　15W、84LED/m、カット寸法　83.3mm、片側電源　10ｍ

　SF16　調色制御　白色LEDリニアフレックスSF16シリーズ

SF16-24V-2835-120-DW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　　DC 24V
消費電力　　　　　　　　　　　12W/m

LED 数　　　　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　　　　12 LEDs
切断長単位　　　　　　　　　100 mm
最小曲げ直径　　　　　　　　120mm(R60)
LED 　　　　　　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　　　　　 120°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　 50000
IP 保護等級　　　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　※）SF16-24V-2835-120-DTW　3000K/1800Kの調色タイプ　12W　カット寸法100mm

　SF16　RGB 　LEDリニアフレックスSF16シリーズ

SF16-24V-5050-72-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　DC 24V
費電力　　　　　　　　　　　 13W/m

LED 数　　　　　　　　　　　 72 LEDs/m
切断単位　　　　　　　　　　 6 LEDs
切断長単位　　　　　　　　　83.3 mm
最小曲げ直径　　　　　　 120mm
LED 　　　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　　　片側入力　10M、両側入力　 20 M
照射角度　120°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　　50000
IP 保護等級　　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF16-24V-5050-DMX3_RGBW　14W　UCS512　片側入力8m　両側入力16m
　※）SF16-24V-5050-SPI3_RGBW　　14W　UCS8903　片側入力8m　両側入力16m

　SF16　RGBW　LEDリニアフレックスSF16シリーズ

SF16-24V-5050-72-RGBW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　DC 24V
費電力　　　　　　　　　　　 17W/m

LED 数　　　　　　　　　　　 72 LEDs/m
切断単位　　　　　　　　　　 6 LEDs
切断長単位　　　　　　　　　83.3 mm
最小曲げ直径　　　　　　 120mm
LED 　　　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　　　片側入力　8M、両側入力　 16M
照射角度　120°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　　50000
IP 保護等級　　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF16-24V-5050-DMX4_RGBW　18W　UCS512　片側入力8m　両側入力16m
　※）SF16-24V-5050-SPI4_RGBW　　18W　UCS8904　片側入力8m　両側入力16m

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　　　SF18 単色/RGB/RGBWシリコンLEDリニアフレックス
　３面発光 16.5x16.5　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

　SF18　単色LEDリニアフレックスSF18シリーズ

SF18-24V-2835-120

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　10W/m

LED 数　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　100 mm
最小曲げ直径　　　　　 120mm
LED 　　　　　　　　　　　 Epistar SMD LED 2835 CRI>80 90
最長稼働距離　　　　　片側入力　10M　　　　　両側入力　 20 M
照射角度　　　　　　　　 210°
光束メンテナンス　　　 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　 50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

SF18-24V-3528-144

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　9W/m

LED 数　　　　　　　　　144 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　 100 mm
最小曲げ直径　　　　　 120mm
LED 　　　　　　　　　　　　Epistar SMD LED 3528
最長稼働距離　　　　　　片側入力　10M　　　　　両側入力　 20 M
照射角度　　　　　　　　　210°
光束メンテナンス　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　　　-40°C to 55°C
寿命 (時間)　　　　　　　　50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　※）SF18-24V-3528-144　10W、120LED/m、カット寸法　83.3mm、片側電源　10ｍ
　※）SF18-24V-2835-120-CC　10W、120LED/m、カット寸法　50mm、片側電源　15ｍ両側電源　30m

　SF18　調色制御　白色LEDリニアフレックスSF18シリーズ

SF18-24V-2835-120-DW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　　DC 24V
消費電力　　　　　　　　　　　12W/m

LED 数　　　　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　　　　12 LEDs
切断長単位　　　　　　　　　 100 mm
最小曲げ直径　　　　　　　　120mm(R60)
LED 　　　　　　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　　　　　 210°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　 50000
IP 保護等級　　　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF18　RGB 　LEDリニアフレックスSF18シリーズ

SF18-24V-5050-72-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　DC 24V
費電力　　　　　　　　　　　 13W/m

LED 数　　　　　　　　　　　 72 LEDs/m
切断単位　　　　　　　　　　 6 LEDs
切断長単位　　　　　　　　　83.3 mm
最小曲げ直径　　　　　　 120mm
LED 　　　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　　　片側入力　10M、両側入力　 20 M
照射角度　　　　　　　　　　　210°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　　50000
IP 保護等級　　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF18-24V-5050-DMX3_RGB　14W　UCS512　片側入力8m　両側入力16m
　※）SF18-24V-5050-SPI3_RGB　　15W　UCS8903　片側入力8m　両側入力16m　10pixel/m

　SF18　RGBW　LEDリニアフレックスSF18シリーズ

SF18-24V-5050-72-RGBW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　DC 24V
費電力　　　　　　　　　　　 17W/m

LED 数　　　　　　　　　　　 72 LEDs/m
切断単位　　　　　　　　　　 6 LEDs
切断長単位　　　　　　　　　83.3 mm
最小曲げ直径　　　　　　 120mm
LED 　　　　　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　　　　　片側入力　8M、両側入力　 16M
照射角度　　　　　　　　　　　210°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　　50000
IP 保護等級　　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF18-24V-5050-DMX4_RGBW　18W　UCS512　片側入力8m　両側入力16m
　※）SF18-24V-5050-SPI4_RGBW　　18W　UCS8904　片側入力8m　両側入力16m

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　　　SF10 単色/RGB/RGBWシリコンLEDリニアフレックス
　正面発光　13.5x13.5mm　　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

　SF10　単色LEDリニアフレックスSF10シリーズ

SF10-24V-2835-144

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　10W/m

LED 数　　　　　　　　　144 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　83.3 mm
最小曲げ直径　　　　　 80mm
LED 　　　　　　　　　　　 Epistar SMD LED 2835 CRI>80 90
最長稼働距離　　　　　片側入力　10M　　　　　両側入力　 20 M
照射角度　　　　　　　　 120°
光束メンテナンス　　　 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　 50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF10　調色制御　白色LEDリニアフレックスSF10シリーズ

SF10-24V-2835-120-DW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　　DC 24V
消費電力　　　　　　　　　　　12W/m

LED 数　　　　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　　　　12 LEDs
切断長単位　　　　　　　　　 100 mm
最小曲げ直径　　　　　　　　120mm(R60)
LED 　　　　　　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　　　　　片側入力　8M　　両側入力　 16 M
照射角度　　　　　　　　　　　 120°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　 50000
IP 保護等級　　　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　SF10　RGB 　LEDリニアフレックスSF10シリーズ

SF10-24V-3535-84-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　　　DC 24V
費電力　　　　　　　　　　　 13W/m

LED 数　　　　　　　　　　　 84 LEDs/m
切断単位　　　　　　　　　　 7 LEDs
切断長単位　　　　　　　　　83.3 mm
最小曲げ直径　　　　　　 80mm
LED 　　　　　　　　　　　　　　Epistar SMD LED 3535
最長稼働距離　　　　　　　　片側入力　5M、両側入力　 10 M
照射角度　　　　　　　　　　　120°
光束メンテナンス　　　　　　70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　　　　50000
IP 保護等級　　　　　　　　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ制御、DMXデコーダー経由でDMX制御も可能です。

　※）SF18-24V-5050-DMX3_RGB　14W　UCS512　片側入力8m　両側入力16m
　※）SF18-24V-5050-SPI3_RGB　　15W　UCS8903　片側入力8m　両側入力16m　10pixel/m

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　　　SF06 単色シリコンLEDリニアフレックス
　正面発光　10x10mm　　PWM調光/0-10v調光/DALI調光/
　DMX512（デコーダー経由）-40℃～+55℃

　SF06　単色LEDリニアフレックスSF06シリーズ

SF06-24V-2835-120

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　　　　　　DC 24V
消費電力　　　　　　　　10W/m

LED 数　　　　　　　　　120 LEDs/m
切断単位　　　　　　　　12 LEDs
切断長単位　　　　　　　100 mm
最小曲げ直径　　　　　 150mm
LED 　　　　　　　　　　　 Epistar SMD LED 2835 　CRI>80 90
最長稼働距離　　　　　片側入力　5M　　　　　両側入力　 10 M
照射角度　　　　　　　　 120°
光束メンテナンス　　　 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　　　　　　 0°C to 50°C
動作温度　　　　　　　　 -40°C to 55°C
寿命 (時間)　　　　　　　 50000
IP 保護等級　　　　　　　IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　IP68 SP01 10W 単色シリコンフレキシブルテープ型リニアフレックス
　正面発光　PWM調光/0-10v調光/DALI調光/DMX（デコーダー経由）
　（水中・陸上両用）薄型照明　-40℃～+55℃

明るく。25Rで折曲可、単色シリーズでは対応色も12色ご用意。片側入力で最大10m、調光対応で屋外やSPA、プール内への設置も可能です。

　SP01　単色LEDリニアフレックスSP01シリーズ

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 10W/m

LED 数　　 120 LEDs/m
切断単位　 12 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　　　50mm
LED 　　　　　　　　　　Epistar SMD LED 2835
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　対応色は12色

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68より完璧な防水端末加工、止水栓付きケーブル、水深2mに対応

　IP68 SP01 シリコンフレキシブルテープ型リニアフレックス
　正面発光　12W 　 RGB 3in1 /　17W　 RGBW 4in1
　DC-PWM /DMX（デコーダー経由）
　（水中・陸上両用）薄型照明　-40℃～+55℃

明るく。25Rで折曲可、片側入力で最大10m、調光対応で屋外やSPA、プール内への設置も可能です。

表面処理が滑らかで汚れがつきにくく、耐候性に優れ、溶剤や海水、薬品にも耐性をもちIP68保護等級
で水深2ｍまで使用可能。
配線接続部からの湿気の侵入を防ぐための止水栓による防水処理。更に高密度射出成形コネクタを
使用しています。
LED基盤は高い捻じれ特性、曲げ特性があり、更に厚みのある回路設計により電圧降下を防ぎます。
医療レベルの気相シリコンにより、強度が高く透明性があり、UVグレードも高いチューブを使用
端末のケーブル加工も、カスタマイズに対応、設置用のクリップやレールなど状況に応じた選択が可能。
ＰＷＭ、DMXデコーダー経由でDMX制御も可能です。

　SP01　 RGB 3in1LEDリニアフレックスSP01シリーズ

SP01-24V-5050-60-RGB

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 12W/m

LED 数　　 60 LEDs/m
切断単位　 6 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　　　50mm
LED 　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　片側入力　10M　　両側入力　 20 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ、DMXデコーダー経由でDMX制御も可能です。

※）SPI制御　SP01-24V-5050-70-SPI3　DC24V、15W、カット100mm、最長15m、IC　UCS8903

　RGB 3in1

　SP01　 RGBW 4in1 LEDリニアフレックスSP01シリーズ

SP01-24V-5050-60-RGBW

用途　ホテル、家庭、オフィス、庭、建物、プール、水盤、スーパー銭湯、温泉
外装　シリコーン(屋外用はPVCの選択もあり）

入力電圧 (v)　DC 24V
消費電力　　　　　 17W/m

LED 数　　 60 LEDs/m
切断単位　 6 LEDs
切断長単位　　　　100 mm
最小曲げ直径　　　　　50mm
LED 　　　　　　　　　　Epistar SMD LED 5050
最長稼働距離　　　　片側入力　8M　　両側入力　 16 M
照射角度　　　　　　　120°
光束メンテナンス 70,000 Hours L70 @ 25°C、50,000 Hours L70 @ 50°C
設置　　　　　　0°C to 50°C
動作温度　　　-40°C to 55°C
寿命 (時間)　　　50000
IP 保護等級　　 IP68 濡れた環境・水中　2m以下
ＰＷＭ、DMXデコーダー経由でDMX制御も可能です。

※）SPI制御　SP01-24V-5050-56-SPI4　DC24V、15W、カット125mm、IC　UCS8904

　RGBW 4in1

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

　設置環境に応じてクリップやレールをご利用ください

　IP68より完璧な防水端末加工、止水栓付きケーブル、水深2mに対応

　SPI制御　RGB/RGBW

　IP68 SFW20 18W 単色シリコンフレキシブル
　LEDウォールグレーザー（水中・陸上両用）
　上下・左右自由に曲がる、グレーザー型ウォールウォッシャー照明

　上下左右に湾曲使用可19W/mのウォールウォッシャーLED照明、対応色も10色用意。
調光対応で屋外やSPA、プールへの設置も可能

　表面処理が滑らかで汚れがつきにくく、耐候性に優れ、溶剤や海水、薬品にも耐性をもち
IP68 保護等級で水深2ｍまで使用可能、周囲の環境温度も-40℃～+55℃。
配線接続部からの湿気の侵入を防ぐための止水栓による防水処理。
更に高密度射出成形コネクタを使用しています。
LED基盤は高い捻じれ特性、曲げ特性があり、更に厚みのある回路設計により電圧降下を防ぎます。

　端末のケーブル加工も、カスタマイズに対応、設置用のクリップやレールなど状況に応じた選択が
可能。
0-10ｖ、ＰＷＭ、DALI調光に対応、DMXデコーダー経由でDMX制御も可能です。

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

切断可能寸法：250mm（6LED）
最大寸法　5ｍ
照射角度　15°, 20°, 25°, 38°, 60°, 20° x 40°, 20° x 45°

　ケーブル出し方向

　工場でのモールドインジェクション加工は3種類

　設置状況を考慮した最適な設計構造

　IP68 SFW20 23W SPI Pixel RGBW 4in1 シリコンフレキシブルLED
ウォールグレーザー（水中・陸上両用）
上下・左右自由に曲がる、グレーザー型ウォールウォッシャー照明

　上下左右に湾曲使用可19W/mのウォールウォッシャーLED照明、SPI制御　RGBW対応
　W色＝CW/NW/WWなど選択可能。
　屋外やSPA、プールへの設置も可能

　表面処理が滑らかで汚れがつきにくく、耐候性に優れ、溶剤や海水、薬品にも耐性をもち
　IP68 保護等級で水深2ｍまで使用可能、周囲の環境温度も-40℃～+55℃。
　配線接続部からの湿気の侵入を防ぐための止水栓による防水処理。
　更に高密度射出成形コネクタを使用しています。
　LED基盤は高い捻じれ特性、曲げ特性があり、更に厚みのある回路設計により電圧降下を防ぎます。

　端末のケーブル加工も、カスタマイズに対応、設置用のクリップやレールなど状況に応じた選択が
　可能（メーカー工場加工）。
　SPI（IC8904）に対応。

　IP68製品はメーカー工場でモールド成型加工済みで提供されます

切断可能寸法：250mm（6LED）
最大寸法　5ｍ
照射角度　15°, 20°, 25°, 38°, 60°, 20° x 40°

　設置方法・接続方法

　ケーブル出し方向

　工場でのモールドインジェクション加工は3種類

　設置状況を考慮した最適な設計構造

　IP68 LED Neon ライトチューブシリーズ
　水中・屋外でのネオン文字・輪郭（ビル・橋・船舶）・ライン装飾など・・・

　１）看板加工・ネオン加工会社様・・・・ドラム単位販売、コネクタケーブル類部品売り
　２）一般プロジェクト向け　・・・・・・・・・防水加工品販売（文字やレイアウトに応じて見積します）

　IP68　水中・防水・屋外・屋内　DC24V　RGBチューブ　10x20mm
　側面発光-（PVC 材質）　DC24V/AC100V　曲げ半径 2cm

入力電圧　　　DC12V 　 DC24V 　AC100V
消費電力　　　13W/m　 13W/m　　13W/m
最長延長距離　8-10m　　15-20ｍ　 50m　
長尺切断可能　 4.17cm 　12.5cm　　50cm
動作周囲温度　-20℃～ 45℃
全光束　　白　290 lm
全光束　　温白色　290 lm
全光束　　RGB　83.74 lm
最小曲げ半径　 10x20 2cm
保護等級　IP68　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
　「オプション部品」、「ケーブル長さ」、「電源」、
　「コントローラー」
　などの要求内容をお伝えください。

加工なし、ドラム単位での販売可能
最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-12-RGB	DC12V	13W	10x20mm	8-10m	4.17cm
QC-NL-1020-24-RGB	DC24V	13W	10x20mm	15-20m	8.33cm
QC-NL-1020-100-RGB	AC100-120V	13W	10x20mm	50m	50cm
QC-NL-1020-220-RGB	AC200-220V	13W	10x20mm	100m	1m

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-12-〇	DC12V	10.8W	10x20mm	8-10m	4.17cm
QC-NL-1020-24-〇	DC24V	10.8W	10x20mm	15-20m	8.33cm
QC-NL-1020-100-〇	AC100-120V	10.8W	10x20mm	50m	50cm
QC-NL-1020-220-〇	AC200-220V	10.8W	10x20mm	100m	1m

　接続構成例

　DC24V　RGBネオンチューブの接続例

　DC24V　RGBネオンチューブの水中への接続例（横方向にのみ曲がります）

　IP68　水中・防水・屋外・屋内　DC24V　RGBチューブ　15x26mm
　側面発光-（PVC 材質）　DC24V/AC100V　曲げ半径4cm

入力電圧　　　DC12V 　 DC24V 　AC100V
消費電力　　　13W/m　 13W/m　　13W/m
最長延長距離　8-10m　　15-20ｍ　 50m　
長尺切断可能　 4.17cm 　12.5cm　　50cm
動作周囲温度　-20℃～ 45℃
全光束　　白　182.3-211.6 lm
全光束　　温白色　226.1-245.1 lm
全光束　　RGB 121.64 lm
最小曲げ半径　 15x26 4cm
保護等級　IP68　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

加工なし、ドラム単位での販売可能
最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-12-RGB	DC12V	13W	15x26mm	8-10m	4.17cm
QC-NL-1526-24-RGB	DC24V	13W	15x26mm	15-20m	8.33cm
QC-NL-1526-100-RGB	AC100-120V	13W	15x26mm	50m	50cm
QC-NL-1526-220-RGB	AC200-220V	13W	15x26mm	100m	1m

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-12-〇	DC12V	9W	15x26mm	8-10m	4.17cm
QC-NL-1526-24-〇	DC24V	9W	15x26mm	15-20m	8.33cm
QC-NL-1526-100-〇	AC100-120V	9W	15x26mm	50m	50cm
QC-NL-1526-220-〇	AC200-220V	9W	15x26mm	100m	1m

　接続構成例

　DC24V　RGBネオンチューブの接続例

　DC24V　RGBネオンチューブの水中への接続例（横方向にのみ曲がります）

　IP68　水中・防水・屋外・屋内　正面発行　RGBチューブ　16x18mm
　（PVC 材質）　DC24V/AC100V　曲げ半径8cm

入力電圧　　　 DC24V 　 AC100V
消費電力　　　17.46W/m　 17.46W/m
最長延長距離　15-20ｍ　 50m　
長尺切断可能　 12.5cm　 50cm
動作周囲温度　　-20℃～ 45℃
全光束　　　　226.09-318.5 lm(R+G+B）
全光束　　　　289-326 lm(CW）
最小曲げ半径　 18x16 R=4cm
保護等級　　 IP68　　IK08
照射角度　　フラット型　160 度

見積依頼

加工なし、ドラム単位での販売可能
最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル　

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1816-24-RGB	DC24V	17.46W	18x16mm	15-20m	5.56cm
QC-NL-1816-100-RGB	AC100-120V	17.46W	18x16mm	50m	50cm

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1816-24-〇	DC24V	7W	18x16mm	15-20m	5.56cm
QC-NL-1816-100-〇	AC100-120V	7W	18x16mm	50m	50cm

　DC24V　ネオンチューブの水中への接続例（縦方向にのみ曲がります）

横から見た	電源側

先端側	裏側からみた

　IP65 LED Neon ライトチューブシリーズ
屋外・屋内・サイン・壁・床面でのサイン文字・輪郭（ビル・橋）
・ライン装飾など・・・

　１）看板加工・ネオン加工会社様・・・・ドラム単位販売、コネクタケーブル類部品売り
２）一般プロジェクト向け　・・・・・・・・・防水加工品販売（文字やレイアウトに応じて見積します）

　IP65　防水・屋外・屋内　DC24V　RGBチューブ　10x20mm
側面発光-（PVC 材質）　DC24V/AC100V　曲げ半径2cm

動作周囲温度　-20℃～ 45℃
全光束　　白　290 lm
全光束　　温白色　290 lm
全光束　　RGB　83.74 lm
最小曲げ半径　 10x20 R=2cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-12-RGB	DC12V	13W	10x20mm	8-10m	4.17cm
QC-NL-1020-24-RGB	DC24V	13W	10x20mm	15-20m	8.33cm
QC-NL-1020-100-RGB	AC100-120V	13W	10x20mm	50m	50cm
QC-NL-1020-220-RGB	AC200-220V	13W	10x20mm	100m	1m

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-12-〇	DC12V	10.8W	10x20mm	8-10m	4.17cm
QC-NL-1020-24-〇	DC24V	10.8W	10x20mm	15-20m	8.33cm
QC-NL-1020-100-〇	AC100-120V	10.8W	10x20mm	50m	50cm
QC-NL-1020-220-〇	AC200-220V	10.8W	10x20mm	100m	1m

　IP65　防水・屋外・屋内　DC24V　RGBチューブ　15x26mm
側面発光-（PVC 材質）　DC24V/AC100V　曲げ半径4cm

動作周囲温度　-20℃～ 45℃
全光束　　白　182.3-211.6 lm
全光束　　温白色　226.1-245.1 lm
全光束　　RGB 121.64 lm
最小曲げ半径　 15x26 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-12-RGB	DC12V	13W	15x26mm	8-10m	4.17cm
QC-NL-1526-24-RGB	DC24V	13W	15x26mm	15-20m	8.33cm
QC-NL-1526-100-RGB	AC100-120V	13W	15x26mm	50m	50cm
QC-NL-1526-220-RGB	AC200-220V	13W	15x26mm	100m	1m

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-12-〇	DC12V	9W	15x26mm	8-10m	4.17cm
QC-NL-1526-24-〇	DC24V	9W	15x26mm	15-20m	8.33cm
QC-NL-1526-100-〇	AC100-120V	9W	15x26mm	50m	50cm
QC-NL-1526-220-〇	AC200-220V	9W	15x26mm	100m	1m

　IP65　防水・屋外・屋内　正面発行　RGBチューブ　16x18mm
（PVC 材質）　DC24V/AC100V　曲げ半径4cm

動作周囲温度　　-20℃～ 45℃
全光束　　　　226.09-318.5 lm(R+G+B）
全光束　　　　289-326 lm(CW）
最小曲げ半径　 18x16 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　　 IP65　　IK08
照射角度　　フラット型　160 度
最低発注数　参考100m（50mドラムｘ2）

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル　

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1816-24-RGB	DC24V	17.46W	18x16mm	15-20m	5.56cm
QC-NL-1816-100-RGB	AC100-120V	17.46W	18x16mm	50m	50cm

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1816-24-〇	DC24V	7W	18x16mm	15-20m	5.56cm
QC-NL-1816-100-〇	AC100-120V	7W	18x16mm	50m	50cm

　IP65　防水・屋外・屋内　　360度発行　RGBチューブ　Φ18mm
（PVC 材質）　DC24V/AC100V　曲げ半径4cm

動作周囲温度　　-20℃～ 45℃
全光束　　　　42.8 lm(R+G+B）
全光束　　　　512-731 lm(CW）
最小曲げ半径　 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策　
保護等級　　 IP65　　IK08
照射角度　　円柱型　360 度

最低発注数　参考100m（50mドラムｘ2）

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　RGB ■■■モデル　

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-18-24-RGB	DC24V	5-16.9W	Φ18mm	15-20m	12.5cm
QC-NL-18-100-RGB	AC100-120V	6-20W	Φ18mm	50m	50cm

　単色モデル　〇=色　R赤　G緑　B青　O橙　Y黄　V紫　P桃　W白　WW電球色

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-18-24-〇	DC24V	7W	Φ18mm	15-20m	5.56cm
QC-NL-18-100-〇	AC100-120V	7W	Φ18mm	50m	50cm

　IP65/IP68　防水・屋外・屋内　DC24V　デジタルSPI　RGBチューブ
10x20mm　側面発光-（PVC 材質）　曲げ半径 2cm

動作周囲温度　-20℃～ 45℃
全光束　　83.74 lm
最小曲げ半径　 10x20 4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65 / IP68　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　デジタル　SPI　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-24-RGB-DJ	DC24V	13W	10x20mm	20m	10cm(6LED+IC)

　IP65/IP68　防水・屋外・屋内　DC24V　デジタルSPI　RGBチューブ
15ｘ26mm　側面発光-（PVC 材質）　曲げ半径4cm

動作周囲温度　-20℃～ 45℃
全光束　　121.64 lm
最小曲げ半径　 15x26 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65 / IP68　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　デジタル　SPI　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-24-RGB-DJ	DC24V	13W	15x26mm	20m	10cm(6LED+IC)

background="image/price/sumi.gif

　IP65/IP68　防水・屋外・屋内　DC24V　デジタルSPI　RGBチューブ
16ｘ18mm　正面発光-（PVC 材質）　曲げ半径4cm

動作周囲温度　-20℃～ 45℃
全光束　　186.98 lm
最小曲げ半径　 16x18 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65 / IP68　　IK08
照射角度　180 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　デジタル　SPI　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1618-24-RGB-DJ	DC24V	6-14W	16x18mm	20m	5.56cm(6LED+IC)

background="image/price/sumi.gif

　IP65/IP68　防水・屋外・屋内　DC24V　デジタルSPI　RGBチューブ
Φ18mm　360度発光-（PVC 材質）　曲げ半径4cm

動作周囲温度　-20℃～ 45℃
全光束　　325.66 lm
最小曲げ半径　 Φ18 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65 / IP68　　IK08
照射角度　360 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　デジタル　SPI　RGB ■■■モデル

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-18D-24-RGB-DJ	DC24V	6-14W	Φ18mm	20m	25cm(7LED+IC)

　卸・プロジェクト単位で見積もりします。ご相談ください　

　橋梁　ドバイ

background="image/price/sumi.gif

　IP65/IP68　防水・屋外・屋内　DC24V　調色WW-CW チューブ
10ｘ20mm 15ｘ26mm　側面発光-（PVC 材質）　曲げ半径4cm

動作周囲温度　-20℃～ 45℃
全光束　　114-255 lm
最小曲げ半径　 10x20 15x26 R=4cm
塩水対策品　溶剤対策品　サンシャインレザー対策
保護等級　IP65 / IP68　　IK08
照射角度　ドーム型　270 度　フラット型　170 度

見積依頼

　ネオンチューブの「品番（RGB)」、「長さ」、「本数」、
「オプション部品」、「ケーブル長さ」、「電源」、
「コントローラー」
などの要求内容をお伝えください。

　加工なし、ドラム単位での販売可能
　最低発注数　参考100m（50mドラムｘ2）

　DC24V 調色　 ■■モデル 2400K - 7500K

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1020-24-RGB-DJ	DC24V	4-7.5W	10x20mm	20m	4.17cm

型　番	入力電圧	消費電力	サイズ	最大延長距離	切断長
QC-NL-1526-24-RGB-DJ	DC24V	4-7.5W	15x26mm	20m	4.17cm

background="image/price/sumi.gif

　スーパー　シンガポール

　橋　タイランド

　ホテル外壁　シンガポール

　卸・プロジェクト単位で見積もりします。ご相談ください　

　IP67DC24V対応スポットフリーLEDチューブ　曲げ半径3cm(5m単位）
細くて・柔らかい　文字やデザインの輪郭にあわせ易い！！

　IP67防水・屋外・屋内　DC24V　RGB(3in1)チューブ　幅=8mm

熱くならない！感電事故の心配もない！

IP67屋外で使用できる、間接照明用のチューブライトです。曲げ半径3cmでフリーレイアウトで設置が可能。車の装飾、建物や遊歩道などの屋外装飾、看板のバックライト、文字表示などに使用できます。

販売単位：5mリール（防水コネクター付）

LED：SMD5050 RGB 3in1
消費電力：20W/m
照射角度：120度
入力電圧：DC24V
全光束　：100-500 lm/m
最小曲げ半径：3cm
保護等級：IP67　屋外使用可能
背面：粘着テープ付

DC24V　RGBコントローラーで動作します

F5050C48-C-24-M　RGB 5m

　お見積依頼はこちらへ　　　

　IP67防水・屋外・屋内　DC24V　（WW/CW)制御チューブ　幅=8mm

熱くならない！感電事故の心配もない！

販売単位：5mリール（防水コネクター付）

LED：SMD3528 2400K/5000K(切り替え）
消費電力：23W/m
照射角度：120度
入力電圧：DC24V
全光束　：670-820 lm/m（WW-CW)
最小曲げ半径：3cm
保護等級：IP67　屋外使用可能
背面：粘着テープ付

DC24V CCT(調色)コントローラーで動作します

F3528C78T-HA-24-M 5m

　お見積依頼はこちらへ　　　

　IP67防水・屋外・屋内　DC24V 高演色性 >90Raチューブ幅=8mm

熱くならない！感電事故の心配もない！

販売単位：5mリール（防水コネクター付）

LED：SMD2216　300LED/m
色温度：
W 2500-2600K/N 3400-3500K/P 5000-5200K
演色性：>90Ra
消費電力：12W/m
照射角度：120度
入力電圧：DC24V
全光束　：600-650-700 lm/m
最小曲げ半径：3cm
保護等級：IP67　屋外使用可能
背面：粘着テープ付

F2216C150SA-○-24-M 5m

　お見積依頼はこちらへ　　　

　IP67防水・屋外・屋内　DC24V LEDチューブ幅=8mm

熱くならない！感電事故の心配もない！

販売単位：5mリール（防水コネクター付）

LED：SMD3528　240LED/m
色温度：
W 2500-2600K/N 3400-3500K/P 5000-5200K
演色性：>80Ra
消費電力：12W/m
照射角度：120度
入力電圧：DC24V
全光束　：900-950-1000 lm/m
最小曲げ半径：3cm
保護等級：IP67　屋外使用可能
背面：粘着テープ付

F3528C120-○-24-M 5m

　お見積依頼はこちらへ　　　

　IP67防水・屋外・屋内　DC24V LEDカラーチューブ幅=8mm

熱くならない！感電事故の心配もない！

販売単位：5mリール（防水コネクター付）

LED：SMD3528　240LED/m
色温度：Y：黄■　R：赤■　B：青■　G：緑■
消費電力：12W/m
照射角度：120度
入力電圧：DC24V
最小曲げ半径：3cm
保護等級：IP67　屋外使用可能
背面：粘着テープ付

F3528C120-○-24-M カラー　5m

　お見積依頼はこちらへ　　　

　卸・プロジェクト単位で見積もりします。ご相談ください　

　LEDストリップライト・テープライト

IP66 屋外・屋内用ポイントライト L=5m
IP66 0.6W	IP66 0.72W	IP66 1.44W	IP66 2W

DC12V 単色･RGB	DC12V　デジタル	DC12V	DC24V
IP68 水中用　テープ型　プール・プールサイド・水辺向け　ストリップライト
9.6W/m		IP68　テープ

単色・ RGB 水深50cm		単色・ RGB
-20℃～50℃		0℃～40℃

光が流れるシンフォニーLEDライト屋内用　屋外用IP65 IP67　--- （受注製作可能）
IC-1903 搭載　LEDテープライト
18W 32LED/m	10W 30LED/m	10W 30LED/m	ボタン制御	IR　制御

IC 30/m 幅12mm	IC 10/m 幅12mm	IC 10/m 幅10mm

LEDストリップライト・・・　FPC基盤にLEDをのせた、テープ型照明　DC入力（卸・小売）販売単位5m
特別な機能・性能を備えた高機能テープライト
継ぎ目のない光の帯			自然の光に近い波長
COBタイプ IP20	COBタイプ　IP67		フルスペクトラム IP20	フルスペクトラム IP67

継目の無いテープ	継目の無いテープ		自然光に近い	自然光に近い
SMD2835 CC（定電流）IC搭載　180lm/W　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC24V 　　>80ra
2835-128 22W/m 4000 lm/m W=12mm		2835-64 22W/m 2100 lm/m W=10mm
非防水IP20	防水IP67	非防水IP20	防水IP67

SMD2835 CC（定電流）IC搭載　>95Ra　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC12V/24V 　W=10mm　>95ra
2835-120　19.2W/m　1800 lm/W		2835-60　14.4W/m　1200 lm/W
非防水IP20	防水IP67	非防水IP20	防水IP67

SMD5630 CC（定電流）IC搭載　>95Ra　明るい！高品質！高出力LED搭載テープライト
CW 　WW　NW 　2700K　DC12V/24V 　W=10mm～12mm　>95ra
5630-126 22.2W/m 2400 lm/W W=12mm		5630-35 14.4W/m 1700 lm/W W=10mm
非防水IP20	防水IP67	非防水IP20	防水IP67

間接イルミネーション照明用　SMD2835 ストリップLED照明　W=8mm
2835-60 9.6W/m　　CW（6000-6500K）　WW（2400-2600K）　　 DC12V/DC24V 　W=8mm-15mm
IP20		IP67

間接イルミネーション照明用　SMD5050 低照度・ストリップLED照明　W=10mm～15mm 　RGB
5050-120　28.8W/m　　CW 　WW 　赤　青　緑　黄　RGB 　　 DC12V/DC24V 　W=15mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
5050-60　14.4W/m　　CW 　WW 　赤　青　緑　黄*　RGB 　 DC12V/DC24V 　W=10mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
5050-30　7.2W/m　　CW 　WW 　赤　青　緑　黄*　RGB 　 DC12V/DC24V 　W=10mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
間接イルミネーション照明用　SMD3528 低照度・ストリップLED照明 W=8mm～15mm
3528-240　19.2W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=15mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-120　9.6W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-60　4.8W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり
3528-30　2.4W/m　　CW 　WW 　赤　青　緑　黄*　　 DC12V/DC24V 　W=8mm
非防水IP20		屋外防水IP67	完全防水IP68
				IP65ポリウレタン樹脂防水（変色無し）別途見積もり

特殊仕様LEDストリップ（テープ型）照明（卸・小売）　販売単位5m
赤外線テープライト　波長840-845nm
3528 4.8W IP20	3528 4.8W IP67	3528 9.6W IP20	3528 9.6W IP67

840-845nm	840-845nm	840-845nm	840-845nm

食品展示用テープライト　WW+PW+赤
5050 7.2W IP20	5050 7.2W IP54	5050 7.2W IP67	5050 7.2W IP68

5050 14.4W IP20	5050 14.4W IP54	5050 14.4W IP67	5050 14.4W IP68


植物育成用テープライト
5050 14.4W IP20/IP67	5050 14.4W IP20/IP67	5050 14.4W IP20/IP67

R:B=4:1	R:B=5:1	R:B=9:1
4in1　植物億世用テープライト(色合い調整可能：外部コントローラー制御）
5050　19.2W IP20/IP67
	Red:660-665nm Blue: 450-455nm


CCT調整		側面発光 SMD335
19.2W　非防水	9.6W 非防水･防水	4.8W　非防水/防水	4.8W　防水IP67	9.6W 防水/非防水

角度曲げ調整可能				折り曲げ可
SMD5630	SMD3535/RGB	SMD3528		SMD3528

特殊RGBフルカラーテープライト
高出力RGBX(4in1)		高出力RGB+X		WRGBW 5in1


1LED切断可能	2LED切断加工			食品向け照明


イルミネーションLED ・・・樹木・建物・庭・壁など電源付（PVCタイプ/ゴムタイプ）（卸・プロジェクト専用）
ｽﾄﾘﾝｸﾞ 100/10m	ﾈｯﾄ(1000x2000)	ｶｰﾃﾝ(2000x3000)	つらら 120/5m


IP54 屋内用ウインドウライト・・・・光のラインでデザインを作る
12W　180°	3/9W 360°

DC24V	DC24V
IP65 AC入力型LEDストリップ　AC220V入力　（卸・プロジェクト専用）
5050 814	2835 8x14	RGB 8x20

100mドラム巻	100mドラム巻	100mドラム巻
AC入力/AC出力型LED専用アクセサリー
DMX/RGB

　間接照明専用テープライト100℃以下　単色　 RGB 3in1
　屋外・水中（50cm）・サウナ室ベンチ下や天井の返し裏など
　高温多湿環境で使用可能　間接照明専用

屋外・水中・サウナ室間接照明用LEDテープライト(単色）

QC-DT-60-2835-24(B)-68（105℃高温槽連続試験）
①LED:ＳＭＤ2835 （0.5Ｗ品）
②LED数量：60LED/m
③防水レベル：IP68-シリコンチューブ+シリコン樹脂
④包装：5m/巻
⑤電圧：DC24V
⑦素子材料色温度：2400-2600K
⑧完成品色温度：3000k
⑨消費電力：9.6W/M
⑩リード線長：片側L=10m
⑪線材仕様：2*20AWG 100/0.08 OD=5.2mm　シリコン材質耐温200℃
⑫両面テープ：無し

屋外・水中・サウナ室間接照明用LEDテープライト(RGB）

QC-DT-60-5050-24(B)-68（105℃高温槽連続試験）
①LED:ＳＭＤ5050 （0.2Ｗ品）
②LED数量：60LED/m
③防水レベル：IP68-シリコンチューブ+シリコン樹脂
④包装：5m/巻
⑤電圧：DC24V
⑦素子材料色温度：RGB 3in1
⑧完成品色温度：RGB
⑨消費電力：14.4W/M
⑩リード線長：片側L=10m
⑪線材仕様：4*22AWG 100/0.08 OD=5.8mm　シリコン材質耐温200℃
⑫両面テープ：無し

　設置方法

　IP68 水中用LEDストリップライト　LF-FL-SMD5050-60D-T
　DC12V/DC24V　プールライトとの連携も可能　単色　 RGB 3in1

本　体　：　シリコンケース+シリカ接着剤シーリング
ＬＥＤ　：　SMD5050 LED Chip　60LED/m　SANAN
全光束　：　1100 lm/PW、600 lm/RGB
色温度　：　WW：3000-3500K、PW：6000-7000K
CW：8000-10000K、赤、緑、青、RGB
照射角度：　120度
発光効率：　20-22lm/W（PW）
消費電力：　14.4W/m
入力電圧：　DC12V / DC24V
サイズ：　W12xH4.7xL5000（単位：5mリール）、400g
ドライバー：　定電流ドライバー、過電流保護
保護等級：　IP68
付属ケーブル：　L=5mケーブル+防水コネクター
最小曲げ半径：20mm
動作周囲温度：　0℃～40℃
定格寿命：　30000h
製品保証期間：2年間
切断加工：DC12V 5cm間隔 / DC24V 10cm間隔

品名･型番	仕様	サイズ	価格
LF-FL-SMD5050-60D-IP68	消費電力：14.4W 入力電圧：DC12V/DC24V 色温度　：WW、PW、CW 赤・青・緑全光束：1100 lm/PW 単色 2Cケーブルタイプ	12x4.7x5000mm 照射角度 120° 400g

LF-FL-SMD5050-60D-IP68 RGB	消費電力：14.4W 入力電圧：DC12V/DC24V 色温度　：RGB 全光束：600 lm/ 4Cケーブルタイプ	12x4.7x5000mm 照射角度 120° 400g

　使用上の注意点など

　屋外施設で使用する場合は、製品の変色等の無く長期使用可能ですが、水中使用の場合、
特に塩素やその他の薬品の影響を受ける場合は1-1.5年で、内部接着剤が変色して、
発色が落ちる場合があります。
この場合の照度の降下現象は、保証対象外となります。

①　ライトを押さないでください。床上でライトを引っ張らないでください、ライトをねじったりしてダメージ
を与えないようにしてください。
②　.設置前に、接地面の床をきれいに清掃して、防水用接着剤がスムーズに固定されるように準備
してください（酸性の接着剤は使用しないでください）。
③　標準のLED 電源を使用してください。接続の際に極性や電圧など確認してください。
④　パラレル接続してください。延長接続で長距離接続の場合、電圧降下する可能性がでます
（推奨値：最大5m）
⑤　製品の交換又は修理する前に、必ず電源を切断してください。
⑥　上記の注意事項を厳守して、誤った使用方法、設置方法を避けてください。

　テープライトの裏面に「両面テープ」付をご希望の際は、別途ご要求ください（仮止め用）。
特に水中では、両面テープのみでの設置はできません。必ず、防水用の接着剤をご利用いただき
定間隔でクリップ等により、固定して脱落防止対策をしてください。

　単色接続の場合の構成例

　RGB接続の場合の構成例

　間接照明の定番LEDストリップライト（テープ型LED)

　　
LEDストリップ（テープ型）ライトには、基盤構造の違いによる、耐久性・効率・性能に大きな違いが
あります。
使用場所によって、防水構造にも3種類あります。下記を選択の参考基準としてお選びください。
下記の記述は、あくまでも参考基準ですので、その性能を保証するものではありません。
物件による重要度や使用環境などを考慮して製品選択の参考程度にご利用ください。

　原則、L=5m（巻きパック）でご注文ください。
工事プロジェクト等で、事前加工をご希望の場合のみ、切断・端末加工対応します。

非防水 ---- 基盤は露出したままですので、室内のみ使用可能
IP65 ---- 片面のみPU樹脂、シリコン樹脂加工（防滴・湿気対策など）
IP67 ---- シリコンチューブによる、完全密閉防水構造（屋外利用・軒下・間接）
IP68 ---- シリコン接着剤加工+シリコンチューブ密閉防水加工（雨に暴露・浅い水中等）

　継目の無い「光」テープライト　COBチップ搭載テープライト

　　
COBチップを搭載したテープライトは、光源の継ぎ目が無く、170度という広い照射角度、一本のラインとして光を演出。
一定間隔でカットと接続も可能で、今までにない、新しいデコレーションライティングを演出します。

LED ：CRI90+ COB LED
入力電圧： DC24V
色温度：2700K/3000K/4000K/6500K
照射角度：170 degree
I防水性能：IP20, IP67 Version
IP20: 非防水
IP67: 屋外防水（シリコンチューブ）
背面　3M 300 協力粘着テープ付
UL, CUL, CE, RoHS approved

　製品仕様

Model No.	入力電圧	消費電力	照射角度	防水性能	CRI	全光束 (lm/m)	色温度

QL-F0603X264SA-WW-24-COB	DC24V	14W/m	170°	IP20 IP67	≥90	1250-1300lm	2700K
QL-F0603X264SA-W-24-COB	DC24V	14W/m	170°		≥90	1300-1350lm	3000K
QL-F0603X264SA-N-24-COB	DC24V	14W/m	170°		≥90	1350-1400lm	4000K
QL-F0603X264SA-P-24-COB	DC24V	14W/m	170°		≥90	1400-1450lm	6500K

品　番	色温度	消費電力 (/m）	照射角度
QL-F0603A264SA-○-24-COB LED：COB サイズ：8mm 全光束：1450 lm/m(6500K) 非防水	○ = WW：2700K W：3000K N：4000K P：6500K	14.4W/m (72W/5m) DC24V	170度
QL-F0603C264SA-○-24-COB LED：COB サイズ：8mm 全光束：1450 lm/m(6500K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6500K	14.4W/m (72W/5m) DC24V	170度

　X = A：非防水　C：IP67

　45mm単位でカット・接続が可能

　上段：IP20　下段：IP67

　自然の太陽光に近い全てのスペクトラムを網羅した
SMDLED搭載テープライト

フルスペクトルLEDを搭載したテープライト。太陽に近い自然光と同じ光を発光する特別なテープライト。

LED ：フルスペクトルSMD5630
入力電圧： DC12V/DC24V
色温度：2700K/3000K/4000K/6500K
LED数：60LED/m, 70LED/m, 126LED/m
照射角度：120 degree
I防水性能：IP20, IP67 Version
IP20: 非防水
IP67: 屋外防水（シリコンチューブ）
背面　3M 300 協力粘着テープ付
UL, CUL, CE, RoHS approved

　製品仕様　SMD5630タイプ

Model No.	LED	LED /ｍ	入力電圧	消費電力	サイズ	CRI	色温度	全光束/m
QL-F5630X30-W-12/24-FS	SMD5630	60	12/24V	14.4W/m	10mm	Full-Spectrum	2700/3000K	1100-1200
QL-F5630X30-N-12/24-FS							4000-4500K	1200-1300
QL-F5630X30-P-12/24-FS							6000-6500K	1300-1400
QL-F5630X30-W-12C-FS	SMD5630	60	DC12V	15W/m	10mm	Full-Spectrum	2700/3000K	1150-1200
QL-F5630X30-N-12C-FS							4000-4500K	1250-1300
QL-F5630X30-P-12C-FS							6000-6500K	1300-1400
QL-F5630X35-W-24C-FS	SMD5630	70	DC24V	15W/m	10mm	Full-Spectrum	2700/3000K	1350-1400
QL-F5630X35-N-24C-FS							4000-4500K	1450-1500
QL-F5630X35-P-24C-FS							6000-6500K	1500-1600
QL-F5630A63-W-24C-FS	SMD5630	126	DC24V	22W/m	12mm	Full-Spectrum	2700/3000K	2100-2200
QL-F5630A63-N-24C-FS							4000-4500K	2200-2250
QL-F5630A63-P-24C-FS							6000-6500K	2250-2350

　X = A：非防水　C：IP67

　8mm/14.3mm/16mm単位でカット・接続が可能

　太陽光に最も近い光の波長にしたもの（可視光+赤外線+紫外線）　

　高輝度・高演色性　屋外・屋内　SMD2835/5630 照射角度：120度
定電流型　蛍光灯やシームレス蛍光灯の交換に・・・・

SMD5630/2835チップを搭載して、最大4000 lm/mを実現する、高輝度型ストリップライト！
演色性効果も高く、>80Ra、>90Ra、>95ra　製造可能で、店舗での適正な色の再現性を実現します。
豊富な色温度対応・・・・2700K 3000K 4000K 6000Kなど
電源入力がDC24V、DC12V対応
距離が延びても安定した光を確保する「定電流型」ストリップライト」です。

　SMD2835 CC（定電流）IC搭載　180lm/W
明るい！高品質！高出力LED搭載テープライト

3300 lm/mとは、一般の蛍光灯やシームレス管照明を凌ぐ、はるかに明るい出力値となります。小さな間接照明のみでなく、大型施設の間接照明や直接照明としての利用も可能な高出力タイプ。

　2835-128 22W/m 　4000 lm/m　W=12mm　　　PW 　WW　NW 　2700K　DC24V 　　>80ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F2835A64-○-24C-HE LED：128個/m サイズ：12mm 全光束：4000 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	22 W/m (110W/5m) DC24V	120度
QL-F2835C64-○-24C-HE LED：128個/m サイズ：12mm 全光束：4000 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	22 W/m (110W/5m) DC24V	120度

　2835-64 11.5W/m 　2100 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V 　　>80ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F2835A32-○-24C-HE LED：64個/m サイズ：10mm 全光束：2100 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	11.5W/m (57.5W/5m) DC24V	120度
QL-F2835C32-○-24C-HE LED：64個/m サイズ：10mm 全光束：2100 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	11.5W/m (57.5W/5m) DC24V	120度

　SMD2835 CC（定電流）IC搭載　>95Ra
明るい！高品質！高出力LED搭載テープライト

　2835-120 19.2W/m 　1800 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V 　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F2835A60SA-○-24C-95 LED：120個/m サイズ：10mm 全光束：1800 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	19.2 W/m 96W/5m) DC24V	120度
QL-F2835C60SA-○-24C-95 LED：60個/m サイズ：10mm 全光束：1800 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	19.2 W/m 96W/5m) DC24V	120度

　2835-60 14.4W/m 　1200 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V 　　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F2835A30SA-○-24C-95 LED：604個/m サイズ：10mm 全光束：1200 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度
QL-F2835C30SA-○-24C-95 LED：604個/m サイズ：10mm 全光束：1200 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度

　SMD5630 CC（定電流）IC搭載　>95Ra
明るい！高品質！高出力LED搭載テープライト

　5630-126 22W/m 　2400 lm/m　W=12mm　　　PW 　WW　NW 　2700K　DC24V 　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F5630A63SA-○-24C-95 LED：126個/m サイズ：12mm 全光束：2400 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	22 W/m 110W/5m) DC24V	120度
QL-F5630C63SA-○-24C-95 LED：126個/m サイズ：12mm 全光束：2400 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	22 W/m 110W/5m) DC24V	120度

　5630-70 14.4W/m 　1700 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V 　　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
QL-F5630A35SA-○-24C-95 LED：70個/m サイズ：10mm 全光束：1700 lm/m(6000K) 非防水	○ = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度
QL-F5630C35SA-○-24C-95 LED：70個/m サイズ：10mm 全光束：1700 lm/m(6000K) 保護等級：IP67	○ = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度

　間接照明・イルミネーション用テープライト　SMD2835
DC12V/24V　

2835テープライト　製品の特長：

① DC12V/DC24Vの電源に接続するだけの簡単点灯。
② 裏面両面テープ付き、１ユニット単位でカットが可能です。
③紫外線や経年変化による黄変や硬化に優れたシリコン樹脂採用。
④店舗照明等の業務用からホビーまで幅広く使用ができ、多くの業者様にご満足いただき、リピートいただいております。
④配線/長さに対して、お客様要求によって、受注生産できます。

製品型番	QC-DT-60-2835-12	QC-DT-60-2835-24	QC-DT-120-2835-12	QC-DT-120-2835-24	QC-DT-240-2835-24
LEDチップ	SMD2835		SMD2835		SMD2835
LED数量	60LED/M		120LED/M		240LED/M
消費電力	9.6W/M		18W/M		36W/M
カラー	R.G.B.電球色.白色		R.G.B.電球色.白色		R.G.B.電球色.白色
保護等級	IP20 . IP65 . IP67 . IP68		IP20 . IP65 . IP67 . IP68		IP20 . IP65 . IP67 . IP68
最大点灯距離	5Ｍまで		5Ｍまで		5Ｍまで
基盤の色	白色		白色		白色
基盤の幅	8mm		8mm		15mm
動作環境温度	零下5°C～50°C		零下5°C～50°C		零下5°C～50°C
動作電圧	12V DC	24V DC	12V DC	24V DC	24V DC
切断長	50mm(3LED)	100mm(5LED)	25mm(3LED)	50mm(6LED)	25mm(6LED)

お見積りお問い合わせはこちらから　

IP67 屋外防水

防水コネクタ

IP20　屋内用

　DC12V/24V入力一般型のLEDストリップ（テープ型）ライト。低コストで、取扱いが簡単。
端末リード線つき、片側粘着テープ付きで、施工も簡単。
電源の選択肢も多く、全体の施工コストを圧縮できる、人気の商品です。
低出力なので「発熱も少なく、IP68仕様まで製作可能。
イルミネーションとして「RGB」モデルもあります。

　原則、L=5m（巻きパック）でご注文ください。
工事プロジェクト等で、事前加工をご希望の場合のみ、切断・端末加工対応します。

非防水 ---- 基盤は露出したままですので、室内のみ使用可能
IP54 ---- 片面のみエポキシ樹脂防水接着剤加工（防滴・湿気対策など）
IP65 ---- 片面のみPU（ウレタン）樹脂・シリコン防水接着剤加工（防滴・湿気対策など）
IP67 ---- シリコンチューブによる、完全密閉防水構造（屋外利用・軒下・間接）
IP68 ---- シリコン接着剤加工+シリコンチューブ密閉防水加工（雨に暴露・浅い水中等）

LED STRIP　ライト

テープ状のＦＰＣ上にＬＥＤをマウントした、装飾用のストリップライトは、非防水タイプと防水タイプ（3種）の4種類を提供しています。

明るさの違いで
「SMD3528」モデルと
「SMD5050」モデルがあります。

標準的なパッケージ　→

　接続例

　SMD5050仕様　LEDストリップ　120LED/m　28.8W/m


	ＬＥＤ　　：SMD5050　Epistar　120個/m 入力電圧：DC12V又はDC24V 消費電力：28.8W/m　144W/5m 照射角度：120度製品サイズ：幅　15mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、RGB、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT120R5050-○-NO LED：120個/m サイズ：15mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	28.8W/m (144W/5m)	120度
QC-DT120R5050-Y-NO LED：120個/m サイズ：15mm	黄■	28.8W/m (144W/5m)	120度
IP67　防水屋外用
QC-DT120R5050-○-67 LED：120個/m サイズ：15mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	28.8W/m (144W/5m)	120度
QC-DT120R5050-Y-67 LED：120個/m サイズ：15mm	黄■	28.8W/m (144W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT120R5050-○-68 LED：120個/m サイズ：15mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	28.8W/m (144W/5m)	120度
QC-DT120R5050-Y-68 LED：120個/m サイズ：15mm	黄■	28.8W/m (144W/5m)	120度

　注意）
製品端末は、リード線（約200mm付き）：単色　2芯、RGB　4芯
IP67、IP68端末加工希望の場合は、別途有償申し込み対応可能
カット、切断加工はお客様にてご対応ください。
カット加工後の端末用コネクター、リード線等はこちらをご覧ください。

　SMD5050仕様　LEDストリップ　60LED/m　14.4W/m


	ＬＥＤ　　：SMD5050　Epistar　60個/m 入力電圧：DC12V又はDC24V 消費電力：14.4W/m　72W/5m 照射角度：120度製品サイズ：幅　10mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、RGB、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT60R5050-○-NO LED：60個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	14.4W/m (72W/5m)	120度
QC-DT60R5050-Y-NO LED：60個/m サイズ：10mm	黄■	14.4W/m (72W/5m)	120度
IP67　防水屋外用
QC-DT60R5050-○-67 LED：60個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	14.4W/m (72W/5m)	120度
QC-DT60R5050-Y-67 LED：60個/m サイズ：10mm	黄■	14.4W/m (72W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT60R5050-○-68 LED：60個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	14.4W/m (72W/5m)	120度
QC-DT60R5050-Y-68 LED：60個/m サイズ：10mm	黄■	14.4W/m (72W/5m)	120度

　SMD5050仕様　LEDストリップ　30LED/m　7.2W/m


	ＬＥＤ　　：SMD5050　Epistar　30個/m 入力電圧：DC12V又はDC24V 消費電力：7.2W/m　36W/5m 照射角度：120度製品サイズ：幅　10mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、RGB、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT30R5050-○-NO LED：30個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	7.2W/m (36W/5m)	120度
QC-DT30R5050-Y-NO LED：30個/m サイズ：10mm	黄■	7.2W/m (36W/5m)	120度
IP67　防水屋外用
QC-DT30R5050-○-67 LED：30個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	7.2W/m (36W/5m)	120度
QC-DT600R5050-Y-67 LED：30個/m サイズ：10mm	黄■	7.2W/m (36W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT30R5050-○-68 LED：30個/m サイズ：10mm	○ = WW：3000K CW：6000K F：RGB■■■ R：赤■ B：青■ G：緑■	7.2W/m (36W/5m)	120度
QC-DT30R5050-Y-68 LED：30個/m サイズ：10mm	黄■	7.2W/m (36W/5m)	120度

　SMD3528仕様　LEDストリップ　240LED/m　19.2W/m W=15mm

省電力なので、電源自体も低価格なものを選べます。
家具の隙間やコーナーなどの間接照明、装飾照明などに適しています。


	ＬＥＤ　　：SMD3528　Epistar　240個/m 入力電圧：DC12V又はDC24V 消費電力：19.2W/m　96W/5m 照射角度：120度製品サイズ：幅　15mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT240R3528-○-NO LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	19.2W/m (96W/5m)	120度
QC-DT240R3528-Y-NO LED：240個/m サイズ：15mm	黄■	19.2W/m (96W/5m)	120度
IP67　防水屋外用
QC-DT240R3528-○-67 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	19.2W/m (96W/5m)	120度
QC-DT240R3528-Y-67 LED：240個/m サイズ：15mm	黄■	19.2W/m (96W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT240R3528-○-68 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	19.2W/m (96W/5m)	120度
QC-DT240R3528-Y-68 LED：240個/m サイズ：15mm	黄■	19.2W/m (96W/5m)	120度

　SMD3528仕様　LEDストリップ　120LED/m　9.6W/m W=8mm


	ＬＥＤ　　：SMD3528　Epistar　120個/m 入力電圧：DC12V又はDC24V 消費電力：9.6W/m　48W/5m 照射角度：120度製品サイズ：幅　8mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT120R3528-○-NO LED：120個/m サイズ：8mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	9.6W/m (48W/5m)	120度
QC-DT120R3528-Y-NO LED：120個/m サイズ：8mm	黄■	9.6W/m (48W/5m)	120度
IP67　防水屋外用
QC-DT120R3528-○-67 LED：120個/m サイズ：8mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	9.6W/m (48W/5m)	120度
QC-DT120R3528-Y-67 LED：120個/m サイズ：8mm	黄■	9.6W/m (48W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT120R3528-○-68 LED：120個/m サイズ：8mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	9.6W/m (48W/5m)	120度
QC-DT120R3528-Y-68 LED：120個/m サイズ：8mm	黄■	9.6W/m (48W/5m)	120度

　SMD3528仕様　LEDストリップ　60LED/m　4.8W/m W=8mm


	ＬＥＤ　　：SMD3528　Epistar　60個/m 入力電圧：DC12V又はDC24V 消費電力：4.8W/m　24W/5m 照射角度：120度製品サイズ：幅　8mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT60R3528-○-NO LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	4.8W/m (24W/5m)	120度
QC-DT60R3528-Y-NO LED：240個/m サイズ：15mm	黄■	4.8W/m (24W/5m)	120度
IP67　防水屋外用
QC-DT60R3528-○-67 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	4.8W/m (24W/5m)	120度
QC-DT60R3528-Y-67 LED：240個/m サイズ：15mm	黄■	4.8W/m (24W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT60R3528-○-68 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	4.8W/m (24W/5m)	120度
QC-DT60R3528-Y-68 LED：240個/m サイズ：15mm	黄■	4.8W/m (24W/5m)	120度

　SMD3528仕様　LEDストリップ　30LED/m　2.4W/m W=8mm


	ＬＥＤ　　：SMD3528　Epistar　30個/m 入力電圧：DC12V又はDC24V 消費電力：2.4W/m　12W/5m 照射角度：120度製品サイズ：幅　8mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 強防水　：IP68 PU樹脂防水：IP65　別途見積もり色温度：CW(6000K)、WW(3000K)、赤、青、緑、黄

品　番	色温度	消費電力 (/m）	照射角度
IP20　非防水
QC-DT30R3528-○-NO LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	2.4W/m (12W/5m)	120度
QC-DT30R3528-Y-NO LED：240個/m サイズ：15mm	黄■	2.4W/m (12W/5m)	120度
IP67　防水屋外用
QC-DT30R3528-○-67 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	2.4W/m (12W/5m)	120度
QC-DT30R3528-Y-67 LED：240個/m サイズ：15mm	黄■	2.4W/m (12W/5m)	120度
IP68　密閉防水　水辺・屋外用
QC-DT30R3528-○-68 LED：240個/m サイズ：15mm	○ = WW：3000K CW：6000K R：赤■ B：青■ G：緑■	2.4W/m (12W/5m)	120度
QC-DT30R3528-Y-68 LED：240個/m サイズ：15mm	黄■	2.4W/m (12W/5m)	120度

　特殊仕様ＬＥＤストリップ（テープ型）照明

赤外線テープライト　波長840-845nm
3528 4.8W IP20	3528 4.8W IP67	3528 9.6W IP20	3528 9.6W IP67

840-845nm	840-845nm	840-845nm	840-845nm

食品展示用テープライト　WW+PW+赤
5050 7.2W IP20	5050 7.2W IP54	5050 7.2W IP67	5050 7.2W IP68

5050 14.4W IP20	5050 14.4W IP54	5050 14.4W IP67	5050 14.4W IP68


植物育成用テープライト
5050 14.4W IP20/IP67	5050 14.4W IP20/IP67	5050 14.4W IP20/IP67

R:B=4:1	R:B=5:1	R:B=9:1
4in1　植物億世用テープライト(色合い調整可能：外部コントローラー制御）
5050　19.2W IP20/IP67
	Red:660-665nm Blue: 450-455nm

角度曲げ調整可能			折り曲げ可
SMD5630	SMD3535	SMD3528	SMD3528

CCT調整		側面発光 SMD335
19.2W　非防水	9.6W 非防水･防水	4.8W　非防水/防水	4.8W　防水IP67	9.6W 防水/非防水

　赤外線テープライト　波長　840-845nm　屋内・屋外用　IP20/IP67　

　角度曲げ調整可能　LEDストリップ（テープ型）ライト

品　番	色温度	消費電力 (/m）	照射角度
F5630A35SA-○-24C-AG LED：70個/m CRI：>90Ra サイズ：5+8mm	○ = W：3000K P：6500K N：4000K	15W/m (75W/5m)	120度

品　番	色温度	消費電力 (/m）	照射角度
F3535A35-C-24-AG LED：70個/m サイズ：5+8mm	■■■ C：RGB	14.4W/m (72W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

RGB 端末仕上げ(見積）	RGB制御（別売り）	推奨電源(別売り)
		LPF-90-24(IP67 RWS100B-24

品　番	色温度	消費電力 (/m）	照射角度
F3528A35-○-24-AG LED：70個/m CRI：>90Ra サイズ：5+8mm	○ = W：3000K P：6500K N：4000K	4.8W/m (24W/5m)	120度
F3528A35-X-24-AG LED：70個/m サイズ：5+8mm	X = R：赤Ｙ：黄 B：青 G：緑	4.8W/m (24W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

推奨電源(別売り)	推奨電源(別売り)	推奨電源(別売り)

RGB制御（別売り）	RGB制御（別売り）	RGB制御（別売り）
12/24V 360Wリモコン	12/24V 216Wリモコン	12/24V 288W 壁・タッチパネル

　折り曲げ配線可能　LEDストリップ（テープ型）ライト

品　番	色温度	消費電力 (/m）	照射角度
F3528A30-○-12/24-BD LED：60個/m CRI：>90Ra サイズ：8mm	○ = W：3000K P：6500K N：4000K	4.8W/m (24W/5m)	120度
F3528A30-X-12/24-BD LED：60個/m サイズ：8mm	X = R：赤Ｙ：黄 B：青 G：緑	4.8W/m (24W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

推奨電源(別売り)	推奨電源(別売り)	推奨電源(別売り)

側面発光型LEDストリップライト（防水/非防水）　　　　

　従来のテープ型LED（ストリップライト）は、平面側が発光部となるため、湾曲した部分のデコレーション　やカーブには使用できませんでした。
側面発光型LEDテープライトでは、この問題を解消して、湾曲した部分やカーブ、コーナーなどの
ライティング装飾に最適です。

屋内用	IP65
IP67	IP67

　屋内用 60LED/m　幅=8mm

品　番	色温度	消費電力 (/m）	照射角度
F335A30-○-12 LED：60個/m 入力電圧：DC12V サイズ：8mm	○ = W：3000K P：6500K N：4000K R：赤Ｙ：黄 B：青 G：緑	4.8W/m (24W/5m)	120度

　IP67防水・屋外 60LED/m　幅=8mm

品　番	色温度	消費電力 (/m）	照射角度
F335A30-○-12-IP67 LED：60個/m 入力電圧：DC12V サイズ：8mm シリコンチューブ防水加工	○ = W：3000K P：6500K N：4000K R：赤Ｙ：黄 B：青 G：緑	4.8W/m (24W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

推奨電源(別売り)	推奨電源(別売り)	推奨電源(別売り)

　屋内用 120LED/m　幅=8mm

品　　番	仕　　様
QC-DT120-335W-○-NO WW、CW	LED：SMD335x120個/m 入力電圧：DC12V 消費電力：9.6W/m 照射角度：120度
QC-DT120-335W-○-NO 赤、黄、青	LED：SMD335x120個/m 入力電圧：DC12V 消費電力：9.6W/m 照射角度：120度

　IP67防水・屋外 120LED/m　幅=8mm

品　　番	仕　　様
QC-DT120-335W-○-67 WW、CW シリコンチューブ防水加工	LED：SMD335x120個/m 入力電圧：DC12V 消費電力：9.6W/m 48W/5m 照射角度：120度
QC-DT120-335W-○-67 赤、黄、青シリコンチューブ防水加工	LED：SMD335x120個/m 入力電圧：DC12V 消費電力：9.6W/m 48W/5m 照射角度：120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

推奨電源(別売り)	推奨電源(別売り)

　色温度調整　SMD3528仕様LEDストリップ白色～電球色の変色

新型(2in1チップタイプ）	従来型

1チップの中にCW+WWが搭載されている特殊チップ	CWとWWのチップが順番に並んでいるテープ

　2in1 LEDチップ搭載型CCT（色温度）調整可能

品　番	色温度	消費電力 (/m）	照射角度
F3528A60T-HA-12/24 LED：120個/m サイズ：10mm 2in1　LED	2500K 6000K	19.2W/m (96W/5m)	120度
F3528A60T-HA-12/24-IP67 LED：120個/m サイズ：10mm 2in1　LED シリコンチューブ防水加工	2500K 6000K	19.2W/m (96W/5m)	120度
F3528A30T-HA-12/24 LED：60個/m サイズ：10mm 2in1　LED	2500K 6000K	9.6W/m (48W/5m)	120度
F3528A30T-HA-12/24-IP67 LED：60個/m サイズ：10mm 2in1　LED シリコンチューブ防水加工	2500K 6000K	9.6W/m (48W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

色温度制御（別売り）	推奨電源(別売り)	推奨電源(別売り)
色変更(壁埋め込み）	LPF-90-24(IP67） RWS100B-12/24	48W DC12V電源 LPF-60-12/24

　CW+WW LEDチップ搭載型CCT（色温度）調整可能

品　番	色温度	消費電力 (/m）	照射角度
F3528A60T-H-12/24 LED：120個/m サイズ：10mm	3000K 7000K	9.6W/m (48W/5m)	120度
F3528A60T-H-12/24-IP67 LED：120個/m サイズ：10mm シリコンチューブ防水加工	3000K 7000K	9.6W/m (48W/5m)	120度
F3528A60T-H-12/24-IP68 LED：120個/m サイズ：10mm シリコン樹脂+シリコンチューブ防水加工	3000K 7000K	9.6W/m (48W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	簡易防水仕上(見積）

色温度制御（別売り）	推奨電源(別売り)	推奨電源(別売り)
色変更(壁埋め込み）	RWS50B-12/24 LPF-60-12/24	48W DC12V電源 65W DC12V電源

　RGBX（4in1）ワンチップ LEDストリップ

　RGBの3色に、プラス１の色を追加したRGBX型（4in1)チップ搭載で、様々な色合いの演出効果を
醸し出す、表現力豊かなイルミネーションを提供します。

　定電流型　CCバージョン

品　番	色温度	消費電力 (/m）	照射角度
F5050A30-C○4-24C LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	19.2 W/m (96W/5m)	120度
F5050A30-C○4-24C-IP67 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	19.2 W/m (96W/5m)	120度

　定電圧型　CVバージョン

品　番	色温度	消費電力 (/m）	照射角度
F5050A30-C○4-12/24 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	19.2 W/m (96W/5m)	120度
F5050A30-C○4-12/24-IP67 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	19.2 W/m (96W/5m)	120度

品　番	色温度	消費電力 (/m）	照射角度
F5050A36-C○4-12/24 LED：72個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	23 W/m (115W/5m)	120度
F5050A36-C○4-12/24-IP67 LED：72個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	23 W/m (115W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	推奨電源(別売り)
		HLG-120H-24A RWS100B-24 RWS150B-24
RGBW4ch制御（別売り）	RGBW4chDMX制御（別売り）	RGBW4chﾘﾋﾟｰﾀｰ（別売り）
DC12/24V　180W/360W リモコン付き	2V<144W,24V<288W	6A/ch

　RGB（3in1） + X チップ定電流型LEDストリップ　

　RGB(3in1)チップと単色（白色、中間色、電球色、アンバー色）チップが、順番に並んでいる
テープライトイルミネーション、ちょっと変わった独特の雰囲気を醸し出します。

品　番	色温度	消費電力 (/m）	照射角度
F5050A30-C○-12/24 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	14.4 W/m (W/5m)	120度
F5050A30-C○-12/24-IP67 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	14.4 W/m (W/5m)	120度
F5050A30-C○-12/24-IP68 LED：60個/m サイズ：12mm	○ = W：3000K P：6500K N：4000K A：ｱﾝﾊﾞｰ	14.4 W/m (W/5m)	120度

パッケージ	端末仕上げ/防水仕上可	推奨電源(別売り)
		HLG-120H-24A RWS100B-24 RWS150B-24
RGBW4ch制御（別売り）	RGBW4chDMX制御（別売り）	RGBW4chﾘﾋﾟｰﾀｰ（別売り）
DC12/24V　180W/360W リモコン付き	2V<144W,24V<288W	6A/ch

　WRGBW　5in1　LEDテープライト


	ＬＥＤ　　：SMD5050　Epistar　60個/m 入力電圧：DC12V又はDC24V 消費電力：19.2W/m　96W/5m 照射角度：120度製品サイズ：幅　12mm 梱包サイズ：5ｍリール巻き保護等級：非防水　：IP20 防水　　：IP67 色温度： RGB PW WW 5in1 chip

品　番	色温度	消費電力 (/m）	照射角度
F5050A30-WCP-12/24 LED：60個/m サイズ：12mm 非防水	RGB PW WW	19.2W/m (96W/5m)	120度
F5050C30-WCP-12/24 LED：60個/m サイズ：12mm 保護等級：IP67	RGB PW WW	19.2W/m (96W/5m)	120度

　LT-995-OLED

入力信号：DMX512/RDM
入力電圧：DC12-24V
電流　　　：6Ax5ch　最大30A
出力電力：0～72W...144W　x5ch　最大720W
DMXインターフェース：3-pinXLR、RJ45、グリーン端子
制御モード：調光/CT/RGB/RGBW/RGBWY
調光曲線：0.1～9.9
グレーレベル：8bit（256ﾚﾍﾞﾙ）/16bit（65536ﾚﾍﾞﾙ）
保　　護：短絡、過負荷
動作周囲温度：-30℃～65℃
サイズ：169x80x39mm
重　　量：550g

　1-LED CUT SMD2835 CV >95Ra
明るい！高品質！高出力LED搭載 1xLED単位でカット可能

　2835-120 28.8W/m 　2550 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
F2835A60SA-X-24-951P LED：120個/m サイズ：10mm 全光束：2550 lm/m(6000K) 非防水	x = WW：2700K W：3000K N：4000K P：6000K	28.8 W/m (144W/5m) DC24V	120度

　2835-64 14.4W/m 　1200 lm/m　W=10mm　　　PW 　WW　NW 　2700K　DC24V　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
F2835A30SA-X-24-951P LED：64個/m サイズ：10mm 全光束：1200 lm/m(6000K) 非防水	x = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度
F2835C30SA-X-24-951P LED：64個/m サイズ：10mm 全光束：1200 lm/m(6000K) 保護等級：IP67	x = WW：2700K W：3000K N：4000K P：6000K	14.4W/m (72W/5m) DC24V	120度

　2-LED　調色　CW-WW　CUT SMD2835 CV >95Ra
明るい！高品質！高出力LED搭載２xLED単位でカット可能

　2835-120 28.8W/m 　2550 lm/m　W=10mm　　　PW 　-　2700K　DC24V　>95ra　

品　番	色温度	消費電力 (/m）	照射角度
F2835A60TSA-H-24-952P LED：120個/m サイズ：10mm 全光束：2550 lm/m(6000K) 非防水	2700K 6000K	28.8 W/m (144W/5m) DC24V	120度

　IC1903　搭載制御　「光が流れる」LEDテープライト　RGB・単色

　IC1903 DigitalLEDストリップ　　　　　　　　　　



SMD5050 32LED/m IC 30/m W=12mm	SMD5050 30LED/m IC 10/m W=10/12mm

　IP67　屋外使用可能　ｼﾘｺﾝﾁｭｰﾌﾞ使用で変色無し　屋外広告・車載・装飾・・・・屋外・店舗・公共施設

品　番	色温度	消費電力 (/m）	照射角度
QC-DT32-30IC1903.12-67 LED：32個/m サイズ：12mm DC12V入力	RGB IC1903 30個/m	18W/m (90W/5m)	120度
QC-DT30-10IC1903.12-67 LED：30個/m サイズ：12mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度
QC-DT30-10IC1903.10-67 LED：30個/m サイズ：10mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度

　IP65　屋内用防滴　PU樹脂使用で変色しません　室内装飾・電飾用　・・・・　店舗・イベント施設

品　番	色温度	消費電力 (/m）	照射角度
QC-DT32-30IC1903.12-65 LED：32個/m サイズ：12mm DC12V入力	RGB IC1903 30個/m	18W/m (90W/5m)	120度
QC-DT30-10IC1903.12-65 LED：30個/m サイズ：12mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度
QC-DT30-10IC1903.10-65 LED：30個/m サイズ：10mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度

　非防水　屋内用　室内装飾・電飾用　・・・・　店舗・イベント施設

品　番	色温度	消費電力 (/m）	照射角度
QC-DT32-30IC1903.12-NO LED：32個/m サイズ：12mm DC12V入力	RGB IC1903 30個/m	18W/m (90W/5m)	120度
QC-DT30-10IC1903.12-NO LED：30個/m サイズ：12mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度
QC-DT30-10IC1903.10-NO LED：30個/m サイズ：10mm DC12V入力	RGB IC1903 10個/m	10W/m (50W/5m)	120度

　32LED/m IC 1903 30/m

　30LED/m IC 1903 10/m

屋内用非防水タイプ
屋内用　端末コネクター加工付

屋外・屋内　防水IP67タイプ
屋外用　端末防水コネクター加工付

端末コネクタ加工　非防水

端末コネクタ加工　防水

　接続構成-1　同じ方向に流れる演出

　接続構成-2　長手方向に流れる演出

　IC1903 シンフォニーLEDコントローラー　HX-LDC-A01

製品の特徴

HX-LDC-A01は、UCS1903（TM1804他）のアプリケーションをLEDに直接出力するための制御器です。
広告宣伝やステージ装飾、家の電飾など幅広い用途に使用されます。
抵コストで簡単接続、シンプルな使い方など様々な優位性をもっています。
この制御器は、メモリ機能をもち、輝度調整、固定色選択、ダイナミック色変化などを選択できる機能を有しています。
また、複数の制御器を多段接続してシステムを拡張することができ、たくさんのLEDランプやデコーダーを制御可能です。

※）RFリモコンは、国内規格非認定品です。
本体のボタン操作にて操作してください。

HX-LDC-A01

　お見積依頼はこちらへ　　　

動作周囲温度	-20-60℃
入出力電圧	DC12V-24V
電流	<60mA
外形寸法	L137W70H25 mm
梱包サイズ	L137W80H54mm
重量	180g
梱包重量	270g
効果モデル	133
最大制御ポイント	1024ポイント（低速）、2048ポイント（高速）
制御可能ICモデル	TM1803, TM1804, TM1809 , TM1812, UCS1903 etc.

電源入力ポート１	電源入力ポート２

同期接続ポート　RJ45	信号出力ポート

１）　メニューをセットする前にコントローラをスタートさせるために「On/Off」ボタンを押してください。
２）　Up又はDownボタンを１度押しと、そのときの輝度を制御します。
３）　Mode/Speedボタンを押して、メニュー設定画面を呼び出します。
４）　最初の設定画面は　　高速、低速　の設定　画面表示　S-HI　又は　S-LOが表示されます。
ここで、Up、Downボタンを押すとモードの選択が可能です。
５）　もし使用するLEDの IC が High-Speedモードであれば、ここでのモード選択は S-HI となります。
工場出荷時の設定（デフォルト）は「HIgh-Speed」モードです。
６）　Mode/Speedボタンを押し続けると次の画面表示変わります。→｢Control Points Setting」
表示画面に４個の数値で制御する個所(Points）の番号を表示します。
Up又はDownボタンで表示される番号を変更します（長押しで、すばやく変更）。工場出荷時は
「50」です。
７）　設定が完了したら「ON/Off」ボタンを押して、保存と終了をしてください。
８）　制御パネルにある４個のボタンの役割は以下の通り。
●　On/Off　：　本体の起動と停止
●　Mode/Speed　：　モード調整、スピード調整（表示がHではモード調整、表示がSで速度調整）
●　Up　：　Mode+/Speed+ ボタン。通常モードでは「モード選択」、速度モードでは「速度選択」
●　Down　：　Mode-/Speed-ボタン。通常モードでは「モード選択」、速度モードでは「速度選択」

９）　制御器同期接続
マスター機のみ設定すれば、スレーブ機は、設定不要でマスターと同じ動作を行います。
スレーブ器のLED表示画面には、マスターと同じは面表示がでます。
スレーブ機には電源供給は必要です。緑の信号ランプが点滅します。

　IC1903 シンフォニーLEDコントローラー　HX-SPI-IR18

製品の特徴

HXLSPIIR18は、UCS1903（TM1804他）のアプリケーションをLEDに直接出力するための制御器です。
広告宣伝やステージ装飾、家の電飾など幅広い用途に使用されます。
抵コストで簡単接続、シンプルな使い方など様々な優位性をもっています。
この制御器は、メモリ機能をもち、輝度調整、固定色選択、ダイナミック色変化などを選択できる機能を有しています。
また、IR赤外線のリモコンからの遠隔制御可能で、全143モードを有しています。

HXLSPIIR18

　お見積依頼はこちらへ　　　

動作周囲温度	-20-60℃
入出力電圧	DC12V
出力信号	SPI
外形寸法	L61W35H22 mm
梱包サイズ	L106W64H56 mm
重量	80g
梱包重量	85g
効果モデル	143
最大制御ポイント	1024ポイント（高速）
制御可能ICモデル	TM1803, TM1804, TM1809 , TM1812, UCS1903,WS2811 etc.

　LEDストリップライト専用コネクター・アクセサリー

SMD2835用 8mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	SMD2835用 8mm 中継コネクター	SMD5360/5050用 10mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	SMD5360/5050用 10mm 中継コネクター	RGB用10mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ
QL-CN-A8	QL-CN-B8	QL-CN-A10	QL-CN-B10	QL-CN-C10

RGB用10mm 中継コネクター	SMD2835用 8mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	SMD2835用 8mm 中継コネクター	SMD5360/5050 用 10mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	SMD5360/5050 用 10mm 中継コネクター
QL-CN-D10	QL-CN-A3	QL-CN-B3	QL-CN-A5	QL-CN-B5

RGB用10mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	RGB用10mm 中継コネクター	CCT調整用ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	CCT調整用中継コネクター
QL-CN-C	QL-CN-D	QL-CN-E	QL-CN-F

RGB用10mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	RGB用10mm 中継コネクター	RGBX用12mm ﾘｰﾄﾞ線付ｺﾈｸﾀｰ	RGBX用12mm 中継コネクター	RGBX用12mm 中継コネクター
QL-CN-C	QL-CN-D	QL-CN-C12	QL-CN-D12	QL-CN-O12

8/10mm/RGB延長中継		中継接続用ｺﾈｸﾀｰ　8ｍｍ	中継接続用ｺﾈｸﾀｰ　10ｍｍ	中継接続用ｺﾈｸﾀｰ　RGB用
QL-CN-J3/QL-CN-J5/QL-CN-O		QL-CN-J8	QL-CN-J10	QL-CN-O10

DC電源接続用 8mm変換ｺﾈｸﾀｰ	DC電源接続用 10mm変換ｺﾈｸﾀｰ	DC電源接続用ｺﾈｸﾀｰ	DC電源接続用ｺﾈｸﾀｰ3分岐	DC電源接続用ｺﾈｸﾀｰ3分岐
QL-CN-HA8	QL-CN-HA10	QL-CN-H(M/F)	QL-CN-H3

IP67　単色用防水コネクター	IP67　RGB用防水コネクター	中継接続用ｺﾈｸﾀｰ　8ｍｍ	中継接続用ｺﾈｸﾀｰ　10ｍｍ	中継接続用ｺﾈｸﾀｰ　RGB用
QL-CN-G2	QL-CN-G4	QL-CN-J8	QL-CN-J10	QL-CN-O10

2Pﾘｰﾄﾞ線	2Pﾘｰﾄﾞ線	2Pﾘｰﾄﾞ線防水	中継コード	ライト固定用透明クリップ

4Pﾘｰﾄﾞ線	4Pﾘｰﾄﾞ線	4Pﾘｰﾄﾞ線防水	4Pｱﾀﾞﾌﾟﾀｰ	4P中継ｹｰﾌﾞﾙ


部品関係の見積もり依頼はこちらからお送りください→

　AC入力型　LEDストリップライト

透明カバー付き	乳白カバー付き

金色カバー付き

100m(2x50mドラム)　プロジェクト単位で見積もりします。ご相談ください　

　AC入力型 RGBコントローラー　AC100/200V

　CTR-RM-HV

製品仕様・ご注文

3ch DMX/RGBフルカラーコントローラー

内蔵プログラム：
7色変換・7色フェード変換・7色フラッシュ変換
調光機能（リモコン）

モード選択：DMXモード、内臓ﾌﾟﾛｸﾞﾗﾑモード、
ﾏｽﾀｰ-ｽﾚｰﾌﾞモード

リモコン　制御最大距離　20m

出力：120V/240V AC　720W/1440W
6A/ch)
入力：120V/240V AC

動作周囲温度：-20℃～45℃
サイズ：L202x147x56mm
重量：1kg

CTR-RM-HV

　お見積依頼はこちらへ　　　

　IP54 屋内用　ウインドウライトLED　光のラインアート

　NCWD-43

1) LED ウインドウライト IP54 180°
2) CREE LED
3) 色温度:3000K/4000K/6000K/緑/青/赤
4) DC24V, 12W
5) 本体サイズ:150Lx60Wx100H(mm)
6) 材質: アルミダイカスト
7) 本体カラー:白
8) 梱包: 20pcs/カートン

　　￥13200　

NCWD-31
	1) LED ウインドウライト IP54 360° 2) CREE LED 3) 色温度:3000K/4000K/6000K/緑/青/赤 4) DC24V, 3W 9W 5) 本体サイズ:130Lx90Wx90H(mm) 6) 材質: アルミダイカスト 7) 本体カラー:白 8) 梱包: 20pcs/カートン

3Wモデル	3000K/4000K/6000K/赤/青/緑	￥9680
	RGB	￥10780
	RGB-DMX	￥14300

9Wモデル	3000K/4000K/6000K/赤/青/緑	￥10230
	RGB	￥11440
	RGB-DMX	￥14850

　屋外用・屋内用 IP66 LEDポイントライト
単色・RGB・デジタルカラー　● 　●　 ●

　約2cmの小さな光源が、一列で最大50個つながって、点灯します。光源のピッチは100-120mm間隔
が標準で、パネルにパンチングで開口した板の裏側からはめ込むタイプか表側からねじ止めする
タイプの2種類で設置。
RGBフルカラーで制御、単色で文字やマークを演出、RGBデジタルで色の複雑な変化を演出したり
でき、表現力の大きなイルミネーションを作ります。
屋外や屋内での大型ディスプレイ広告、バックライトや間接照明、ミストやスモークの色彩演出など
にも最適な明るく柔軟性のあるポイントライトです。
明るさや色合い、ディスプレイや間接照明の大きさや長さなどによって見積します。

　IP66　Φ19mmポイントライト DC12V　RGB・単色

XQD-Φ20-DZ1914-1FC-12N 単色
XQD-Φ20-DZ1914-1FC-12N-RGB

消費電力：0.6W（LED)　30W/5m
入力電圧：DC12V
色温度：3000K　6000K　RGB3in1
LED数：50個/5m
照射角度：160°
サイズ：Φ18.2-19mm x H6.9-7.0mm
動作周囲温度：-25～45℃
ライト間ピッチ：100mm又は120mm
（製作時にご依頼ください）
オスメス防水コネクター付リード線付き
取付穴：□12mm

　IP66　Φ19mmポイントライト DC12V　デジタル　IC1914　RGB

XQD-D112-BF1914-12N-デジタルRGB

消費電力：0.6W（LED)　30W/5m
入力電圧：DC12V
色温度：デジタルRGB3in1
LED数：50個/5m（IC1914搭載）
照射角度：160°
サイズ：Φ18.2mm x H6.9mm
動作周囲温度：-25～45℃
ライト間ピッチ：100mm又は120mm
（製作時にご依頼ください）
オスメス防水コネクター付リード線付き
取付穴：□12mm

　IP66　Φ50mm 1.44W ポイントライト DC12V　単色・RGB

XQD-Φ50-LE8206-6FC-12N
XQD-Φ50-LE8206-6FC-12N-RGB

消費電力：1.44W（LED)　28.8W/5m
入力電圧：DC12V
色温度：3000K 6000K RGB3in1
LED数：20個/5m
照射角度：110°
サイズ：Φ51.75mm
動作周囲温度：-25～45℃
ライト間ピッチ：製作時にご依頼ください
オスメス防水コネクター付リード線付き
取付：ねじ止め　M5

　IP66　Φ40mm 2W ポイントライト DC24V　単色・RGB

XQD-Φ40-FS512-7FCW-24N
XQD-Φ40-FS512-7FCW-24N-RGB

消費電力：2W（LED)　40W/5m
入力電圧：DC24V
色温度：3000K 6000K RGB3in1
LED数：20個/5m
照射角度：120°
サイズ：Φ42.06mm
動作周囲温度：-25～45℃
ライト間ピッチ：製作時にご依頼ください
オスメス防水コネクター付リード線付き
取付：ねじ止め　M4

　LED照明専用コントローラー

DC入力型LED専用コントローラー（卸・小売）
●　3ch　リモコン　RGBコントローラー
RGB/DMX 360W 16色+8ﾌﾟﾛｸﾞﾗﾑ	RGB/DMXｽﾚｰﾌﾞ	24Keyﾘﾓｺﾝ576W カスケード可



●　タッチパネル式RGB　コントローラー			●　ボリュームSW	●　ボタン式
壁付埋設型 4Ax3ch 144/288W			PWM-RGB 220W/450W	ボタン式(RF無線) 3ch(90-450W)

			ダイヤル式	ボタン式



デジタルIC LEDコントローラー（卸・小売）
WS2811制御	RGBデジタル



DC対応　RGBWコントローラー（卸・小売）
RGBW/DMX 360W	RGBW/DMXｽﾚｰﾌﾞ	RGBW DC12/24V 192/384W	壁埋設型 3Ax4CH 72W/288W

IRリモコン	IRリモコン	タッチパネル

RGBW 240W/480W	IP67 4CH BC-R4-WP			RGBW アンプ 12V/384W 24V/768W

ダイヤル式	DC12/24V 240/480W


DC対応　調光コントローラー（卸・小売）
●　壁埋め込み型タッチ式調光コントローラー			●　0-10ｖ無段階ｱﾅﾛｸﾞ調光ｺﾝﾄﾛｰﾗｰ
1ch 4A 12V<144W, 24V<288W	BC-320-6A PWM調光	K1 PWM調光	1ch 0-10v調光ノブ	1ch 0-10vドライバー

144W/288W	72W/144W	144W/288W

BC-320-010V 1-10V/0-10v調光	BC-331-WP 4CH 1-10v調光

リモコン制御	5Ax4ch DC12/24V

●　DALI規格バスパワー調光コントローラ
Digital Addressable Lighting Interface
DALI規格バスパワー	DALI規格ﾏｽﾀｰｺﾝﾄﾛｰﾗｰ	DALI規格ＤＣドライバー	DALI規格バスパワー	DALI規格AC コンバーター


DC対応　調色コントローラー（卸・小売）
壁面埋設型タッチ	ボリュームSW

	デジタル表示
アンプリピーター（卸・小売）
BC-964-WP IP67ﾊﾟﾜｰﾘﾋﾟｰﾀｰ		BC-960-8A パワーリピーター	BC-960-5A パワーリピーター

RGBW　4CH DC5-24V		RGB 3CHx8A DC12/24V	RGB 3CHx5A DC12/24V

RGBアンプ 3x8A 288/576W		RGBW アンプ 12V/384W 24V/768W	1ch アンプ 12V/300W 24V/600W	IP68 DMXリピ-ター

DMXコントローラー・デコーダー・リピーター（卸・小売）
SLESA-u11		BC100 DMX	DMX コントローラー

PCソフト連携			PC不要操作簡単

DMXﾃﾞｺｰﾀﾞｰ IP67　4CH	DMXﾃﾞｺｰﾀﾞｰ IP68 3/4ch

DC12/24V	DC12/24V 液晶･ﾎﾞﾀﾝ設定


UTP延長/2分岐	液晶･ﾎﾞﾀﾝ設定	DIPｽｲｯﾁ設定	RJ45入出力	調光用

		IP68 DMXリピ-ター	DMX延長分配 DSP-8	DMX延長増幅 DSA-01

			信号・電源分岐	DMXを延長


DMX-SPI コントローラー（卸・小売）
BC-210		BC-204	BC-216	CL-404R

10A 50/120/240W		Artnet対応	ArtNet対応

　LED専用DC入力型　RGB　フルカラー制御装置

　3チャネル DC12V/24V　PWM　RGB　IRリモコンコントローラー

品名･型番

仕様　サイズ

標準価格

CRL02D3M

3ch　色切替+DMX制御プログラム切替リモコン付
ユニット間接続：RJ45ケーブル

•動作電圧: 12-24V DC
•最大合計負荷　:
180W@12V
360W@24V
•DMX チャネル: 3 channels
•アドレスオプション: DIP 設定
•サイズ (L x W x H):
142 x 145 x 50 mm
•重量　: 0.86 kg

　お見積依頼はこちらへ　　　

CRL02D3E

3ch　拡張用ユニット

メインコントローラーとLANケーブル接続して、同期します。

•動作電圧: 12-24V DC
•最大合計負荷　:
180W@12V
360W@24V
•DMX チャネル: 3 channels
•アドレスオプション: DIP 設定
•サイズ (L x W x H):
142 x 145 x 50 mm
•重量　: 0.86 kg

　お見積依頼はこちらへ　　　

DMX + IR リモートコントローラー
高 PWM（パルス幅変調） HZ 1KHZ 以上
12BIT 分解能調光効果
ガンマ補正回路で優れたリニア効果出力
交換可能なヒューズ内蔵
RJ45 コネクタ：DMX 信号の入出力が可能です
RJ45 コネクタで拡張ユニット（CRL02D3E）機器を追加可能
ブースターにより信号変換なしで、長距離の信号伝送距離延長可能。
CRL02D3M を使った主な3 つの制御方法.
１）出力設定用センサーウインドウにIR コントローラーから制御する
２）DMX アドレス設定用DIP スイッチと DMX コントローラーで制御する
３）全機能出力セットのためのDIP スイッチを使う制御
エクスパンダーを使った照明制御システム構築の可能
すべての設定は電源OFF 後もキープされる

①　システム電源をON/OFF します。
②　DMX 制御に同期した色変換にスイッチします。
③　ランプの光を暗くします。
④　ランプの光を明るくします。
⑤　色変換モードを点滅とグラデーションで切り替えます。
⑥　プログラムの速度を上げます
⑦　プログラムの速度を下げます
⑧　色変換の速度を上げます
⑨　色変換の速度を下げます
⑩　固定色15 色+ 白

リモコン到達距離：約5m
リモコン到達角度：左右±15 度
適用バッテリー：CR2025

　HX-SZ600-IR24K　多段同期接続可能なコントローラー

3ch RGBフルカラーコントローラー

単色15色+CW表現
プログラム：
点滅（単色の連続点滅）
ストロボ（単色ｸﾞﾗﾃﾞｰｼｮﾝ点滅）
フェード（3基本色～7色ﾌｪｰﾄﾞ切替）
スムーズ（3基本色～7色ｼﾞｬﾝﾌﾟ切替）
調光（アップ/ダウン）
ユニット拡張（シンクロ接続 RJ45)
リモコン　制御最大距離　

出力：12V/24V　288W/576W
最大24A(8A/ch)
入力：12V/24V　

動作周囲温度：-20℃～60℃
サイズ：L130*W64*H24 mm
重量：210g

HX-SZ600-IR24K

　お見積依頼はこちらへ　　　

　　　在庫限り

リモコン制御

インターフェース

基本構成

　ユニット間同期接続

　タッチ式・ダイヤル式　RGB　フルカラー制御装置　壁付け用

　JM-TOUCH-MB07製品仕様・ご注文

86パネル半円形タッチRGBコントローラ

86パネル半円形タッチRGBコントローラは、当社が開発した新しい高級コントローラで、ガラスパネルデザインを採用し、美しくおしゃれに見えます。高精度静電容量式タッチコントロールチップはタッチの感度を高めるために使用され、ジャンプ、段階的変化、ストロボなどの光変化効果は顧客の実際のニーズに応じて実現することができます。

壁面設置型3ch RGBフルカラーコントローラー

単色7色-明るさ調整
プログラム：
3色切替（切替速度調整）
3色切替（ｸﾞﾗﾃﾞｰｼｮﾝ切替速度調整）
7色切替（切替速度調整）
7色切替（ｸﾞﾗﾃﾞｰｼｮﾝ切替速度調整）

タッチ式色切替

入力電圧：DC12V/DC24V
出力電圧：DC12V/24V
出　　力：144W/288W
最大：3ch出力　4A/ch
入力：DC12V/24V
接続モード：コモンアノード
待機電力：1W
動作周囲温度：-20℃～60℃
サイズ：L86 Χ W86 Χ H36 mm
重量：128g

JM-TOUCH-MB07

　お見積依頼はこちらへ　　　

　パネル操作：ボタンの役割

　RGBパネル制御器は、RGBを混合した「白色」をワンタッチで表現します

　効果

NO.	ダイナミックモード	備考
1	RGB　3色ジャンプして変換	調光不可、速度調整可
2	RGB　3色グラデーション変換
3	RGB　7色ジャンプして変換
4	RGB　7色ストロボ点滅変換
5	RGB　7色徐々に消えていく
6	RGB　7色グラデーションで変換
7	白色（温白色）　徐々に消えていく
8	R　徐々に消えて、3回点滅
9	G　徐々に消えて、3回点滅
10	Ｂ　徐々に消えて、3回点滅
11	白色（温白色）　徐々に消えて、3回点滅
12	自動モード

　配線接続

　設置ガイド

　安全な強化ガラスでカバーされた表面は、傷がつきにくく、安全です。

　CV　ボリュームスイッチ型　　RGB　フルカラー制御装置
BC-350RF　RGB調光ノブスイッチ

1. スキップ、スムーズ...、RGB 4096 グレースケールレベルなど、37 の変更モード。
2. LEDデジタルチューブは、現在のモード、速度、明るさを直接かつ簡単に表示します。
3. 3 つの調光回転ノブで、視覚的効果をお好みの色を DIY してください。
4. DIY カラーは自動的に保存され、リモコンで調整できます。
5. 過電流保護、短絡保護
6. パワーリピーターと連携すると、電力を無制限に増幅できます。
7. 停電メモリ機能。

BC-350-RF (RGB)

　お見積依頼はこちらへ　　　

Model	BC-350RF
入力電圧	DC12V-DC24V
出力電流	6A/3CH
出力電力	216W(12V)/440W(24V)
スケールレベル	4096 level X3
モード	37modes
スピードレベル	16 levels
輝度レベル	16levels
リモコン距離	30m with obstacle, 60m without obstacle
サイズ	L176XW46XH30(mm)
重量	210g

　タッチボタン式　LT-3600　RGBコントローラー
DC5-24V　

　LT-3600/LT-3600RF

RGBコントローラー
DC 5V / 12V / 24V
最大出力　 90W/220W/450W(5V/12V/24V)
スケールレベル　1024×1024×1024
制御ボタン　８ボタン
動作モード　16モード
周囲温度　-30℃～55℃
サイズ　　 211x40x30mm
重　量　　160g

RFリモコン適用電池：23A12V　LR-V08等

LT-3600/LT-3600RF

　お見積依頼はこちらへ　　　

　4ｃｈ　RGBW　フルカラー制御装置

　４チャネル DC12V/24V　RGBW　コントローラー

品名･型番

標準価格

4ch　色切替+DMX制御プログラム切替リモコン付
ユニット間接続：RJ45ケーブル

出力　DC12/24V　180W/360W
入力　DC12/24V　180W/360W
PWM>1KHz RGBW　回路

W131xL146xH50mm
650g

CRL02D4M 　　

　お見積依頼はこちらへ　　　

4ch　拡張用ユニット　　

出力　DC12/24V　180W/360W
入力　DC12/24V　180W/360W
PWM>1KHz RGBW　回路

W131xL146xH50mm
640g

CRL02D4E

　お見積依頼はこちらへ　　　

DMX + IR リモートコントローラー
高 PWM（パルス幅変調） HZ 1KHZ 以上
12BIT 分解能調光効果
ガンマ補正回路で優れたリニア効果出力
交換可能なヒューズ内蔵
RJ45 コネクタ：DMX 信号の入出力が可能です
RJ45 コネクタで拡張ユニット（CRL02D3E）機器を追加可能
ブースターにより信号変換なしで、長距離の信号伝送距離延長可能。
CRL02D3M を使った主な3 つの制御方法.
１）出力設定用センサーウインドウにIR コントローラーから制御する
２）DMX アドレス設定用DIP スイッチと DMX コントローラーで制御する
３）全機能出力セットのためのDIP スイッチを使う制御
エクスパンダーを使った照明制御システム構築の可能
すべての設定は電源OFF 後もキープされる

リモコン到達距離：約5m
リモコン到達角度：左右±15 度
適用バッテリー：CR2025

　IP67　防水型　4CH　RGBW フルカラーコントローラー
DC5-24V BC-R4-WP

PWM(パルス幅変調)デジタル輝度制御技術。
ワイヤレスタッチリモコンコントローラーで制御。

基本的な機能:

1.自動的に DC12V-24Vに適応します。

2. 4つの出力チャンネル、各チャンネル4096グレースケール、ランプライトソフトで安定、ちらつきなし。

3.異なる静的な色、スキップ、スムージング、フェードのカラーチューン。

4.メモリの電源を切ります関数、パラメータを自動的に保存します。

BC-R4-WP (RGBW)

　お見積依頼はこちらへ　　　

モデル	防水　定電圧RGBW コントローラ	T4リモコン
動作電圧	DC5V-DC24	3V(CR2032)
最大出力電流	RGBW:5A×4CH	433.92ＭＨｚ
最大出力電力	RGBW:60W x 4CH (12V) RGBW:120W×4CH (24V)	40ｍ　-　50ｍ
グレースケール	4096 レベル×4	-20-55°C
製品サイズ	35ｃｍ
動作周囲温度	-20-55°C	縦106×横56×高さ9 (んん)
サイズ	L173 * W45 * H25mm (ワイヤーを除く)	40ｇ
重量	310ｇ

　タッチパネル式　RGBW フルカラー制御装置　壁付け用
JM-TOUCH-MB8

　JM-TOUCH-MB08 (RGBW) 製品仕様・ご注文

86パネル半円形タッチRGBWコントローラ

86パネル半円形タッチRGBWコントローラは、当社が開発した新しい高級コントローラで、ガラスパネルデザインを採用し、美しくおしゃれに見えます。高精度静電容量式タッチコントロールチップはタッチの感度を高めるために使用され、ジャンプ、段階的変化、ストロボなどの光変化効果は顧客の実際のニーズに応じて実現することができます。

壁面設置型 4ch RGBWフルカラーコントローラー

単色7色-明るさ調整
プログラム：
3色切替（切替速度調整）
3色切替（ｸﾞﾗﾃﾞｰｼｮﾝ切替速度調整）
7色切替（切替速度調整）
7色切替（ｸﾞﾗﾃﾞｰｼｮﾝ切替速度調整）

タッチ式色切替

入力電圧：DC12V/DC24V
出力電圧：DC12V/24V
出　　力：192W/384W
最大：4ch出力　4A/ch
入力：DC12V/24V
接続モード：コモンアノード
待機電力：1W
動作周囲温度：-20℃～60℃
サイズ：L86 Χ W86 Χ H36 mm
重量：128g

JM-TOUCH-MB08 (RGBW)

　お見積依頼はこちらへ　　　

　パネル操作：ボタンの役割

　一つのパネルリングで、フルカラー変換と調光機能を搭載

　夜間でもインジケーターが光って、場所をお知らせします。

　RGBWパネル制御器は、本当の「白色」をワンタッチで表現します

　リングをタッチするだけで、色の表現と調光を制御

　効果

NO.	ダイナミックモード	備考
1	RGB　3色ジャンプして変換	調光不可、速度調整可
2	RGB　3色グラデーション変換
3	RGB　7色ジャンプして変換
4	RGB　7色ストロボ点滅変換
5	RGB　7色徐々に消えていく
6	RGB　7色グラデーションで変換
7	白色（温白色）　徐々に消えていく
8	R　徐々に消えて、3回点滅
9	G　徐々に消えて、3回点滅
10	Ｂ　徐々に消えて、3回点滅
11	白色（温白色）　徐々に消えて、3回点滅
12	自動モード

　配線接続

　設置ガイド

　安全な強化ガラスでカバーされた表面は、傷がつきにくく、安全です。

　タッチパネル型　RGBW フルカラー制御装置　壁付け用　
E4S

入力電圧　　DC12-24V
無線LAN　　2.4GHｘｚ
動作電流　　3Ａｘ４ＣＨ　12Ａ
出力電力　　ＭＡＸ　288Ｗ
保護機能　　さし間違え接続保護
動作温度　　-20-55℃
サイズ　　　　86x86x36mm
重　　　量　　221g

　お見積依頼はこちらへ　　　

　CV　ボリュームスイッチ型　　　RGBW 　フルカラー制御装置
BC-354RF　　RGBW 調光ノブスイッチ

1. スキップ、スムーズ...、RGB 4096 グレースケールレベルなど、37 の変更モード。
2. LEDデジタルチューブは、現在のモード、速度、明るさを直接かつ簡単に表示します。
3. 4 つの調光回転ノブで、視覚的効果をお好みの色を DIY してください。
4. DIY カラーは自動的に保存され、リモコンで調整できます。
5. 過電流保護、短絡保護
6. パワーリピーターと連携すると、電力を無制限に増幅できます。
7. 停電メモリ機能。

BC-354-RF (RGBW)

　お見積依頼はこちらへ　　　

Model	BC-354RF ロータリー式RGBWコントローラー
入力電圧	DC12V-DC24V
出力電流	5A/4CH
出力電力	240W(12V)/480W(24V)
スケールレベル	4096 level x 4
モード	37modes
スピードレベル	16 levels
輝度レベル	16levels
リモコン距離	30m with obstacle, 60m without obstacle
サイズ	L176XW46XH30(mm)
重量	210g

　調光器 PWM　DC12/24VLED専用調光制御機器

　JM-TOUCH-MB05　タッチ式壁付け専用
DC12V/24V　DC-PWM調光コントローラー

86パネル半円形タッチモノクロコントローラー

86パネル半円形タッチモノクロコントローラは、当社が開発した新しい高級コントローラで、ガラスパネルデザインを採用し、美しくおしゃれに見えます。高精度静電容量式タッチコントロールチップはタッチの感度を高めるために使用され、ジャンプ、段階的変化、ストロボなどの光変化効果は顧客の実際のニーズに応じて実現することができます。

壁付け(埋設型）タッチスライド式

入力電圧：DC12V/DC24V
出力電圧：DC12V/DC24V
出力値：1ch 4A　144W（12V)/288W（24V)
待機電力：<1W
接続モード：コモンアノード
サイズ：86x86x37mm
重量：130g
使用周囲温度：-20℃～60℃

※）仕様は予告なく変更される事があります。

JM-TOUCH-MB05 (DIM)

　お見積依頼はこちらへ　　　

　パネル操作：ボタンの役割

　夜間でもインジケーターが光って、場所をお知らせします。

　効果

NO.	ダイナミックモード	備考
1	グラデーションフェード	調光不可、速度調整可
2	フェードｘ１+点滅ｘ3
3	ストロボ点滅
4	爆発のような点滅
5	自動モード

　配線接続

　設置ガイド

　安全な強化ガラスでカバーされた表面は、傷がつきにくく、安全です。

　ダイヤルノブ+IR（赤外線）リモコン制御　DC-PWM調光
BC-320-6A　DC12V-48V対応

LED 調光器( BC-320-6A )

1.標準の86スタイルのソケットで、取り付けが簡単です。
2.無段階ノブスタイルの調光とワイヤレスIRリモート調光、操作が簡単。
3.実質0～100%の明るさ調節、4096のスケールのレベル。人間の目の視覚特性への快適さ。
ランプライトは柔らかく安定しており、ちらつきがなく、比較することを歓迎します。
4.比類なき性能。
5.遅延オフボタン、蛍光インジケータ、ユーザーフレンドリー.25%、50%、75%、100%、
4.明るさのショートカット。
6. DC12-48Vの動作電圧に自動的に適応します。
7.パワーリピーターを装備してパワーを拡張することができます。
8.電力損失メモリ機能。

Model	BC-320-6A
入力電圧	DC12V-DC48V
出力信号	定電圧出力 PWM
最大電力	6A
出力電力	72W/144W/216W/288W(12V/24V//36V/48V)
調光レンジ	0　－　100%
グレースケール	4096 levels
サイズ	L87×W87(mm)
梱包サイズ	L96×W91×H61(mm)
重量	170g

BC-320-6A

　お見積依頼はこちらへ　　　

　無段階ダイヤルノブ型　DC-PWM調光コントローラー
　K1

LED 定電圧調光器( K1 )

1. DC12V-24Vで動作するLEDライトに自動適応します。
2. ファッショナブルな外観、簡単な操作、標準の86スタイルのソケット、取り付けと分解が簡単。
3. 調光、色温度、RGB制御に使用できます。
4. チャンネルあたり2048グレースケール、LEDランプをラッシュ点滅させずに鮮やかに制御。
5. オプションの出力周波数　0.5K、1K、2K、4K、8K。
6. 3 つのデジタル表示は現在の設定値を示し、操作は簡単で、
デフォルトのパラメータを手動で復元できます。
7. 長距離のTシリーズワイヤレスリモコンと互換性があります。
8. ポテンショメータの代わりにエンコーダロータリーノブを使用すると、耐久性が向上します。

モデル	K1
入力電圧	直流12V-24V
負荷電流	4A×3CH最大12A
オプションの出力周波数	0.5K、1K、2K、4K、8K
グレースケールレベル	2048×3
調光範囲	1%-100%
最大出力電力	144W(12V)/288W(24V)
動作温度	-20°C~55°C
サイズ	86×86×50mm
重量	130g

BC-320-6A

　お見積依頼はこちらへ　　　

　HX-WP86-010 D 0-10v 1ch アナログ信号出力ノブ無段階調光

0-10vアナログ信号出力ノブ制御

入力電圧：AC90-265V(50/60Hz)
出力電圧：0-10V
スタンバイ電力：0.3W
最大出力電流：100mA
サイズ：L86 * W86 * H50mm
重量：185g
使用周囲温度：-20℃～60℃
その他：短絡保護回路、自動回復機能

※）仕様は予告なく変更される事があります。

HX-WP86-010 D

　お見積依頼はこちらへ　　　

　●　取り付け手順

　ステップ 1: 底面カバーボックスを壁内に固定
ステップ 2: 底面カバーボックスに金属フレームをにねじ固定

　ステップ 3: 入出力ケーブルを接続後、操作パネル部を金属フレーム内に押し込む

　まず初めに信号線をつなぎ、続いて電源線を接続します。
電源をONする前に、ケーブルの短絡等なきことを確認してください。

　典型的な接続形態

　HX-SZ200 (0-10V) 　0-10v 1ch 無段階調光ドライバー

0-10vアナログ信号をPWM出力に変換

入力電圧：DC12-24V
出力電流：25A
出力：1ch
サイズ：L127 * W42 * H33 (mm)
重量：150g
使用周囲温度：-20℃～60℃
その他：短絡保護回路、自動回復機能

※）仕様は予告なく変更される事があります。

HX-SZ200 (0-10V)

　お見積依頼はこちらへ　　　

作業温度	-20-60 ℃
電源電圧	12 V ? 24 V
出力	1 チャネル
外形寸法	L127 * W42 * H33 (mm)
パッキングサイズ	L135 * W55 * H40 (mm)
正味重量	150 g
総重量	170 g
出力グレー	256 レベル
出力電流	< 25 A
防除基準	0 ~ 10 v のアナログ信号
調光範囲	0-100%
PWM 周波数	2 kHz

　1－10v調光/0-10v調光　対応IR（赤外線）リモコン制御
BC-320-010V

LED信号調光器（BC-320-010V）

1、標準 86 スタイルソケット、取り付けが簡単。
2、無限ノブスタイルの調光とワイヤレスIRリモート調光、操作が簡単。
3、実際の0～100%の明るさ調整、4096スケールレベル。人間の目に快適な視覚特性。
ランプライトは柔らかく安定しており、ちらつきがなく、他製品との比較も歓迎。
4、遅延オフボタン、蛍光インジケーター、ユーザーフレンドリー。
25%、50%、75%、100%、4 つの明るさのショートカット。
5、AC85-265Vの動作電圧に自動的に適応します。
6、高電圧入力、絶縁電源、調光可能電源の調光信号の種類に応じて適切な調光器を選択してください。

製品名	BC-320-010V
入力電圧	AC85-265V
出力電圧	AC85-265V
最大電力	10A
出力信号	0/1-10V analog signal
リモコン距離	10M
サイズ	L87×M87(mm)
重量	200g

　　　　　BC-320-010V　　　　　　　お見積依頼はこちらへ　　　

　.接続構成 0-10V調光信号　と調光ドライバー:

　IP67　防水型1－10v調光ドライバー　BC-331-WP
DC12V/24V　5Ax4ch

BC-331-WP

1.動作電圧はDC12V-DC24Vです。
2.主要ブランドの調光システムインターフェイスと互換性があります。
3.4ch 出力、各チャンネル 4096 スケール。対数調光
4.短絡保護; 過電流保護。
5.停電メモリ機能。

製品名	Waterproof 1-10V dimming driver
入力電圧	DC12V-24V
最大電力	5A×4CH
入力信号	1-10V
出力信号	Constant Voltage PWM
最大出力電力	240W(12V)/480W(24V)
サイズ	L173W45H25m
梱包サイズ	L215W80H30mm
重量	310g

　　　　　BC-320-010V　　　　　　　お見積依頼はこちらへ　　　

　DALI規格　調光システム図　（参考）

　DALI規格　LED調光ドライバー 0~144...288W 0~12A 12~24Vdc

調光インタフェース：DALI
PWMデジタル調光、標準のDALI対数調光曲線。
調光範囲：0－100%、LED 0.1%スタート可能
最大出力電流：12A。
0-10V出力、0-10Vと互換のDALIシステム。
短絡保護、過負荷保護。
完全な保護プラスチックケース。
DALIバス標準：IEC62386。
屋内環境向け。

※）仕様は予告なく変更される事があります。

LT-401-12A

　お見積依頼はこちらへ　　　

調光インターフェース： DALI (IEC62386)
入力電圧　： 12～24Vdc
出力電圧　： 12～24Vdc
出力　： 12A×1CH+0-10Vx1CH
最大電力　： 0-144W...288W

調光範囲　： 0～100%
製品サイズ： L175×W44×H30(mm)
梱包サイズ： L178×W48×H33(mm)
重量　： 135g
動作周囲温度：-30℃～55℃

●　インターフェース拡大図

●　DALI制御　12V LED接続： 0～144W(12V)、 24V LED接続： 0～288W(24V)

●　DALI制御システムの中で、0-10V制御対応ＬＥＤ製品を接続する例

　DALI規格　LED調光マスターコントローラー
1ch制御　　他：2/3/4ch制御

最新のDALI標準プロトコルIEC62386
スイッチと調光機能をサポート。
DALIバス供給パワーを使用。
ディップスイッチでアドレスを設定。
場面、グループ、ユニキャスト、ブロードキャストモードをサポート。

※）仕様は予告なく変更される事があります。

EDA1

　お見積依頼はこちらへ　　　

電源供給： DALIパワー
出力信号： DALI
調光キー：
EDA1：1ch制御
EDA2：2ch制御
EDA3：3ch制御
EDA4：4ch制御

静電流　　： 6mA/16V
待機電流　： 4mA/16V
製品サイズ：L86×W86×H37(mm)
梱包サイズ：L113×W112×H50(mm)
重量　：200g
動作周囲温度：-30℃～55℃

●　サイズ

●　インターフェース拡大図（パネル背面）

●　マスターコントローラーの種類

●　設置方法

　DALI規格　LED調光DALIバスパワー電源

短絡／温度過昇保護。
自然な空気冷却。
完全な保護するプラスチックケース。
クラス2電源。
安全付属物低電圧標準に準拠
屋内の環境に適合。

※）仕様は予告なく変更される事があります。

DALI-PS-DIN

　お見積依頼はこちらへ　　　

　色温度調整器　CW～WW調色制御

　JM-TOUCH-MB06製品仕様・ご注文

86パネル半円形タッチカラー温度コントローラ

86パネル半円形タッチカラー温度コントローラは、当社が開発した新しい高級コントローラで、ガラスパネルデザインを採用し、美しくおしゃれに見えます。高精度静電容量式タッチコントロールチップはタッチの感度を高めるために使用され、ジャンプ、段階的変化、ストロボなどの光変化効果は顧客の実際のニーズに応じて実現することができます。

壁付け(埋設型）タッチスライド式

入力電圧：DC12V/DC24V
出力電圧：DC12V/DC24V
出　　力：12V<144W, 24V<288W
接続モード：コモンアノード
待機電力：1W
出力値：2ch 6A/ch
サイズ：86x86x36mm
重量　：130g
-20℃～60℃

※）仕様は予告なく変更される事があります。

JM-TOUCH-MB06 (CCT)

　お見積依頼はこちらへ　　　

　パネル操作：ボタンの役割

　夜間でもインジケーターが光って、場所をお知らせします。

　効果

NO.	ダイナミックモード	備考
1	電球色が徐々に消える	調光不可、速度調整可
2	昼白色が徐々に消える
3	電球色+昼白色が交互に消える
4	電球色がストロボ点滅
5	昼白色がストロボ点滅
6	交互にストロボ点滅
7	自動モード

　配線接続

　設置ガイド

　安全な強化ガラスでカバーされた表面は、傷がつきにくく、安全です。

　PWM　デジタル表示　2CH　CCT（CW/WW）コントローラー
DC12V/DC24V　K2

LED定電圧CCTコントローラー（K2）

1. DC12V-24Vで動作するLEDライトに自動的に適応します。
2.ファッショナブルな外観、簡単な操作、標準86スタイルソケット、取り付けと分解が簡単。
3. 調光、色温度、RGB 制御に対応。
4. チャンネルあたり 2048 グレースケール、LED ランプはフラッシュなしでより豊かで鮮やかです。
5. オプションの出力周波数 0.5K、1K、2K、4K、8K。
6. 3 つのデジタル表示は現在の設定値を示し、操作は簡単で、デフォルトのパラメータは手動で復元できます。
7. Tシリーズワイヤレスリモコンと長距離で互換性があります。
8. ポテンショメータの代わりにエンコーダ回転ノブを使用すると、耐久性が向上します。

製品名	K2 Digital display 2 channel led controller with rotary knob
入力電圧	DC12V-DC24V
出力電流	4A*2CH Max 8A
オプション周波数	0.5K,1K,2K,4K,8K
グレースケール	2048*2CH
最大電力	96W(12V)/192W(24V)
サイズ	L86W86H36(mm)
重量	300g
認証	CE FCC ROHS

　　　K2　　　　　　　お見積依頼はこちらへ　　　

　LED照明用　アンプリピーター　単色・RGB・RGBW用

　IP67　防水型パワーリピーター　PWM出力
BC-964-WP　DC5-24V　　5Ax4CH RGBW

BC-964-WP

1. DC5V-24V入力を自動的に調整します。
2. 高周波共通アノード PWM 入力信号を維持します。
3. LED コントローラー、DMX512 デコーダー、LED 調光器と連動して同期制御を行い、
豊富な色の変化を実現します。
4. 過電流保護と短絡保護。
5. 3KV光電気絶縁機能

Model	Waterproof 4CH high frequency constant voltage LED Repeater
入力電圧	DC5V-DC24
最大電流	RGBW:5A×4CH
出力信号	定電圧 PWM
最大電力	100W(5V)/240W(12V)/480W(24V)
サイズ	L173 x W45 x H25mm
Product size	35cm
梱包サイズ	L215 x W80 x H30mm
重量	310g

　　　BC-964-WP　　　　　　　お見積依頼はこちらへ　　　

　8A/5A 3CH　RGB　パワーリピーター PWM出力
BC-960-8A　/　BC-960-5A

LEDパワーリピーター（BC-960-5A/8A）

1. 3 チャンネル RGB 出力、5A/CH、合計 15A; 8A/CH、合計24A
2. PWM 制御を受け入れます。
3.理論上無制限の接続数、無制限の出力拡張。
4. コントローラーからリピーターまでの最大長は 500 メートルです。
5.電力ロス記憶機能。
6. 3KV 光電子絶縁。

製品名	BC-960-5A	BC-960-8A
入力電圧	DC12V-24V	DC12V-24V
最大電流	5A/CH×3	8A/CH×3
最大電力	180W(12V)360W(24V)	288W(12V)/580W(24V)
サイズ	L125×W45×H36(mm)	L165xW56xH36 (mm)
梱包サイズ	L130×W47×H42(mm)	L170xW77xH45 (mm)
重量	105g	150g

　　BC-960-8A / BC-960-5A　　　　　　　お見積依頼はこちらへ　　　

　8Ax3CH　RGBパワーリピーター

　5Ax3CH　RGBパワーリピーター

　HX-AMF-02-A製品仕様・ご注文

3ch RGBアンプ

出力：5V/12V/24V　 288W(12V), 576W(24V)
最大24A(8A/ch)
入力：5V/12V/24V
L105ΧW65ΧH23mm 200g

-20-60℃

HX-AMF-02-A

　お見積依頼はこちらへ　　　

　4ch RGBWアンプ・リピーター

　アンプは定電圧製品です、あらゆる定電圧4ch 制御器と動作します。
1台のRGBW アンプによってより多くのLED ライトを点灯させます
RGBW 4ch 出力、各チャネルは最大8A
RGBW アンプはあらゆるRGBW LED 制御器との互換性があります。
2年間保証

動作周囲温度 -20-60℃
供給電圧 DC12V~24V
出力 4 channels
接続モード common anode
外形寸法 L91*W88*H24 mm
梱包サイズ L94*W92*H26 mm
重量 190g
梱包重量 200g
待機電力 <1W
出力電流 ≤8A(each channel)
出力電圧/電力 12V:≤384W, 24V:≤ 768W

HX-AMF-04

　お見積依頼はこちらへ　　　

　HX-AMF-04 1ch 調光アンプ・リピーター

HX-AMF-04
1 channel amplifier for single color led

HX-AMF-04アンプは、全ての調光LEDコントローラーと互換性があります。PWM信号を受信して転送出力します。1台のアンプによって300W (12V)/ 600W (24V)のLEDを動作させます。理論的にアンプも多段接続できます。

製品仕様

?HX-AMF-04アンプは定電圧製品です、あらゆる定電圧調光器と動作します。
?1台の1chで最大25A 、最大出力300W (12V)/ 600W (24V).
?3-年間保証

HX-AMF-04

　お見積依頼はこちらへ　　　

動作周囲温度	-20-60℃
供給電圧	DC12V~24V
出力	1 channel
外形寸法	L127W41H32 (mm)
梱包サイズ	L135W55H40 (mm)
重量	150g
梱包重量	170g
待機電力	<1W
出力電流	25A
出力電圧/電力	12V:300W, 24V:600W

　DMX512　制御ソリューション

　DMXコントローラー　SLESA-U11
専用ソフトでシーンプログラム作成・スタンドアロン制御

ESA Pro 2 に対応した SLESA Series の最新世代の照明コントローラーです。
ESA Pro 2 やArcolis を使用してプログラム可能なSLESA-U11 は、新しいNicolaudie Stand Alone エンジン（NSA）を搭載し、優れた可能性（マルチゾーン、拡張トリガー、16 ビットチャンネル管理など）を提。
イーサネット接続により、SLESA-U11 は、LightPadアプリケーションからコントロールすることが可能。
13個のボタンは、それぞれ使いやすさを追求して配置され、ABC ボタンは、5 つのゾーンを切り替えることができます。
矢印ボタンでは、シーン（全99シーン）を循環させることができます。
各ゾーンの最初の10シーンはバックライト内蔵で、使いやすさを追求しています。

ESA Pro 2でプログラム可能

ESA Pro 2は、ESA Proシリーズ最新世代のプログラミングソフトウェアです。
MacとWindowsで利用可能で、ピクセルマッピング、トリガー管理、パッチ設定、すべてがマウスクリック数回で設定でき、DINA-DR1コントローラーを完全に補完します。

新しいスタンドアロンエンジン

新くなったニコラウディアークテキスチャーエンジン（NSA）は、マルチゾーン、拡張トリガー、複数の出力プロトコル、16ビットチャンネルコントロール、停電後の完全な回復など、照明設備の制御に大きな可能性を提供します。

拡張トリガーの可能性

照明シーンを時刻/日付、入力ポート、RS232、TCP / UDPコマンド、DALI等、複数のトリガーを提供します。
ESA Pro 2ソフトウェアと組み合わせることで、単にシーンにトリガーを割り当てるだけでなく、各トリガーは、イベントと条件で構成され、各トリガーに特定の条件付き手順を定義して、最も要求の厳しい照明設備に完全に適合させることができます。

　SLESA-u11　　　　　　　お見積依頼はこちらへ　　　

　DMX512 SPI出力　内臓プログラム
　BC-100

DMX512 コントローラー BC-100

1、液晶画面付き、操作が簡単。
2、内蔵のリアルタイムクロックシステム、プログラムはいつでも再生するように設定できます。
3、40の組み込みパターン、4つのDIYプログラミングモード、4つの組み合わせモードで、
数百の制御パターンを組み合わせることができます。
4、用途の選択のためのマルチレベルの変更速度、明るさ、RGBシーケンス調整。
5、出力標準dmx512/1990信号、複数のspi信号出力
6、XLR-3、rj45、端子のような複数のDMX512コネクタをサポートし、使いやすい。
7、RFワイヤレスリモコンで、変更モードを選択し、速度と明るさを制御できます。

製品名	Pixel Light Controller
動作電圧	DC9V(With adapter)
出力信号	DMX512、SPI
DMX インターフェース	XLR-3, RJ45, Terminal Block
動作温度	-20°C-55°C
サイズ	145mm x 78.4mm x 30.5mm
重量(G.W.)	410g

　BC-100 DMX　　　　　　　お見積依頼はこちらへ　　　

　プログラム内蔵型　3ch/4ch　DMXコントローラー
RS-DMX500 　

　RS-DMX500

DMX512コントローラー

DMX500は、屋内・屋外装飾用照明のフルカラーLED制御システムです。
この制御システムは、256段階の灰色、赤、青、緑、合計16.77百万色を演出。
非常に簡単にモード変更・速度調整可能な無線遠隔コントローラーが付属しています。
これらは24モード+9段階速度を選択、そしてモード変更により、単色指定や自動変色モードの選択ができます。
SD1カード内にプログラム内蔵（カスタマイズ不可）

入力電圧　DC 12V（アダプター付）
消費電力　5W
出力信号　DMX512(1990)
インターフェース　RJ45x1、XLR-3（オスメス）
周囲温度　-30℃～60℃
サイズ　　152x120x52mm
重　量　　650g

RS-DMX500

お見積依頼はこちらへ　　　

　IP67　防水型　RGBW　4CH　DMXデコ－ダー
BC-804-WP　DC12/24V

IP67防水　定電圧DMX512デコーダー

1.入力電圧DC12V-24Vを自動的に適応します。
2.入力標準DMX512信号;
3.4チャンネル出力、各4096グレースケール、対数調光、ランプライトはソフトで、
点滅しないで安定しています。
4.DMXポートでの配線保護が間違っています。過電流保護と短絡保護。
5.電力損失メモリ機能。

モデル	防水DMX512定電圧デコーダー
入力電圧	直流12V-24V
最大負荷電流	RGBW:5A×4CH
最大出力電力	RGBW: 60Wx4CH (12V) RGBW: 120W×4CH (24V)
入力信号	DMX512/1990
出力信号	定電圧PWM×4CH
デコードチャネル	4 チャネル
製品寸法	長さ173 x 幅45 x 高さ25ミリメートル
商品サイズ	35センチメートル
パッケージサイズ	長さ215 x 幅80 x 高さ30ミリメートル
重量	310g

　BC-804-WP　　　　　　　お見積依頼はこちらへ　　　

　IP67　防水型 3ch/4ch DMXデコーダー　SR-2102B（WP）

SR-2102BWPは、IP67規格の防水型DMX512デコーダで、湿気の多い環境に対応します。定電流バージョンと定電圧バージョンの両方を備えた4チャンネル出力により、DMX 512デコーダーはさまざまなタイプのLEDランプで動作できます。
最大出力はチャンネルあたり最大8Aです。 DMXアドレスは自由に設定でき、数値デジタルディスプレイに表示されます。

主な特長

・　屋外および湿気の多い環境DMX信号出力に適したIP67定格およびステンレススチール製シェルを
備えた防水DMX512デコーダ
・　世界中のサプライヤから出ているDMXマスタとの互換性、DMX512(1990)標準に準拠
・　DMX512準拠制御インターフェース、DMXアドレスは自由に設定できますデジタル数値ディスプレイ
に表示されます。
・　DMXウォールマウントコントローラー（シングルカラー、デュアルカラー、RGB）と互換性があり、調光
および制御効果を実現します。
・　チャンネルあたり定電圧5Aまたは8A、チャンネルあたり定電流350mAまたは700mA。
・　無制限に出力を拡大するためにパワーリピーターと連携する

　　
標準規格DMX512準拠の制御インターフェース、DMXアドレスを自由に定義できます. 。
定義したアドレスはディスプレイに数値表示されます

出力電力　4x(60-180W)
入力電圧　DV12/24V
出力電流　4x5A
3チャネル/4チャネル出力を選択可能。
2タイプ（低電圧、定電流）、LEDランプに合わせて適用可能。
無制限に拡張可能な電力リピーターとしても稼働。
互換性SR-2811DMX,SR-2201DMX,SR-2812,SR-2816、高品質DMXマスター
IP67
付属ケーブル　L=0.3m
サイズ　180.5x73.6xH38mm

　DE8006 3ch DMXデコーダー　　　　　　　　　　　

3P　DMX信号を、RGB電気信号に変換し、RGBライトへのDMX信号コマンドを伝えます。

最大出力　:　288W (24V), 144W (12V)
定格電圧　:　12-24V DC
出力モ－ド　:　定電圧3 チャネル
最大出力電流　:　4A/CH*3 最大2A
制御モード　:　DMX512/1990
信号入出力ピン
認証　:　 CE　RoHS
本体色　:　黒
重量　:　220g
サイズ　:　 (L*W*H) 160*47*22mm
製品保証期間　:　3 年間

　　お見積依頼はこちらへ　　　

　HX-SZ200-DECODER(6P) 3ch DMXデコーダー　RGB色制御

HX-SZ200-DECODER(6P)

3P　DMX信号を、PWM　RGB電気信号に変換し、RGBライトへのDMX信号コマンドを伝えます。

最大出力　:　432W (24V), 216W (12V), 90W(5V)
定格電圧　:　12-24V DC
出力モ－ド　:　定電圧3 チャネル
接続モード　：　コモンアノード
最大出力電流　:　6A/CH*3 最大18A
制御モード　:　DMX512
信号入出力 : 3pinターミナル
認証　:　 CE　RoHS
本体色　:　黒
重量　:　150g
サイズ　:　L127*W42*H33mm
製品保証期間　:　2 年間

　　お見積依頼はこちらへ　　　

DMXスターティングアドレス　37	DMXスターティングアドレス　328

テスト機能　FUN="0"

1=ON　赤、2=ON　緑　3=ON　青　4=ON　黄　5=ON　紫　6=ON　シアン　7=ON　白	点滅テスト 8=ON　グラデーションテスト 9=ON 点灯速度　SW1～7

　HX-SZ200-DECODER-RJ45 3ch DMXデコーダー　RGB色制御

HX-SZ200-DECODER-RJ45

RJ45 LANケーブルで送信される　DMX信号を、PWM　RGB電気信号に変換し、RGBライトへのDMX信号コマンドを伝えます。

最大出力　:　432W (24V), 216W (12V), 90W(5V)
定格電圧　:　12-24V DC
出力モ－ド　:　定電圧3 チャネル
接続モード　：　コモンアノード
最大出力電流　:　6A/CH*3 最大18A
制御モード　:　DMX512
信号入出力 : RJ45コネクター
認証　:　 CE　RoHS
本体色　:　黒
重量　:　150g
サイズ　:　L127*W42*H33mm
製品保証期間　:　2 年間

　　お見積依頼はこちらへ　　　

DMXスターティングアドレス　37	DMXスターティングアドレス　328

テスト機能　FUN="0"
